52歲北京大叔的桃花源集裝箱住宅設計

　　2014年初夏，幾經論證，52歲的環保人牛健在北京市順義區馬坡鎮，用六個集裝箱打造了一處桃花源。該項目實際是由清華大學藝術與科學研究中心“可持續設計研究所”與“共享社區發展中心”合作創建。

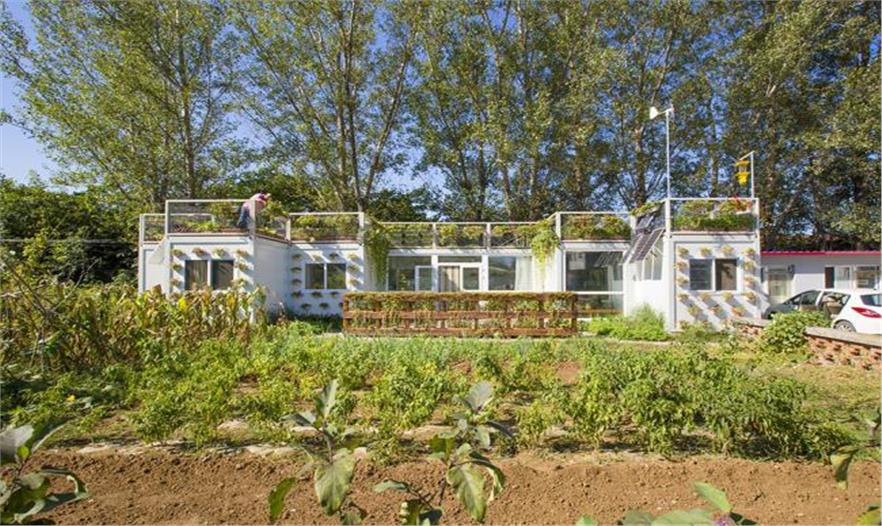

　　項目組利用6個集裝箱，構建出布局合理、空間錯落有致的模塊化住宅，將綠色、健康、低碳的生活理念應用到真實的生活場景中，從而帶動更多人關注、理解并參與到可持續生活的實踐中。

　　材料—— 由當?shù)赝恋匦再|(zhì)決定，該住宅必須滿足建造時間短、可回收、面積利用率高這些條件，因此我們采用了集裝箱模塊房作為原材料，它是利用集裝箱本身特性由工廠制定出箱體結構、門窗、屋頂、地板、墻面等系數自行預制生產。

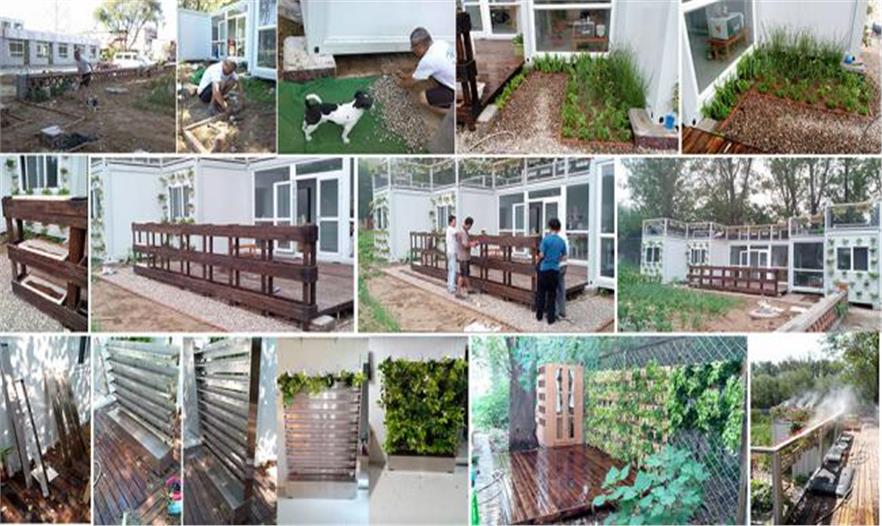

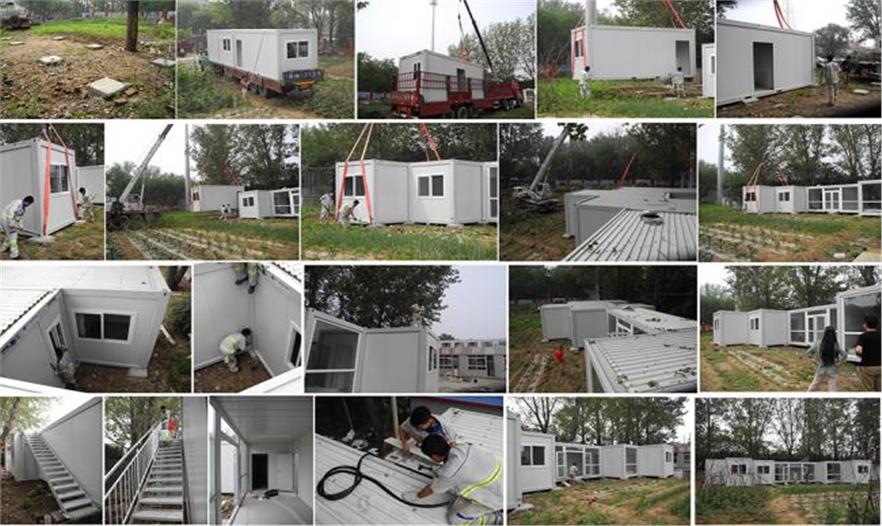

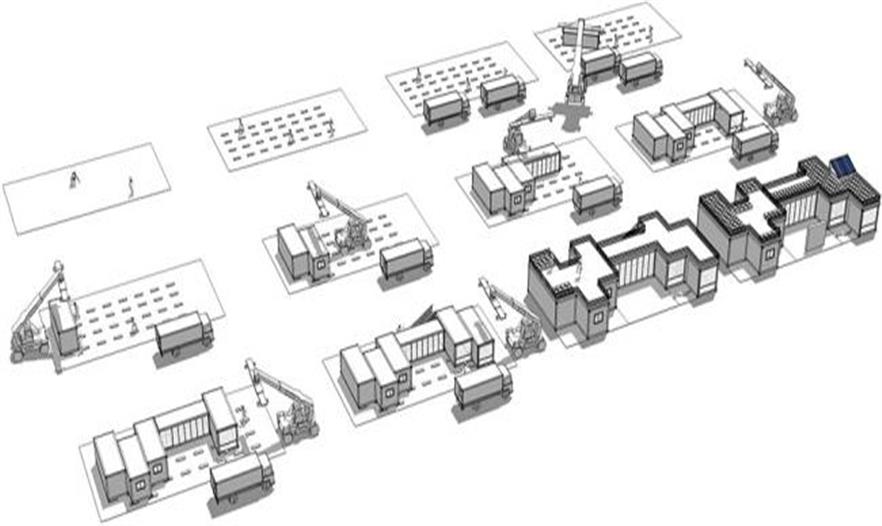

　　建造過程—— 集裝箱模塊房現已形成完善的生產施工模式，因此前期預置和現場施工都由廠家配合完成。在廠家生產好的預制模塊房運到場地后進行吊裝，每個單體集裝箱模塊房大概需要半小時時間，集裝箱模塊房之間的對接處進行防水橡膠安裝，最后進行樓梯和室內門的安裝。隨后，業主親自完成了能耗配套設備以及綠色種植的安裝。六個集裝箱模塊基礎價18萬元，改裝、運輸和安裝費是3.8萬元，共計21.8萬元。

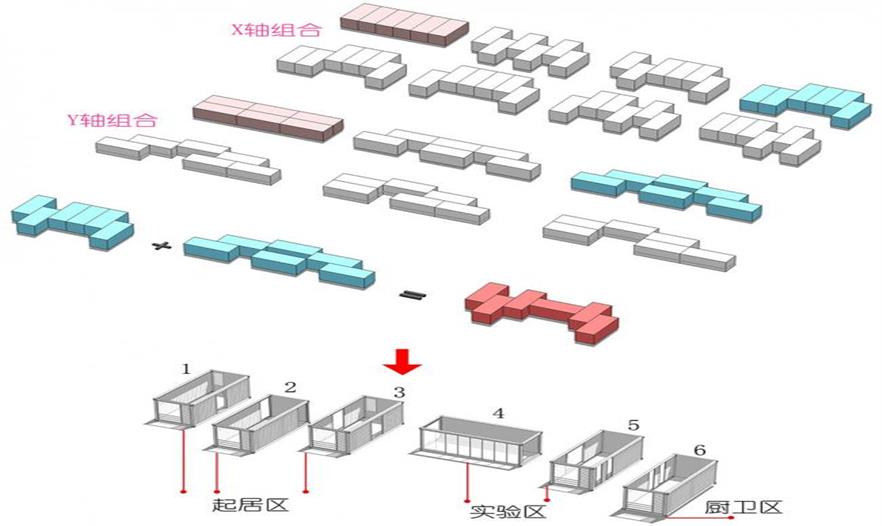

　　空間與功能—— 該住宅由六個集裝箱模塊房（6055mm*2435mm*2790mm）組成，采用“模塊化設計”的思路：每個箱體內部都是標準的空間單元，承擔不同功能，通過進行不同的組合模式，形成多變的功能空間。住宅內部包括三個臥室、一個儲藏室、實驗與展示空間和廚衛空間。作為入口的集裝箱為橫向布置，其他五個集裝箱為縱向布置，入口處形成一個三面圍合的院子。

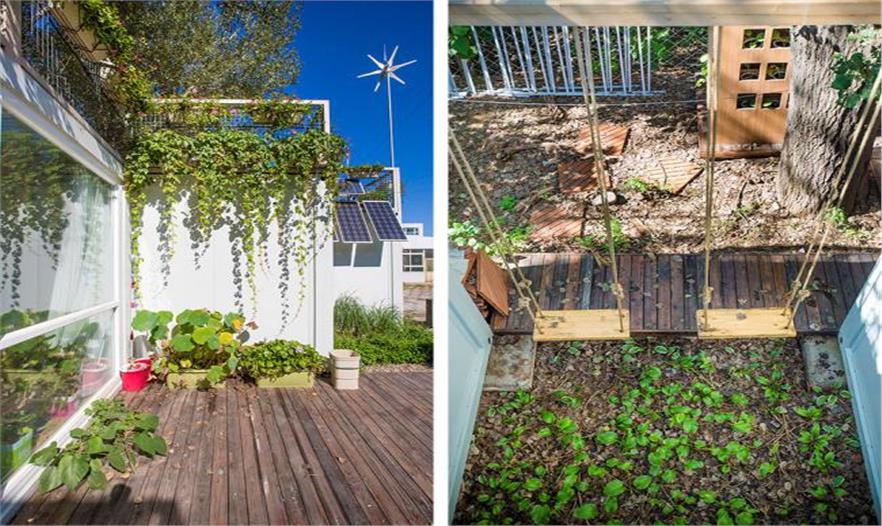

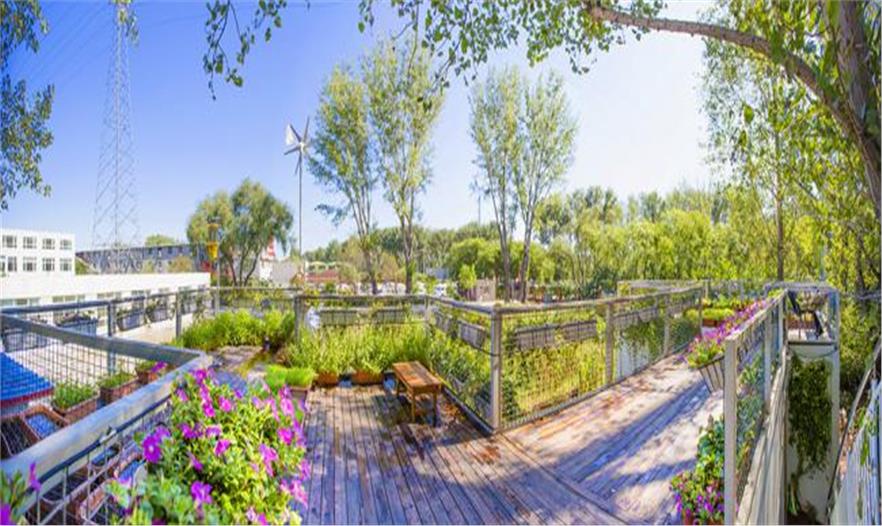

　　環境友好性—— 集裝箱模塊房生產成本相對較低，可重復利用，低碳節能。同時運輸便捷，且運輸成本低。施工過程簡單快捷，有效節省人力、物力，對周邊環境噪聲污染和灰塵污染小。 住宅內部采用采用生態循環圈系統設計:生活污水的收集、處理、再利用——中水系統；廚余垃圾、排泄物的收集、處理、再利用——沼氣池；太陽能、風能、雨水的利用。同時采取有機種植，形成了一套完善的綜合系統解決方案。

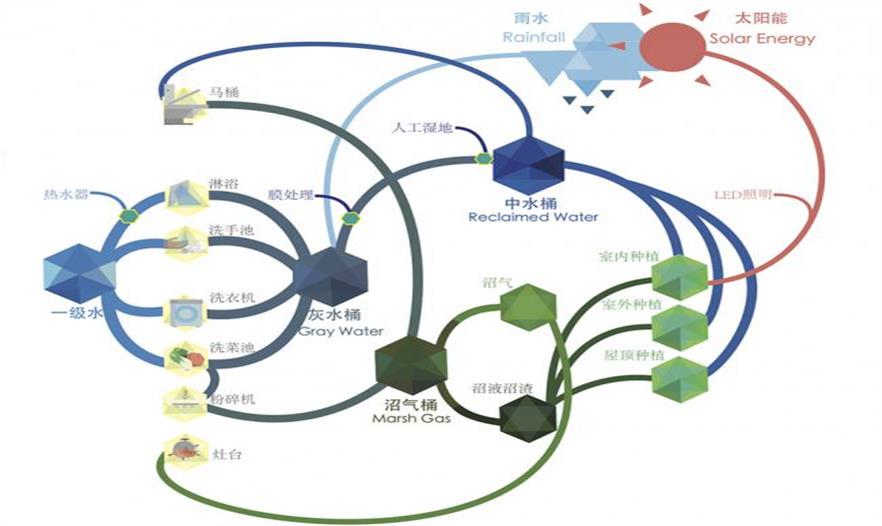

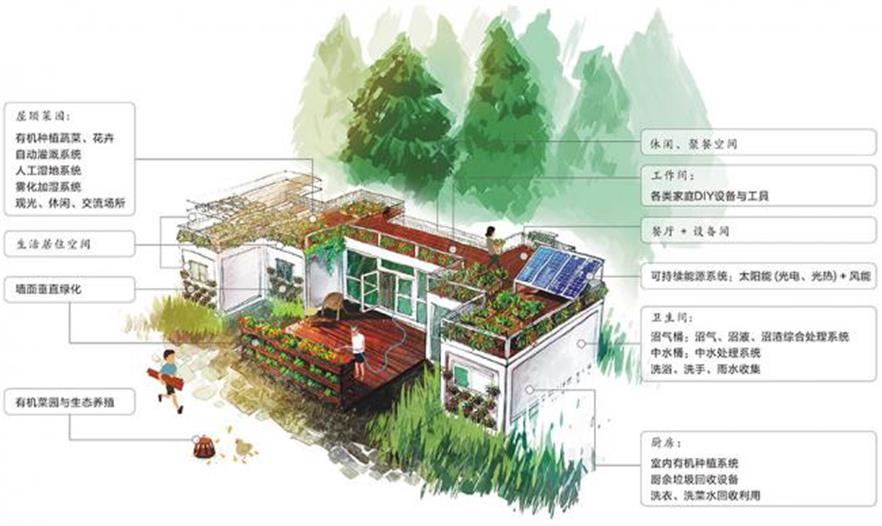

　　↑系統運行圖

　　“共享社區發展中心”的推廣—— 業主一家將在這里完成兩到三年的自我實驗性式體驗生活，不斷修正功能布局以及能耗體系，對綠色種植進行維護，構建一套綜合的系統解決方案，并探索將實驗成果拓展到新型共享社區的構建中。

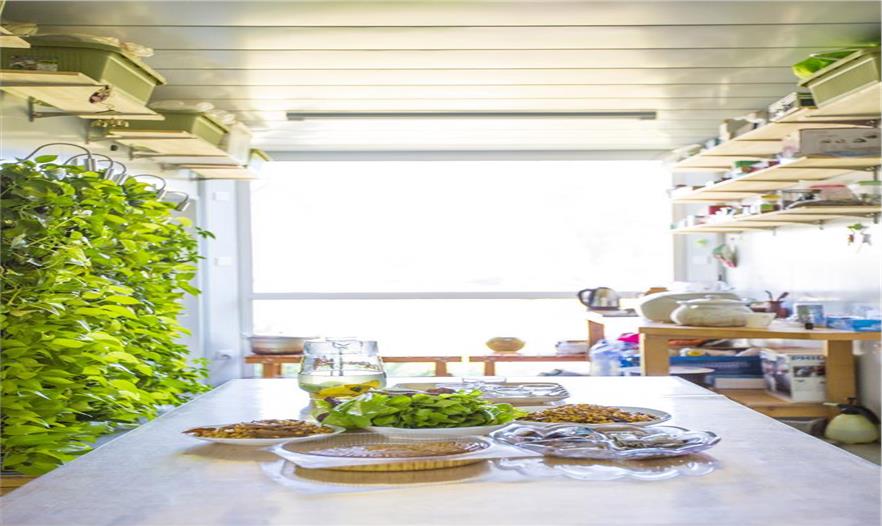

↑餐廳

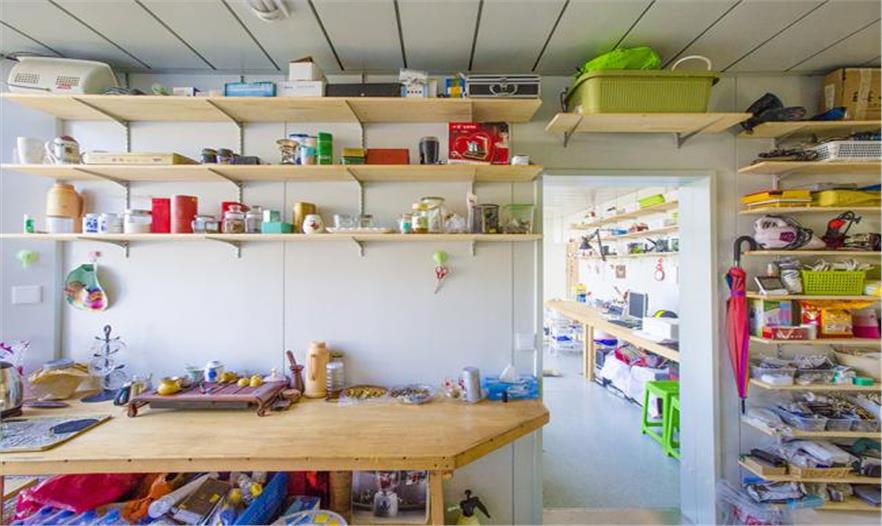

↑制作間

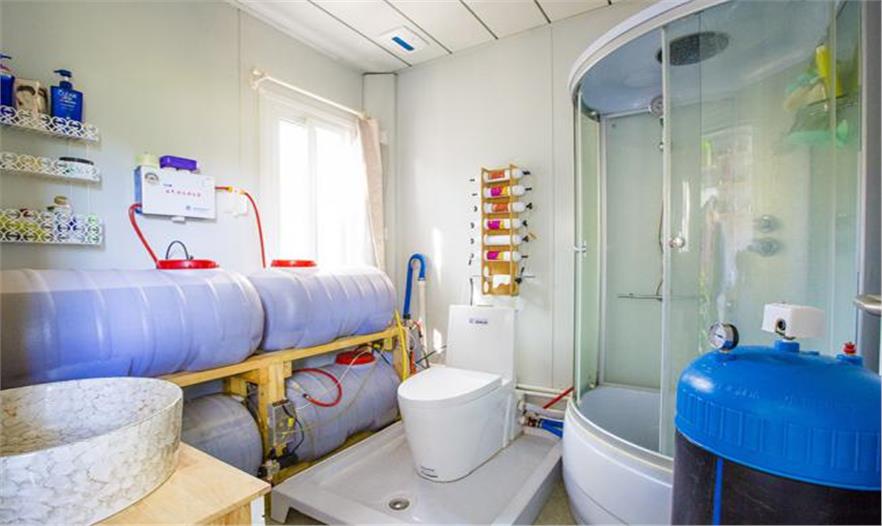

↑衛生間

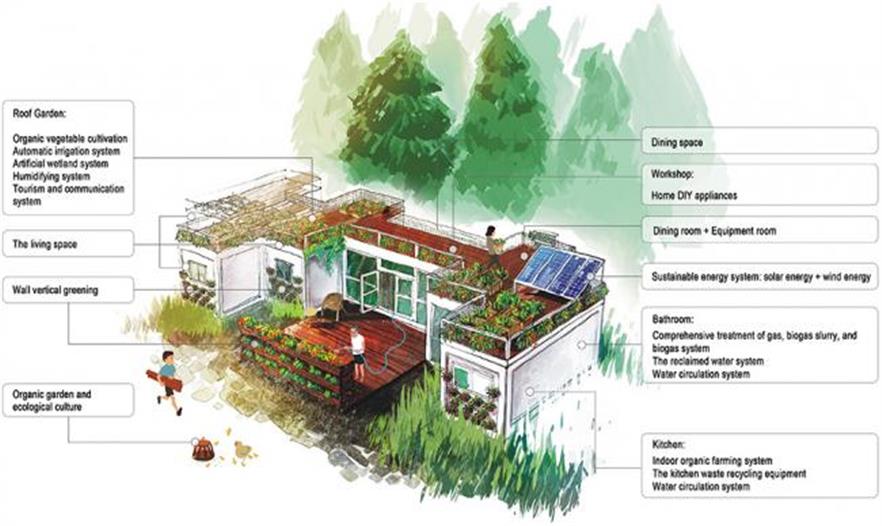

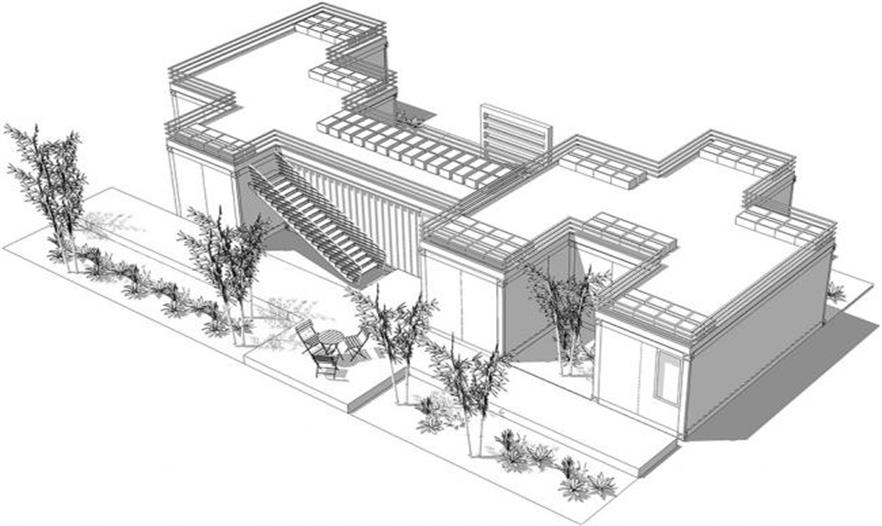

↑ 設計方案

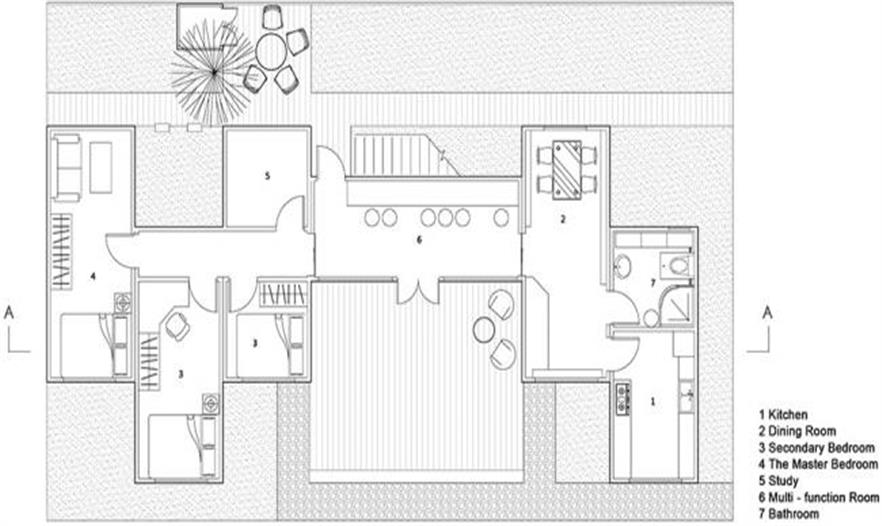

↑ 生菜屋平面圖

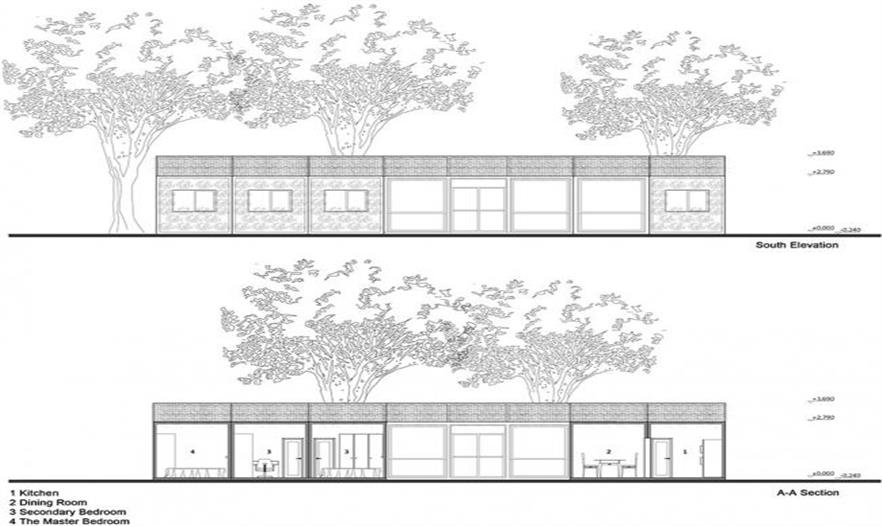

↑ 生菜屋立面剖面圖
