這座空中走廊位于直布羅陀的上洛克自然保護區，該步道作為城市發展計劃的一部分，旨在為當?shù)鼐用窈陀慰吞峁└佣鄻踊挠瓮娣绞健？傮w規劃的內容還包括修建一座70米長的懸吊索橋、修復原先的軍用場地和裝置、以及在新的步道周邊修建新的導向標識。

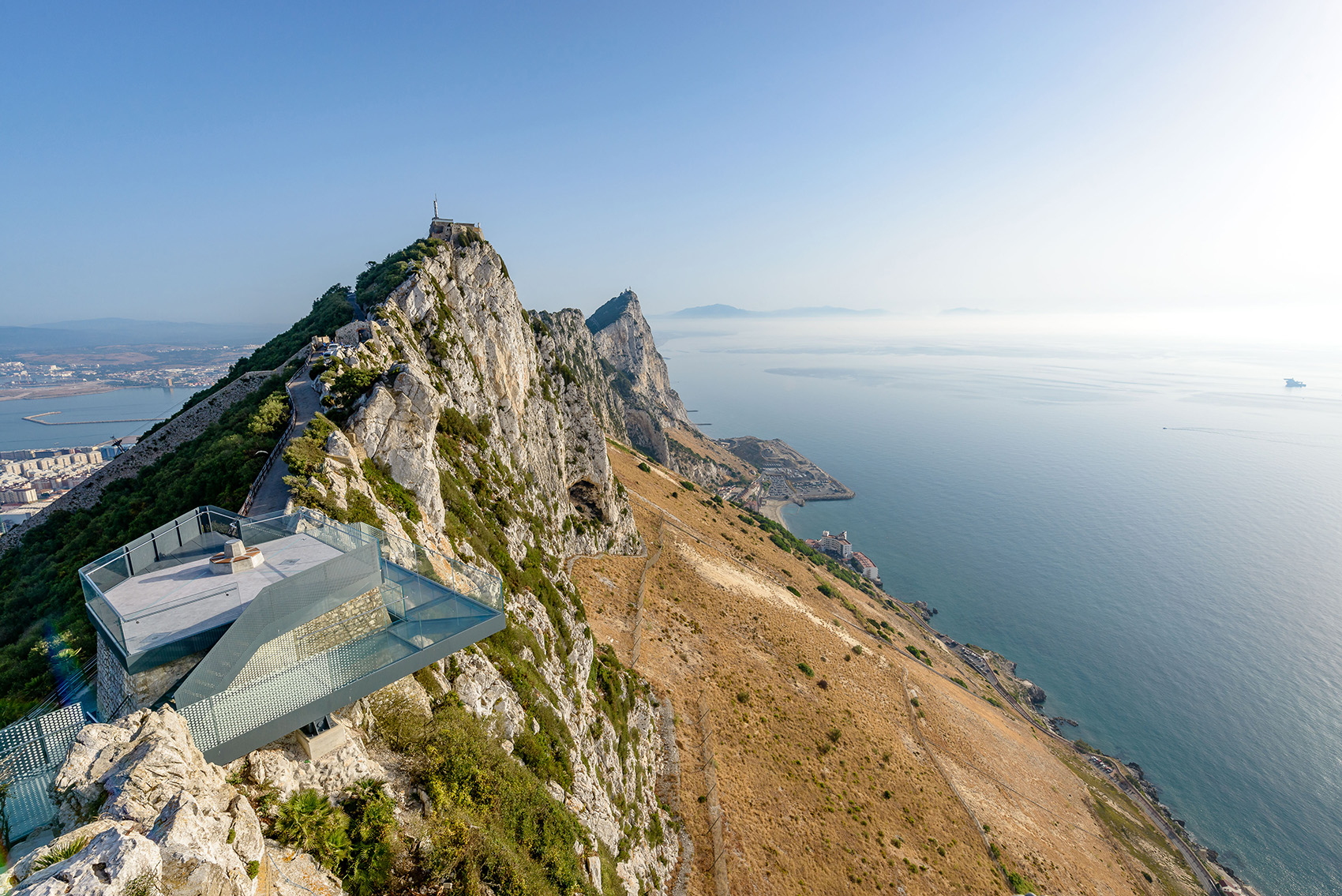

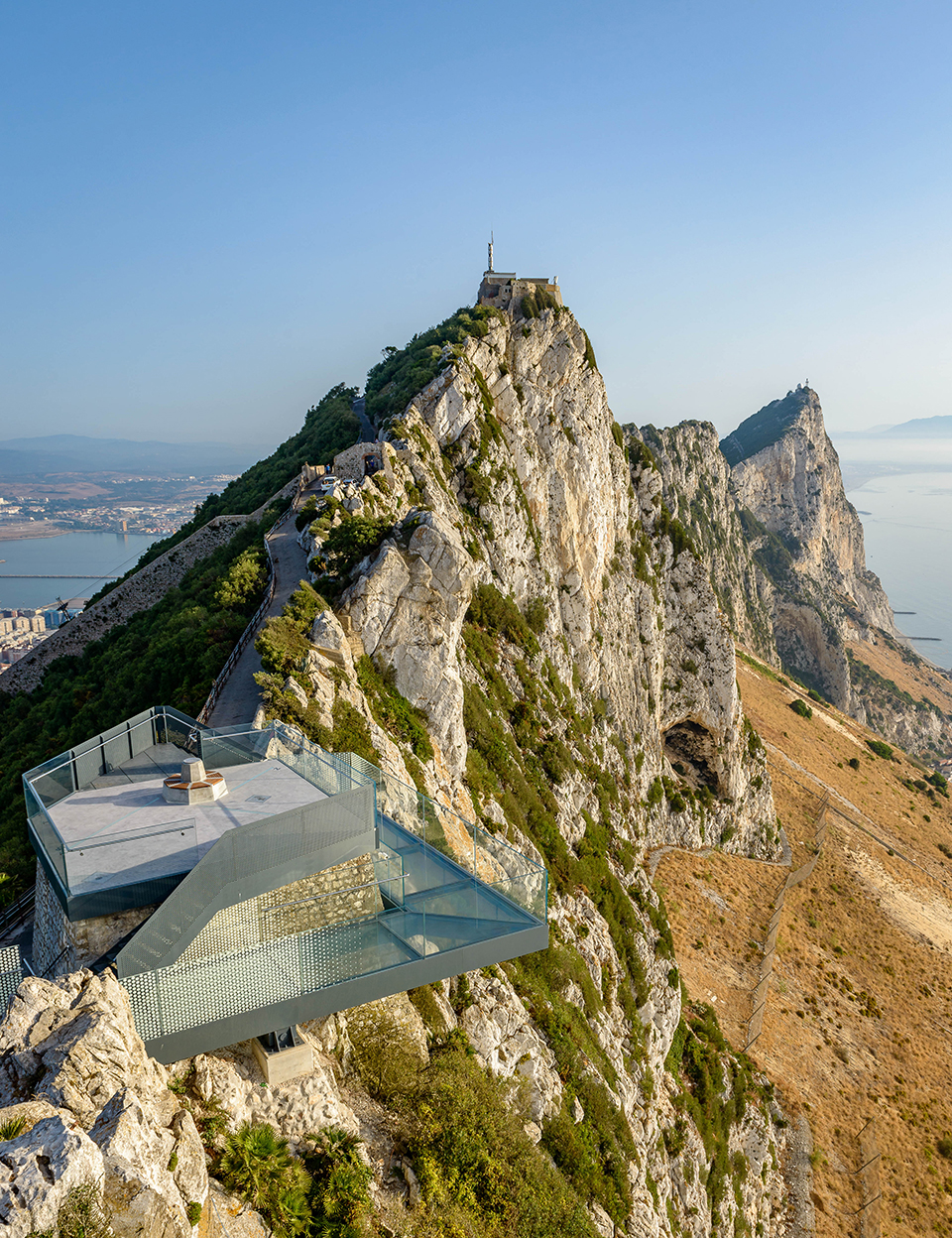

▼空中走廊鳥瞰

項目場地坐落在保護區的高點之一，這里也是為數不多的可以同時享受東西方向景觀的位置之一，人們可以在這里見證歐洲與非洲、以及地中海與大西洋的“相遇”?？罩凶呃鹊恼路绞堑栏窭棺叩溃ㄏ蛭挥诰皡^(qū)最高點的O’Hara’s Battery。

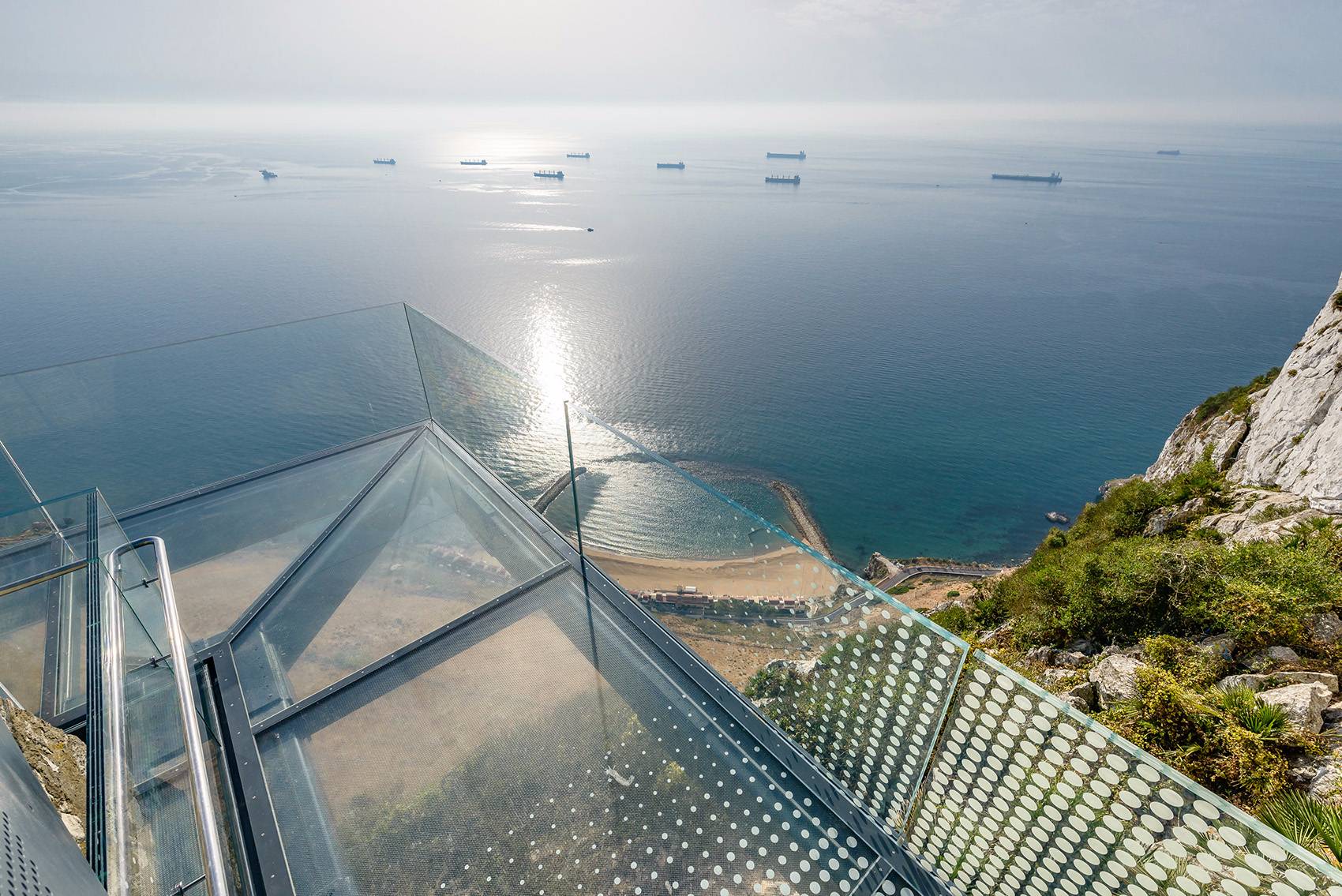

▼走廊坐落在為數不多的可以同時享受東西方向景觀的位置之一

空中走廊被建造在歷史性的軍用平臺之上，該平臺曾在二戰期間作為放空用的炮臺。設計的最終目的是為游客提供全方位的壯麗景觀，包括位于場地下方的懸崖峭壁。同時，設計還要盡可能地減少對環境的干擾，以保護場地中獨特的自然和歷史特征。懸臂式的走廊環繞著既有的軍用石砌平臺，走廊底部和護欄均以玻璃打造，鋼制的樓梯則提供了通往平臺頂端的路徑。原先的八角形炮臺底座如今成為了供游客在觀景時使用的座椅。

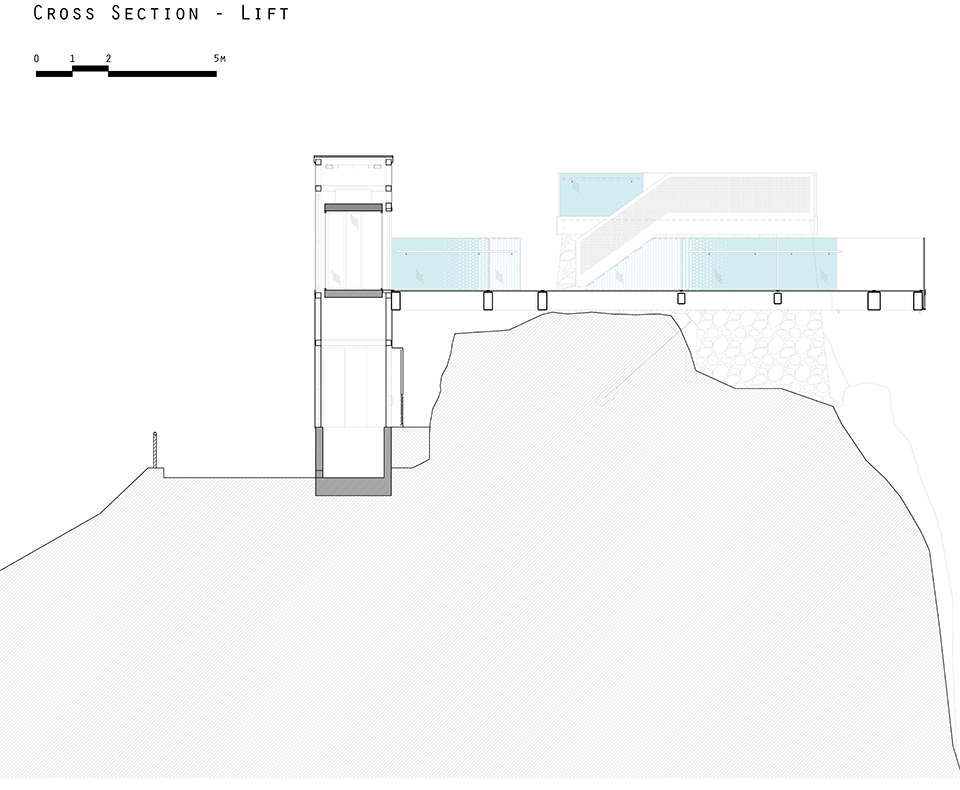

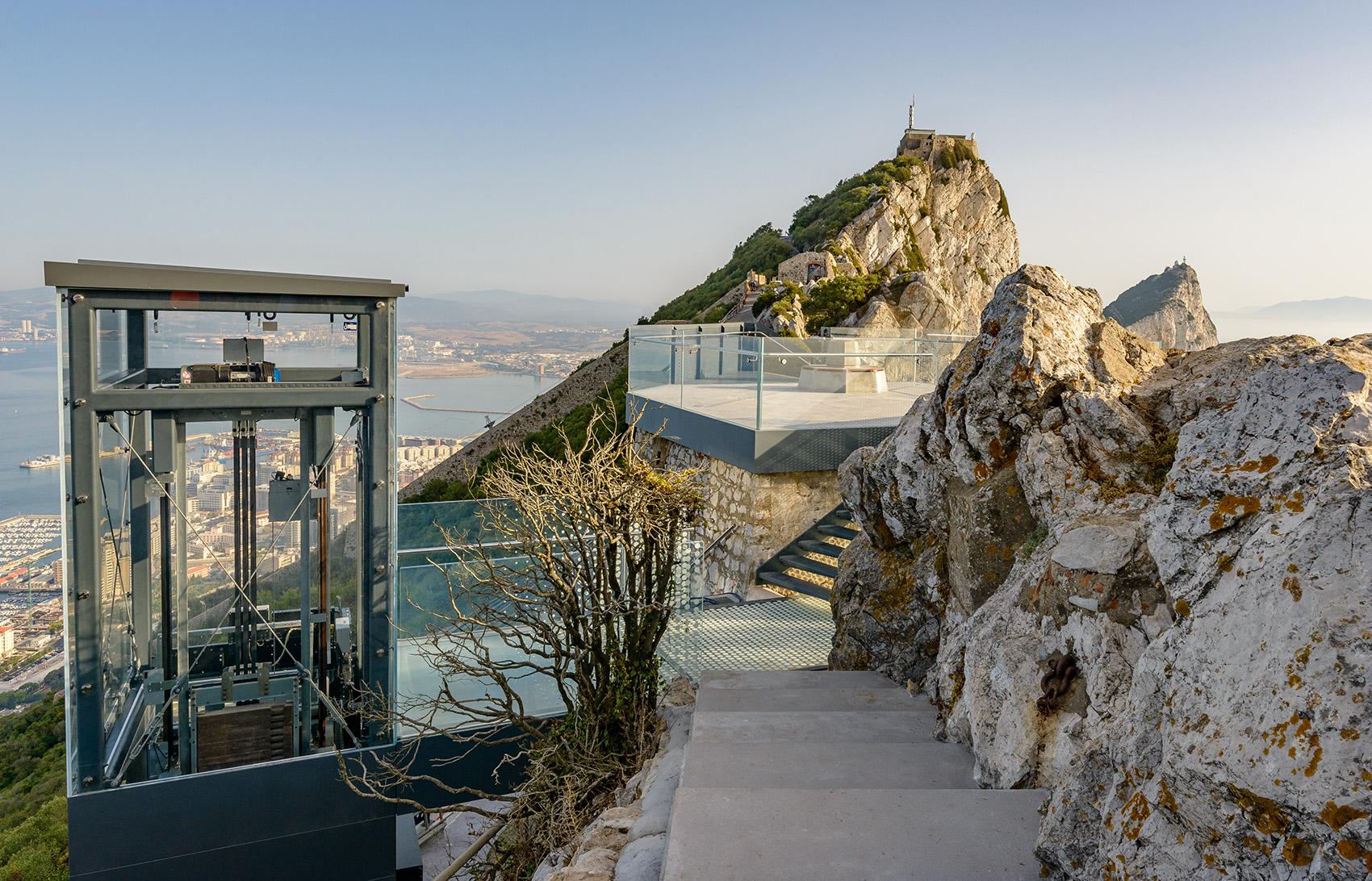

▼全景電梯本身也是整體結構設計的一部分，起到了固定走廊懸臂的作用

新建的走道寬度為2.5米，以懸臂的形式掛在陡峭的地形之上，全玻璃的地面和護欄最大限度地帶來了全方向的視野。走廊的結構通過70米長的石錨固定在巖石上，每個石錨能夠承受15噸的拉伸負荷，在承載游客重量的同時還能夠承受石脊處超過150公里/小時的巨大風速。游客們還可乘坐全景電梯登上平臺。電梯本身也是整體結構設計的一部分，起到了固定走廊懸臂的作用。

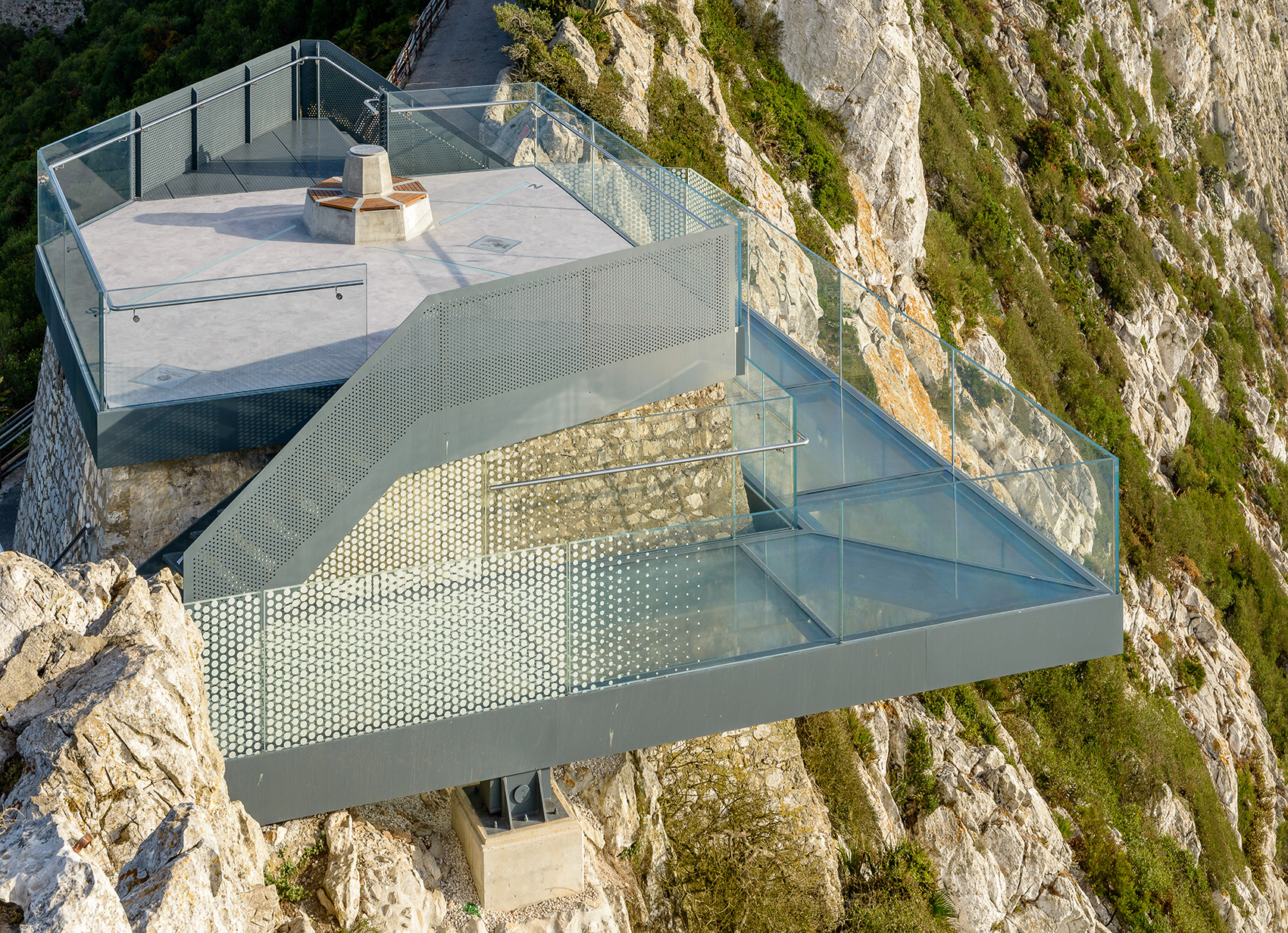

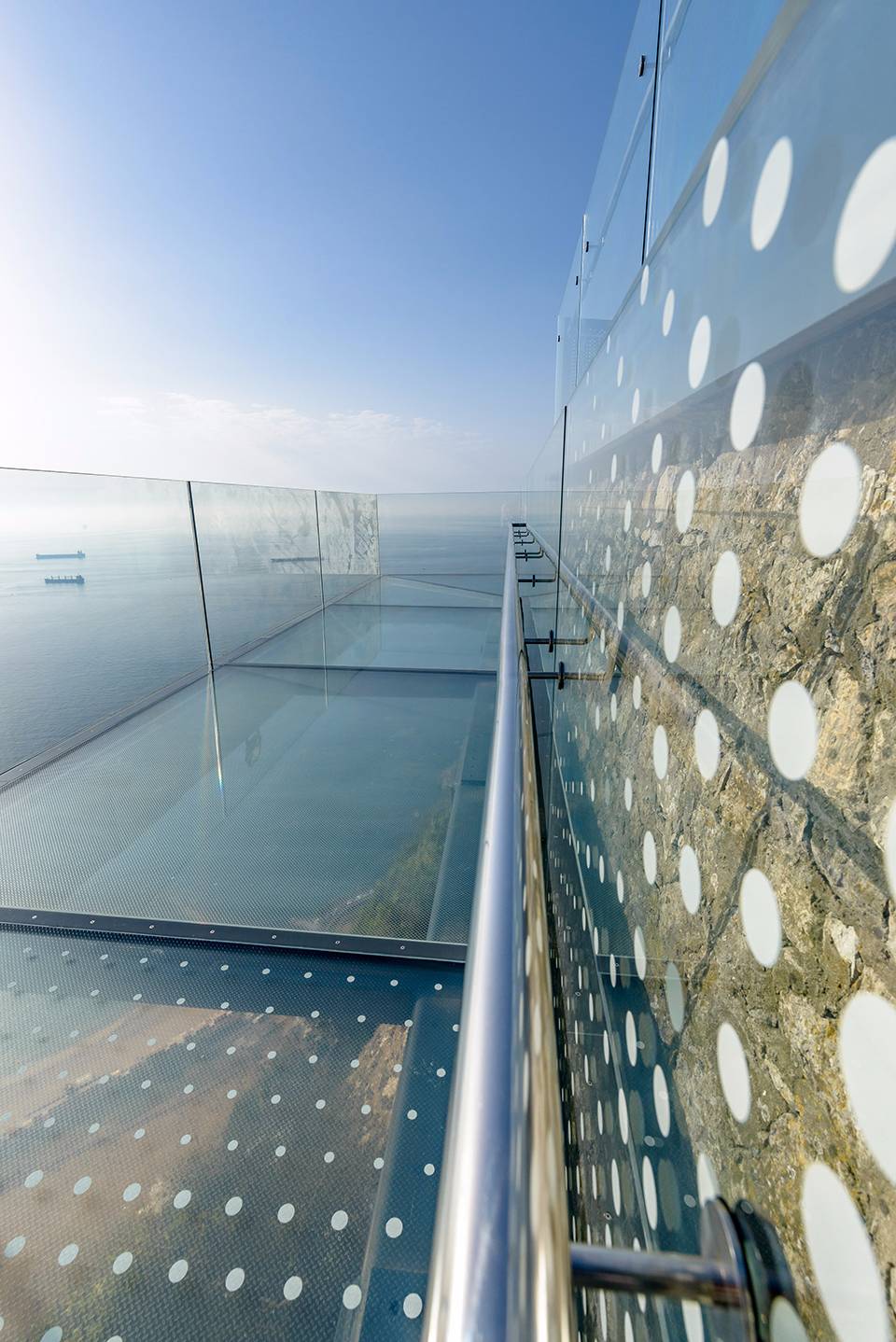

▼懸臂式的走廊環繞著既有的軍用石砌平臺

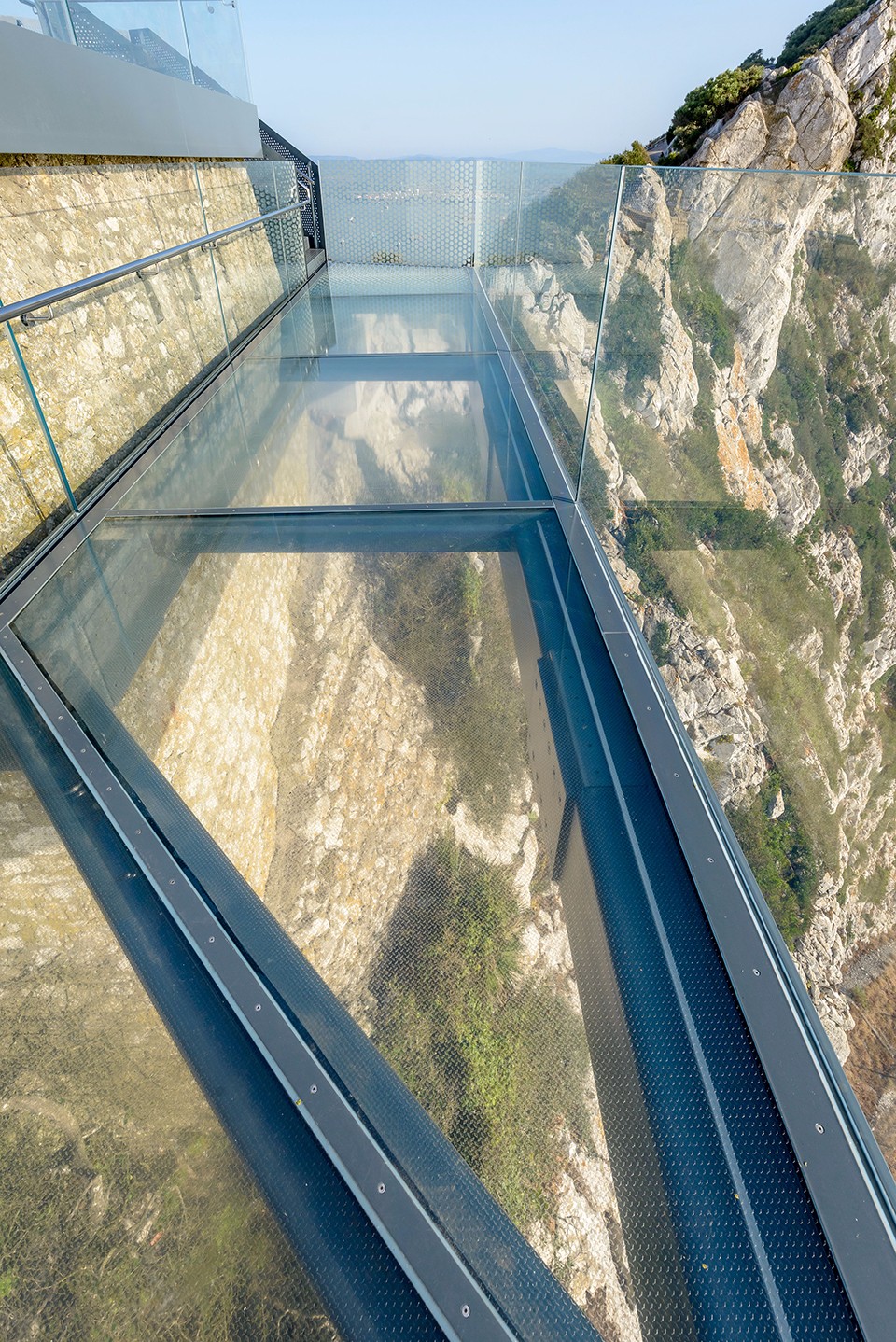

▼透明走廊

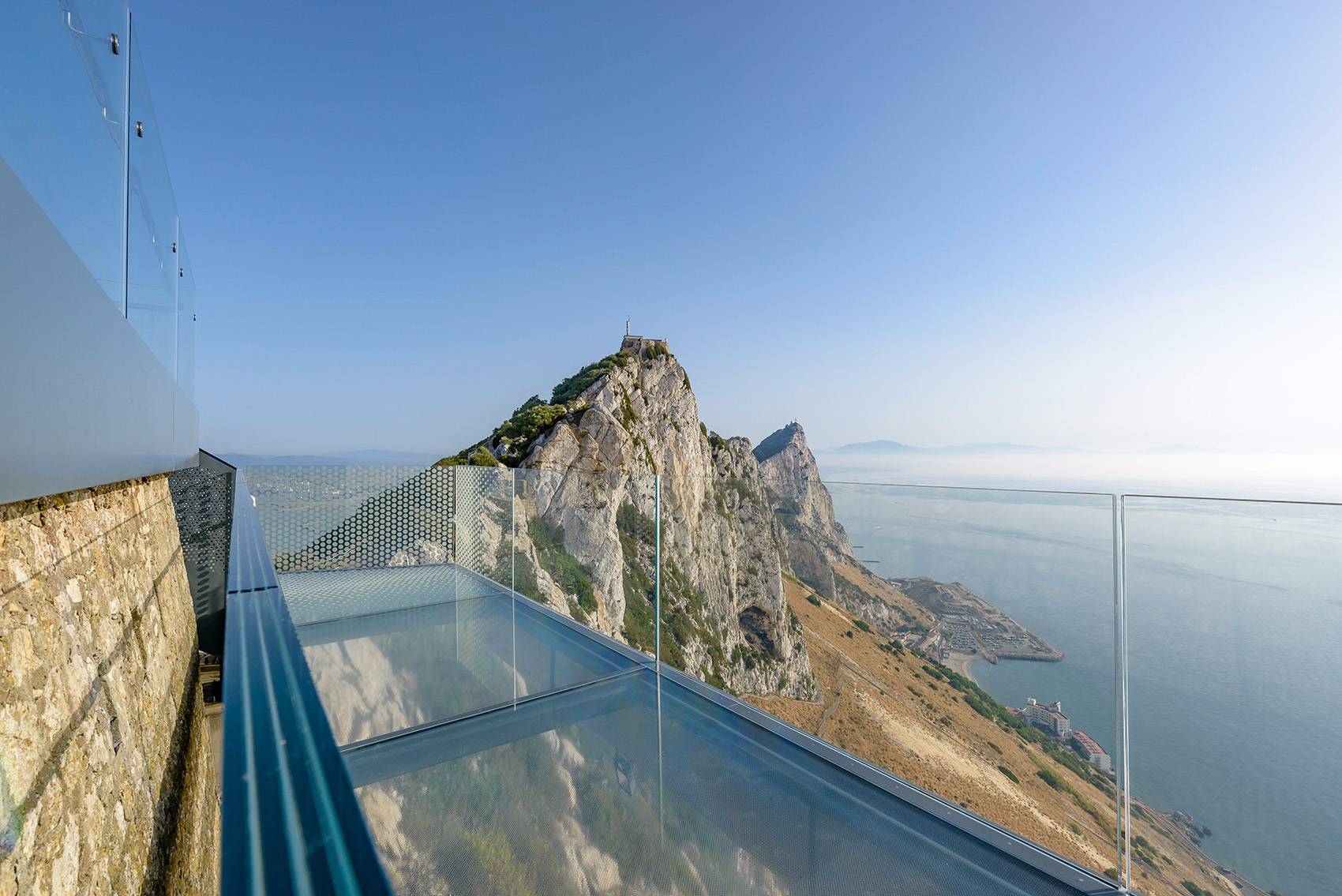

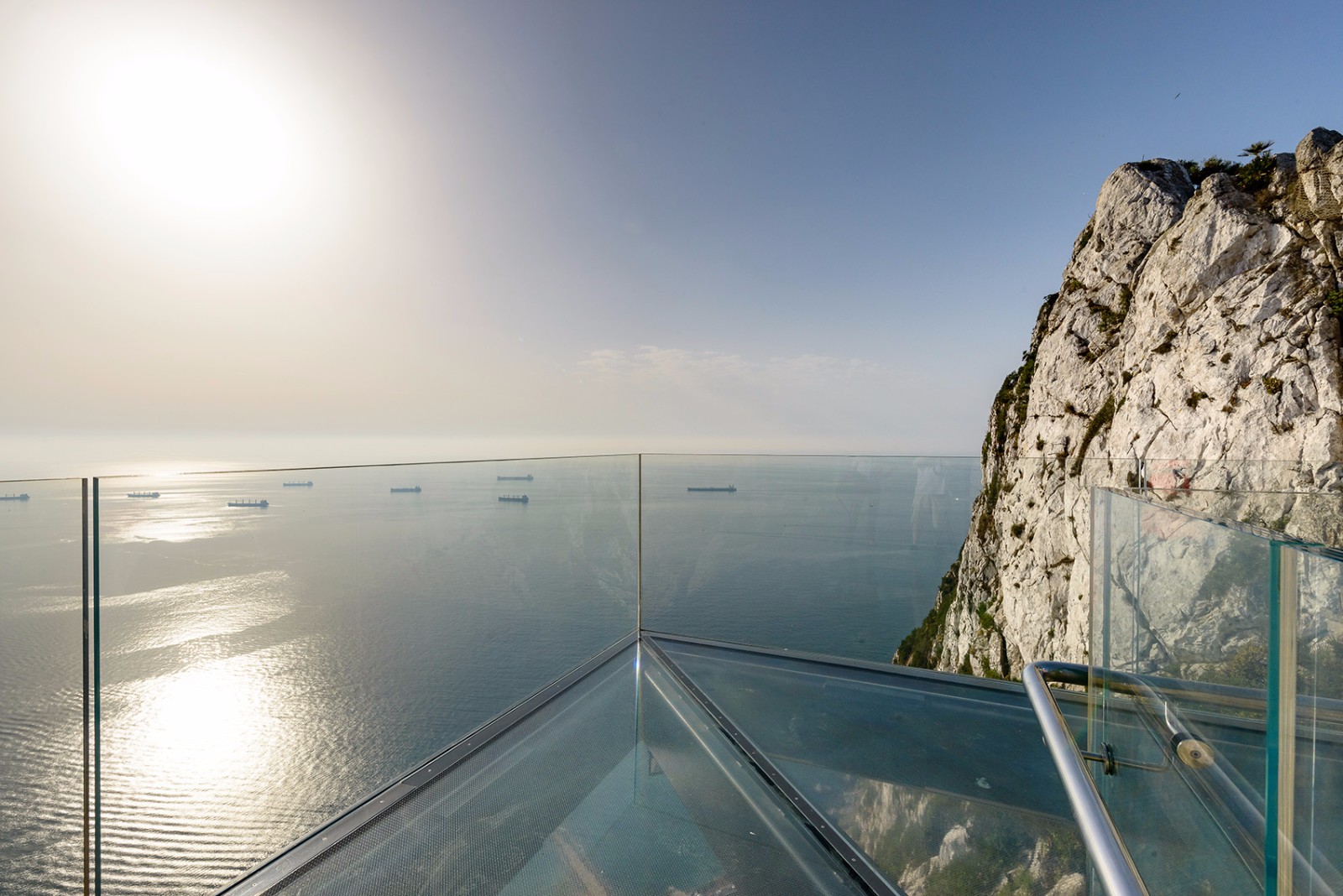

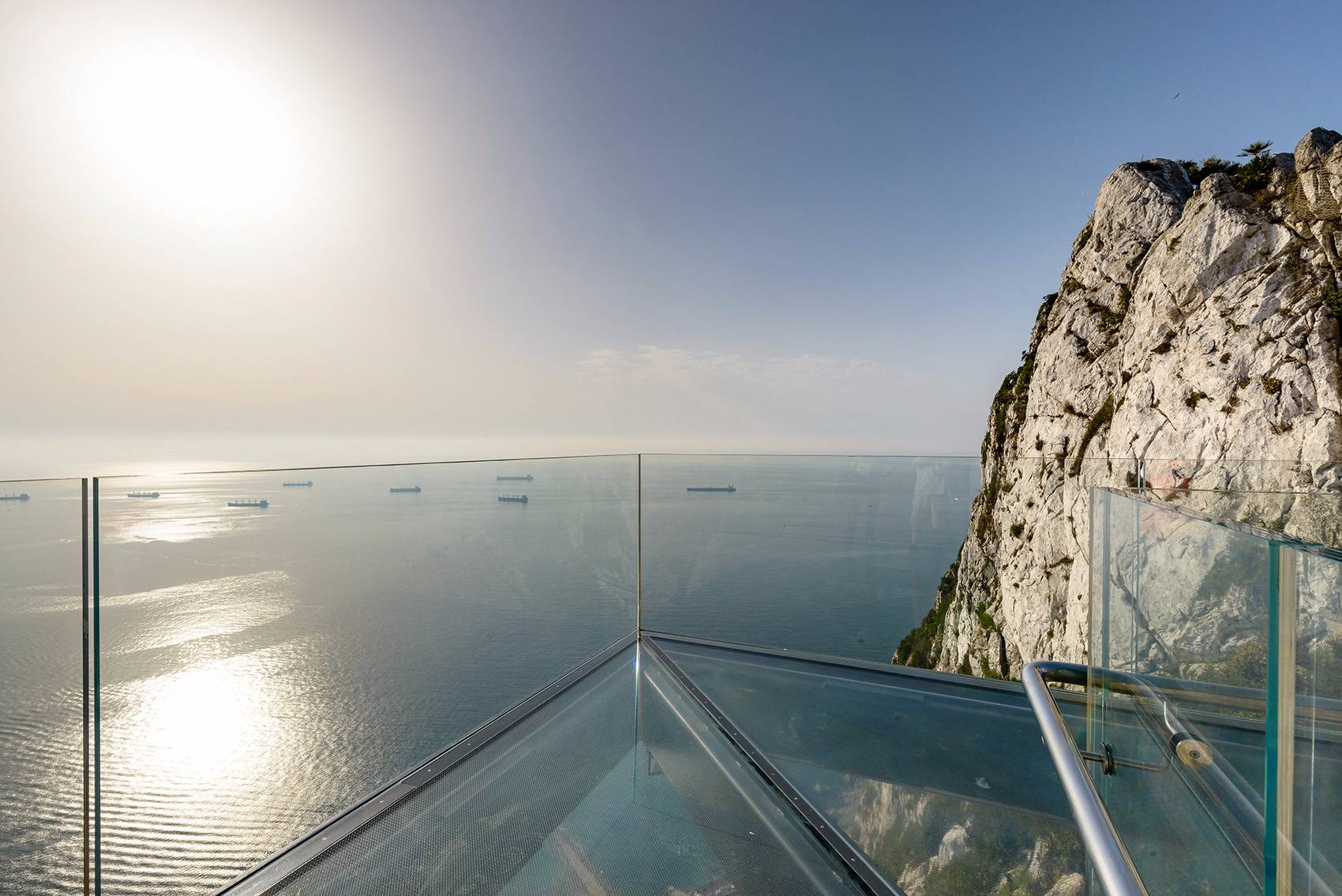

▼全玻璃的地面和護欄最大限度地帶來了全方向的視野

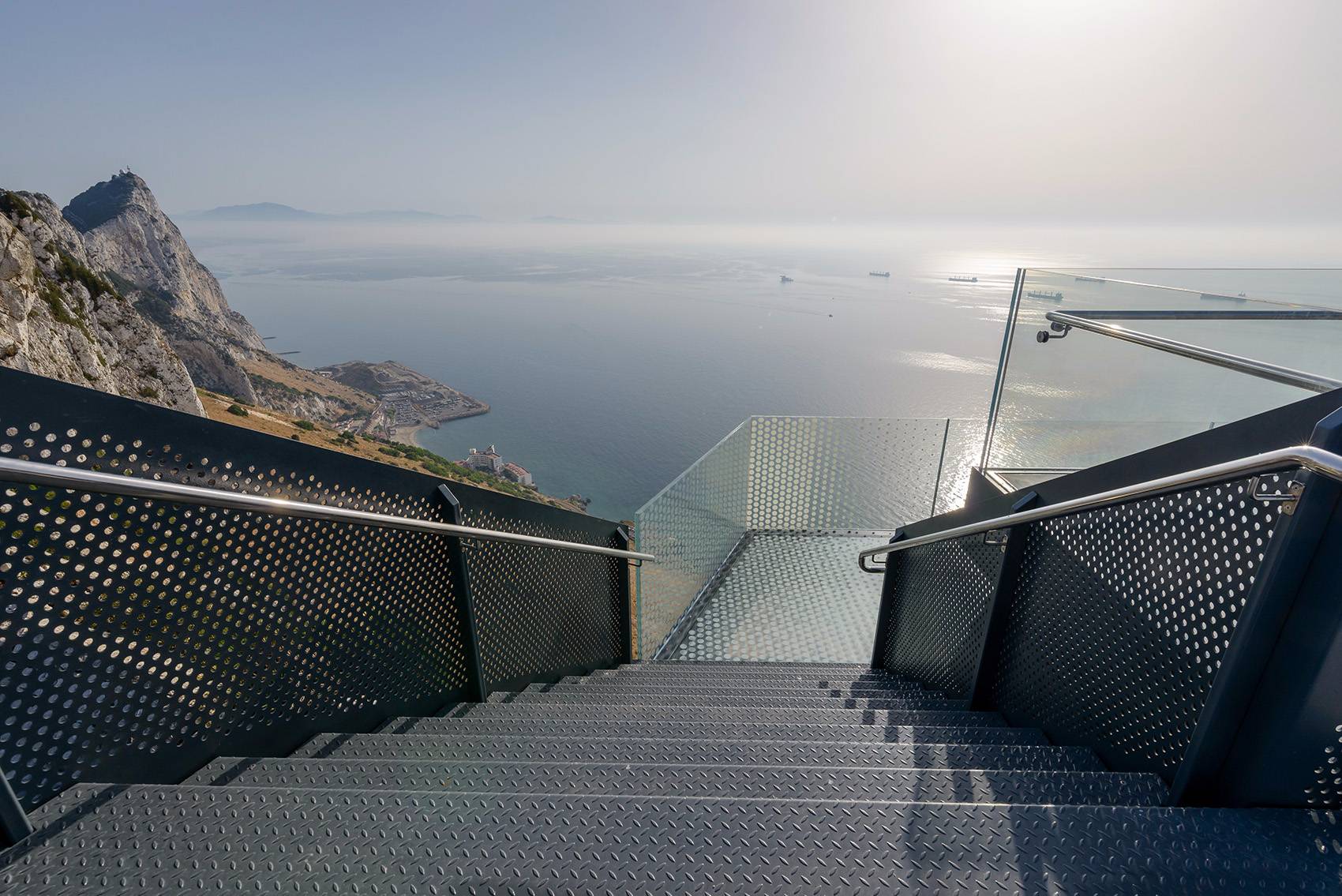

▼鋼制的樓梯提供了通往平臺頂端的路徑

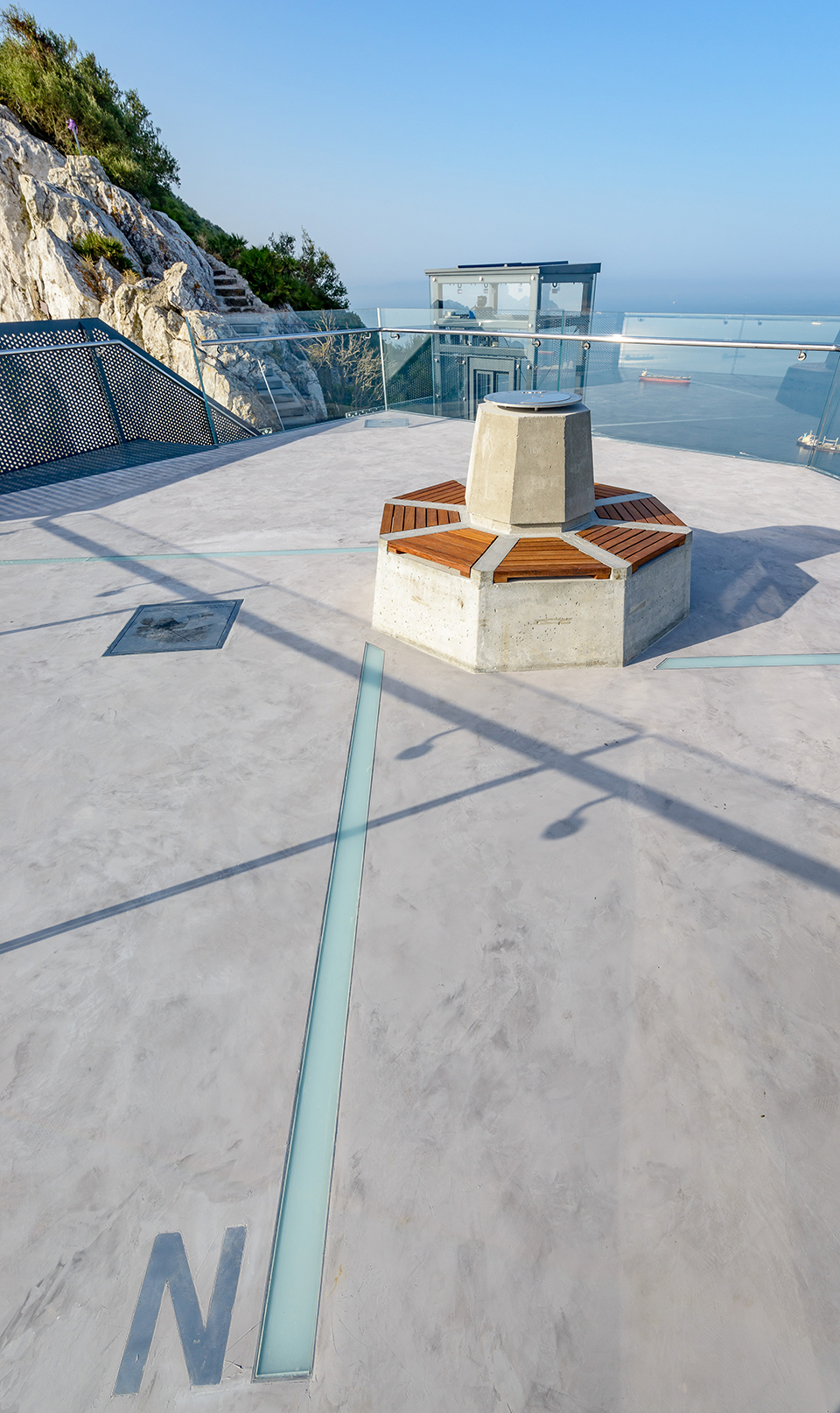

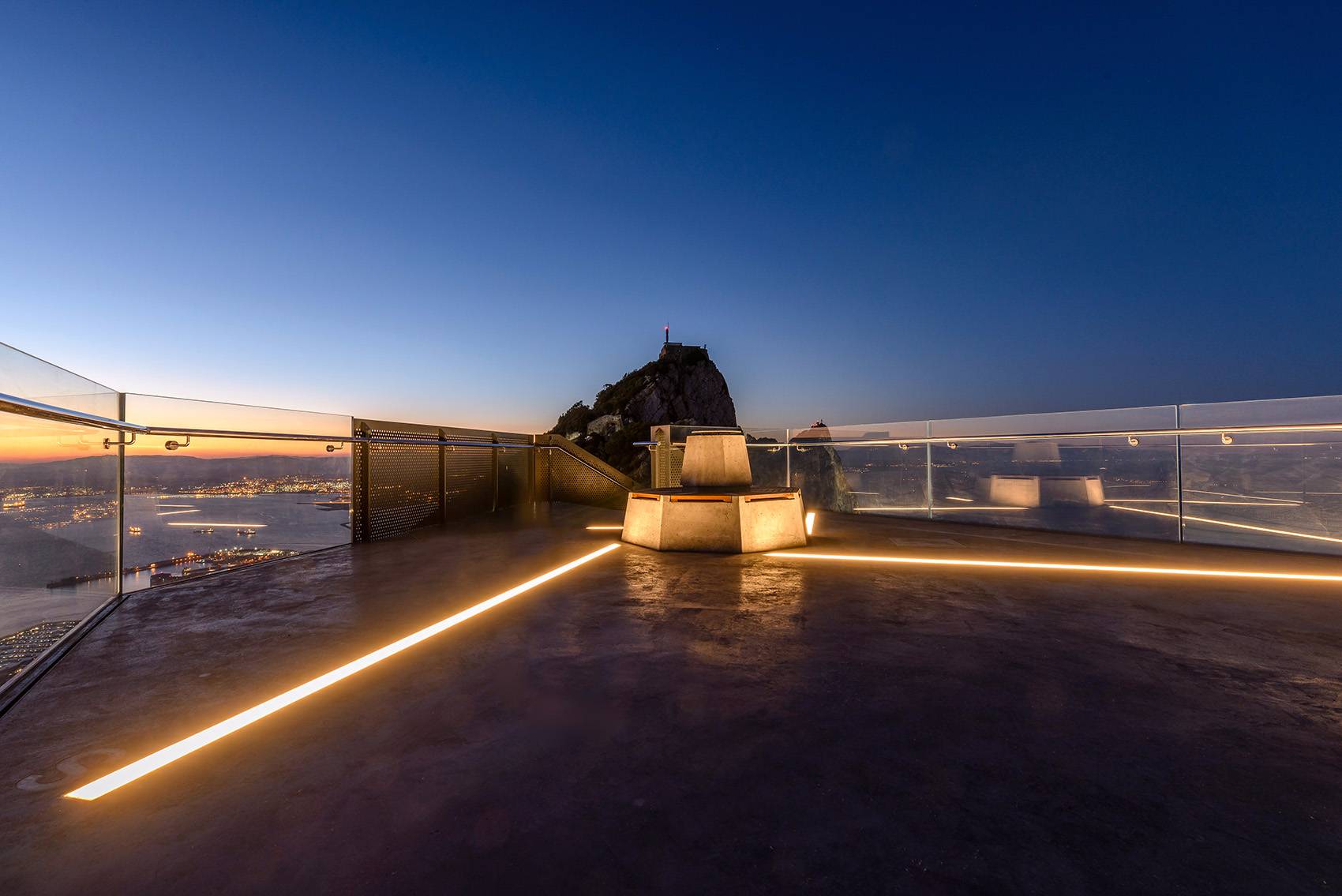

▼原先的八角形炮臺底座如今成為了供游客在觀景時使用的座椅

由于該區域的車道十分狹窄和曲折，因此走廊的結構需要拆分成較小的單元，以便進行現場運輸和安裝。這對于一個天氣變化明顯的地區來說是一個相當大的挑戰。與此同時，考慮到既有平臺的尺寸，施工團隊能夠使用的起重機大小也受到了限制。最終，走廊主要的鋼結構被分為18個獨立的單元部件，總重量超過了30噸。玻璃模塊的總面積超過了750平方米（約等于4個網球場），其中面積最大的一塊重量約為650千克。

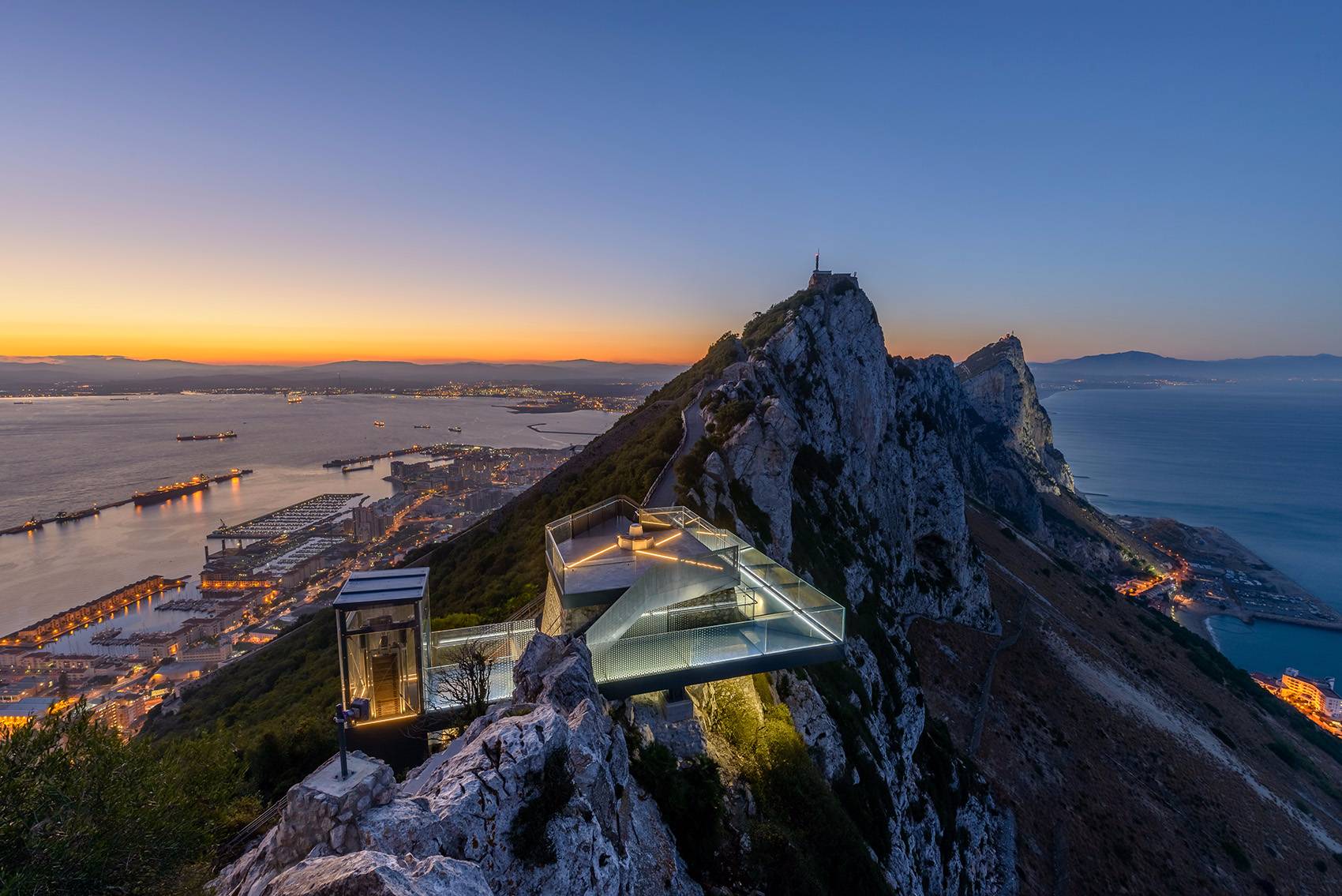

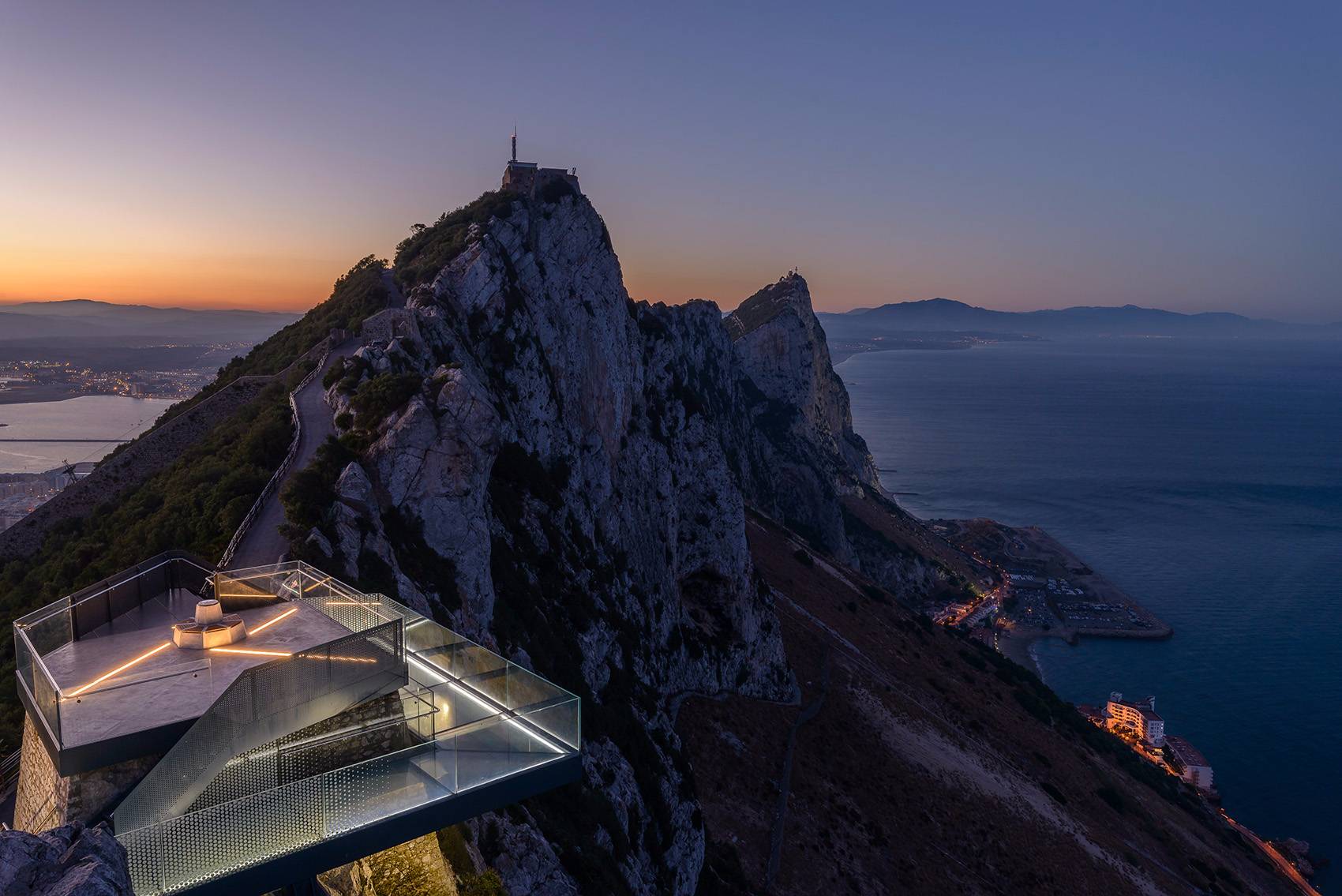

▼夜景

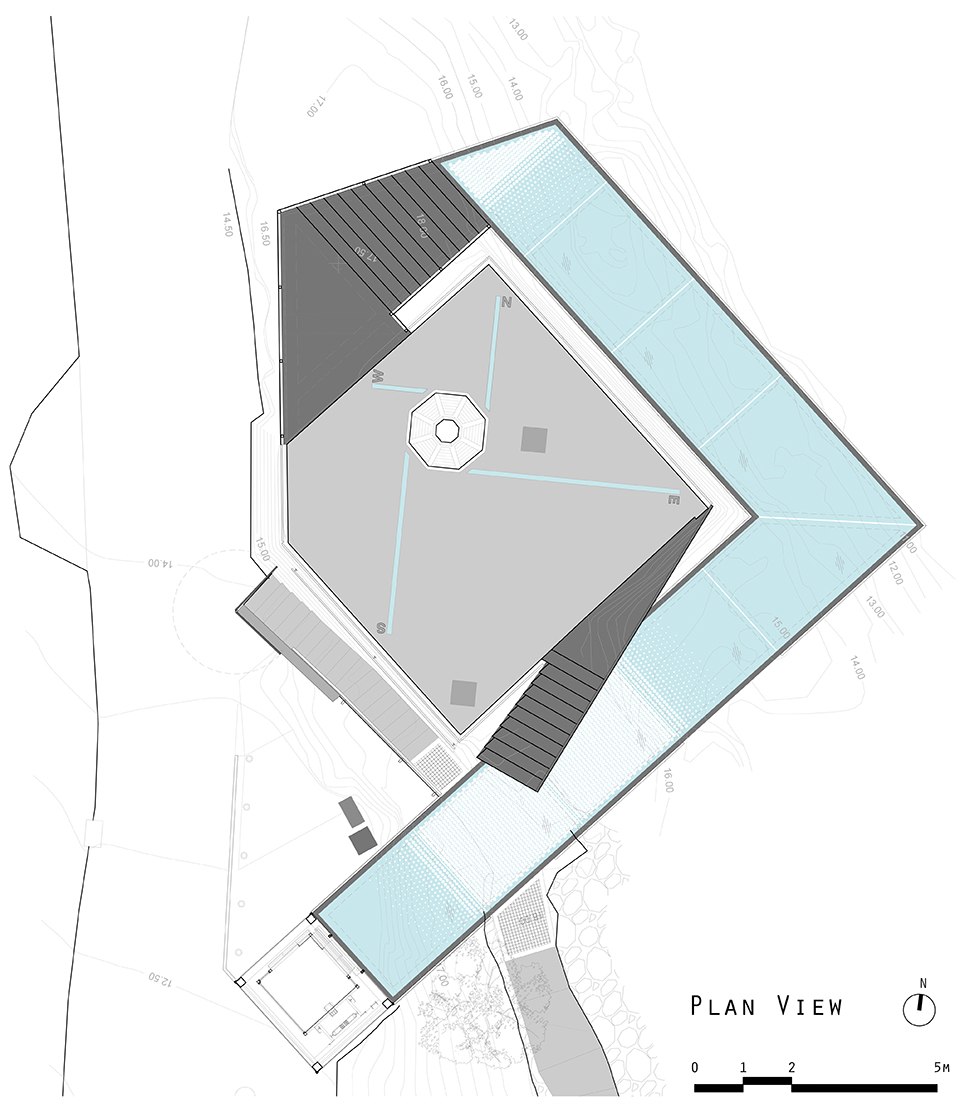

▼平面圖

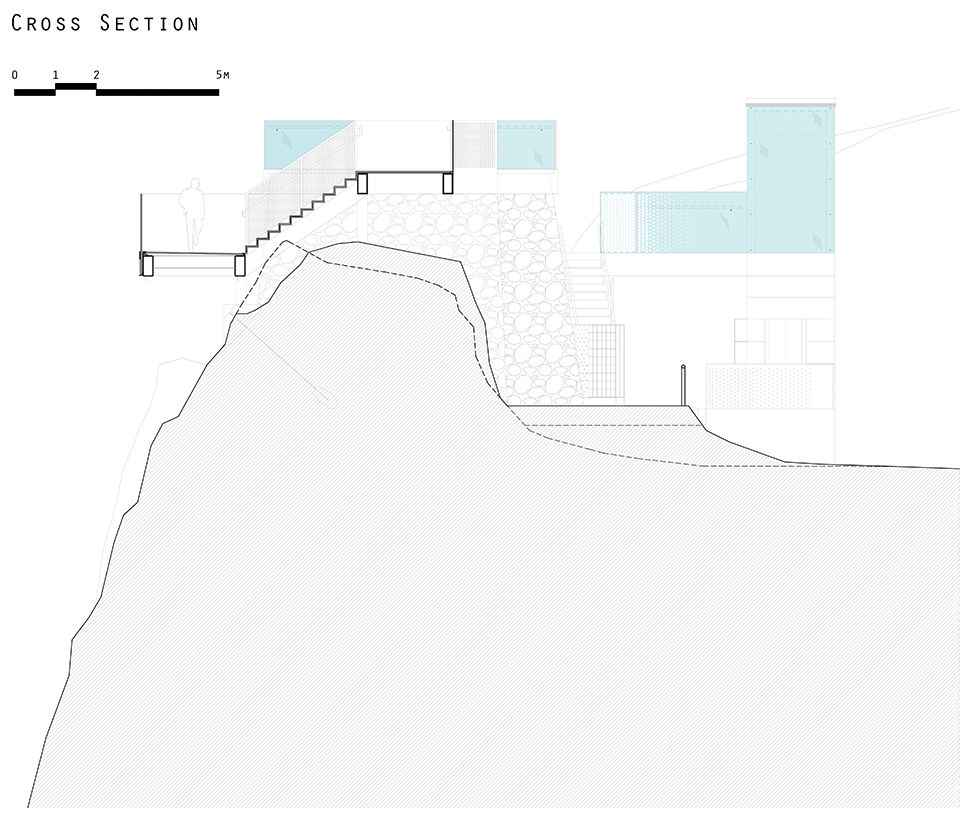

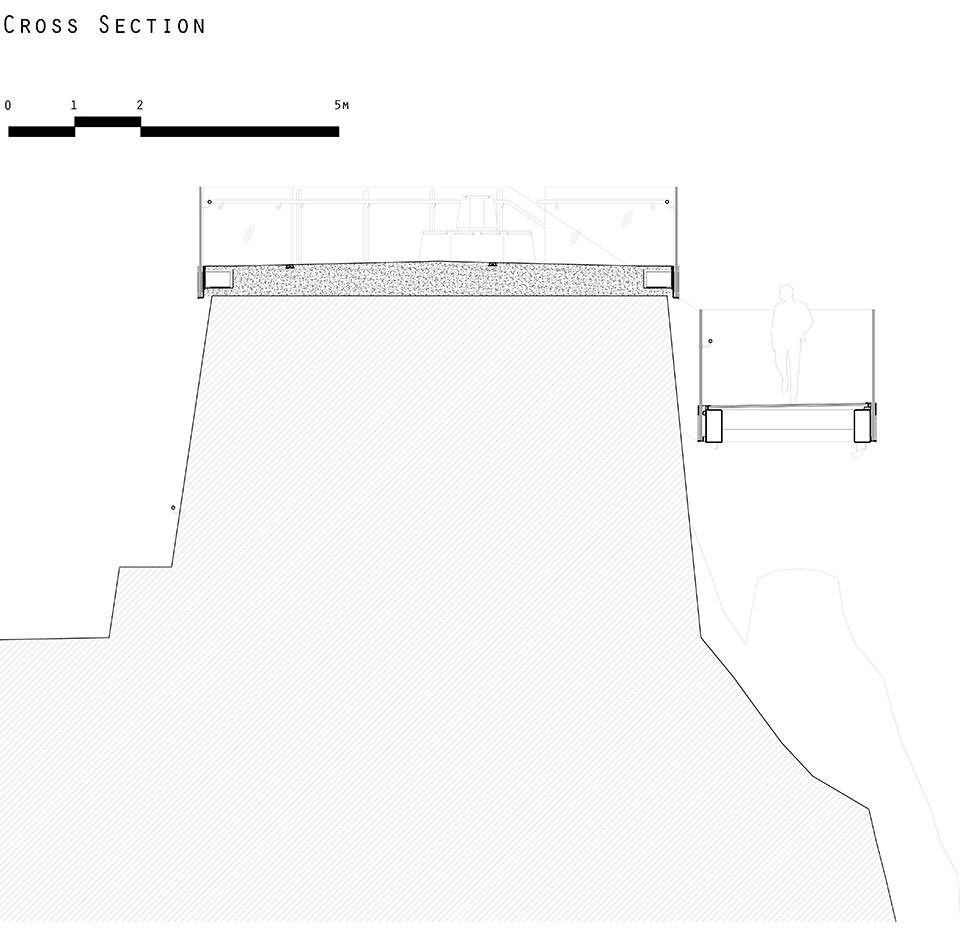

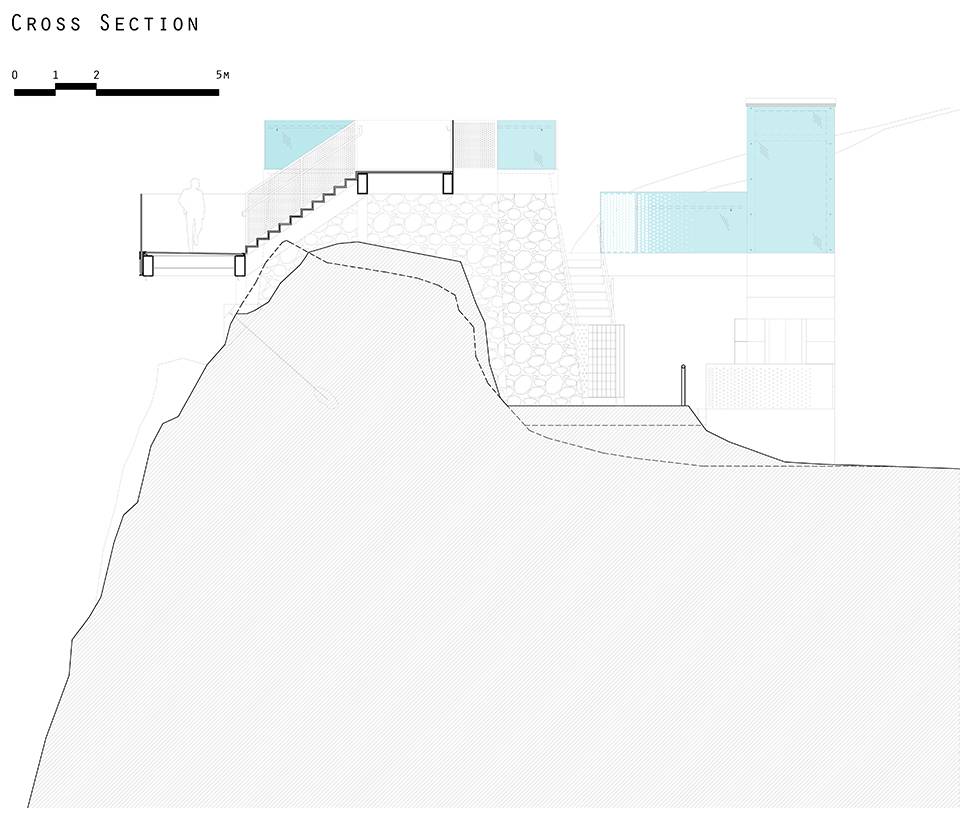

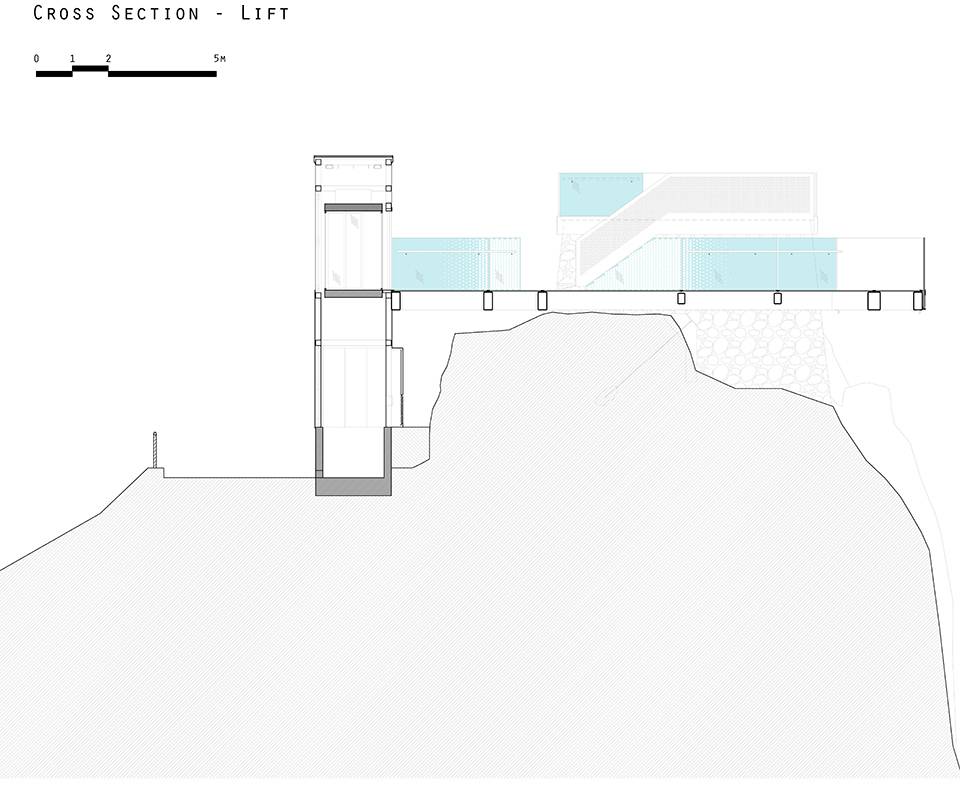

▼剖面圖
