上海世博后灘公園

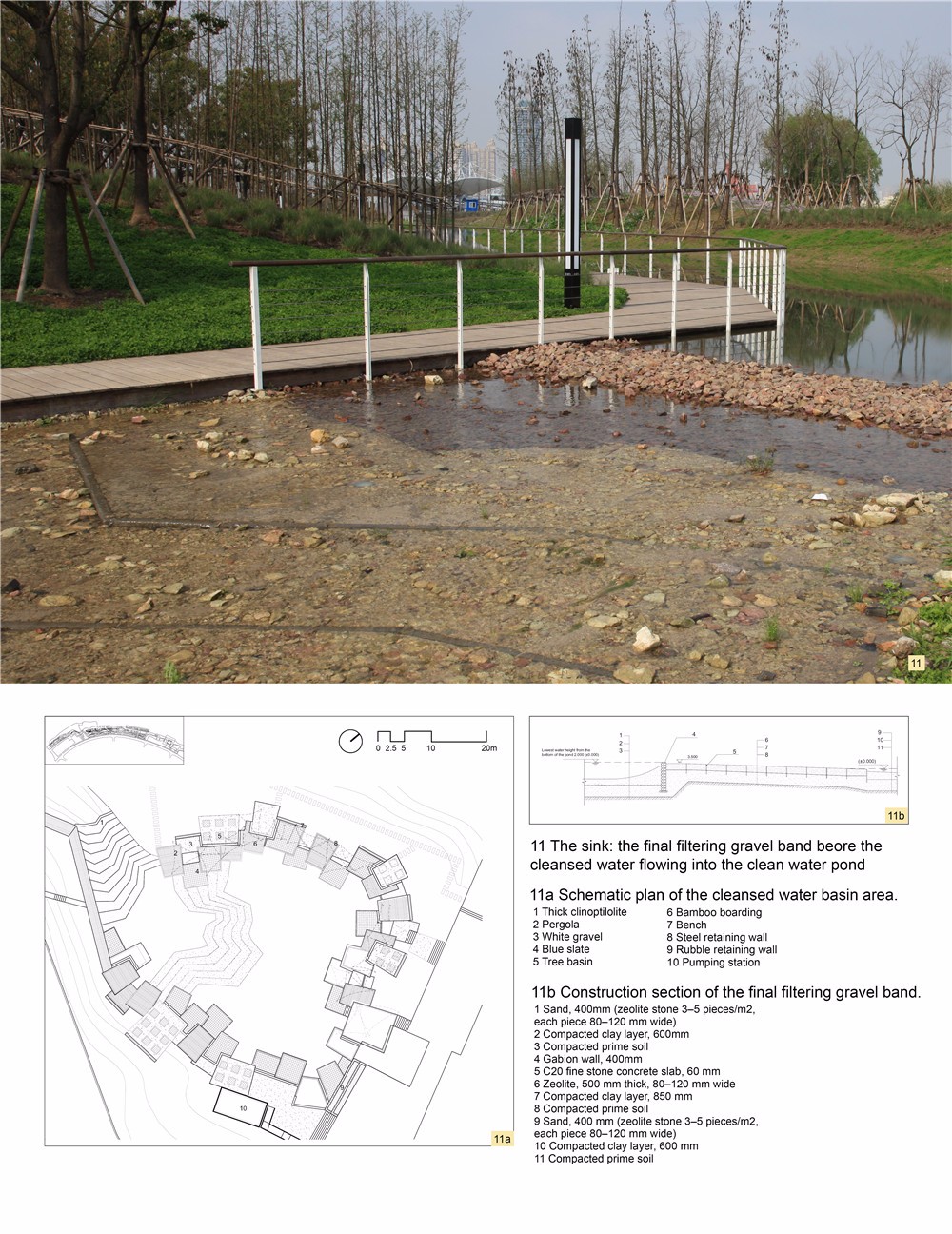

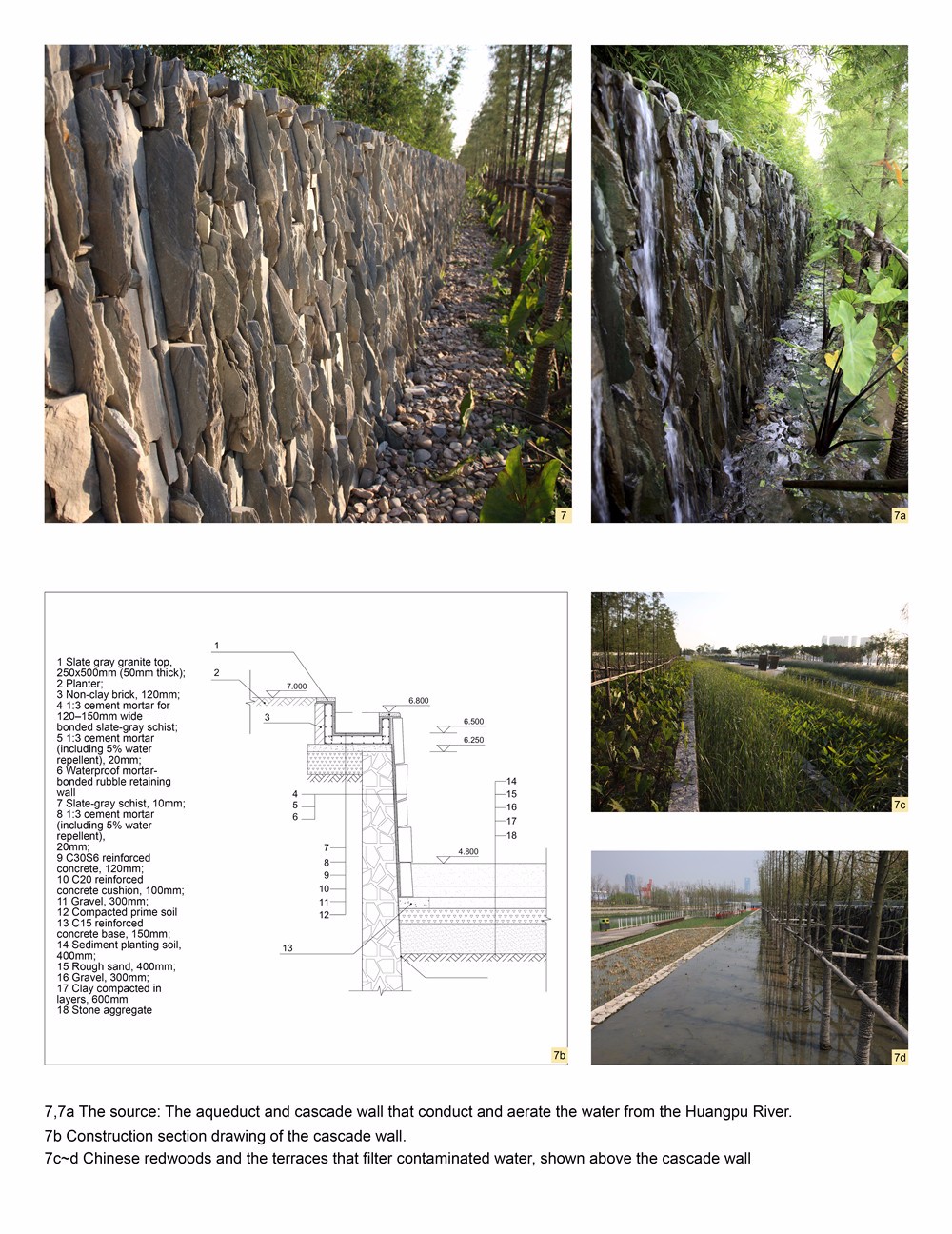

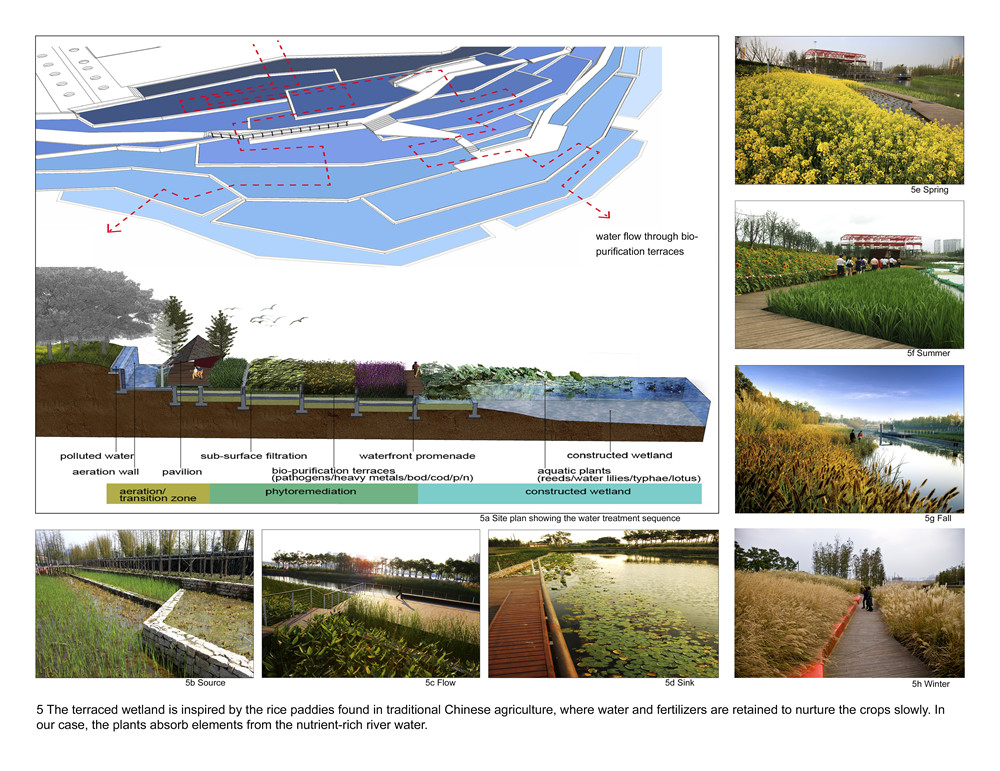

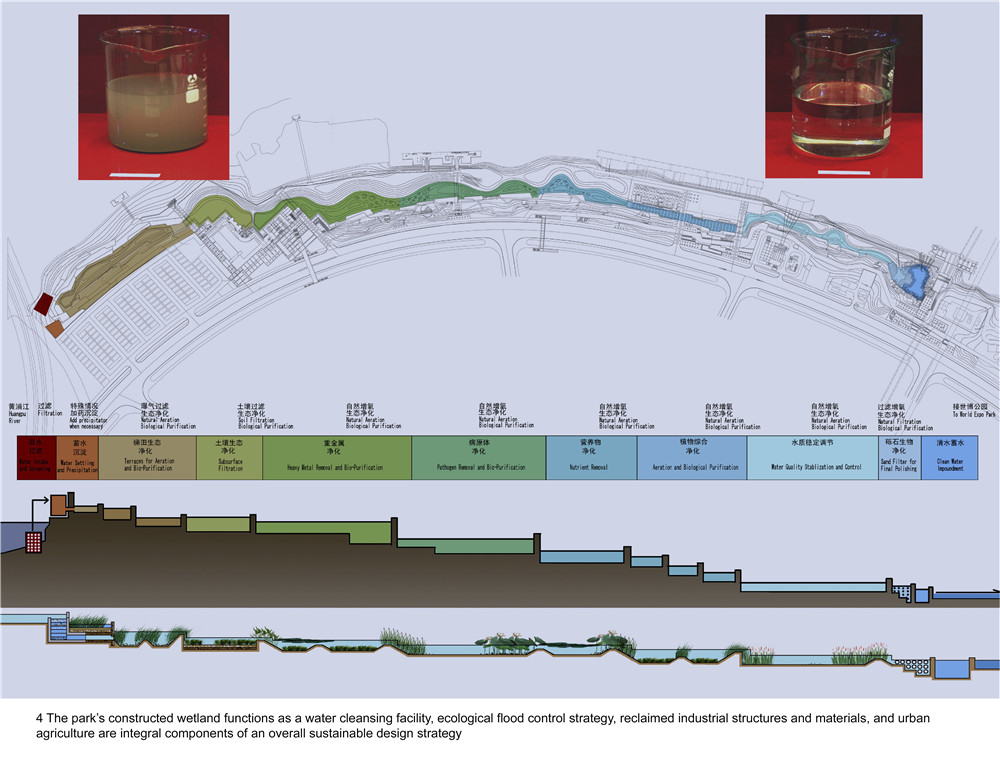

后灘公園設計案例中，利用內河人工濕地帶對黃浦江受污染的水進行生態水質凈化。設計的內河濕地凈化帶長1.7km，寬5-30m，采用了加強型人工濕地凈化技術，共分為沙礫灘過濾區、植物綜合凈化區、植物床凈化區、梯田過濾凈化區、重金屬凈化區、病原體凈化區、營養物凈化區和水質穩定調節區。來自黃浦江的江水進入人工濕地后，隨梯田高度和植物高低的落差逐級下滲，經過層層過濾，從劣Ⅴ類水提升為Ⅲ類水；設計的濕地水體凈化處理能力為2400m3/日。

1.場地與挑戰

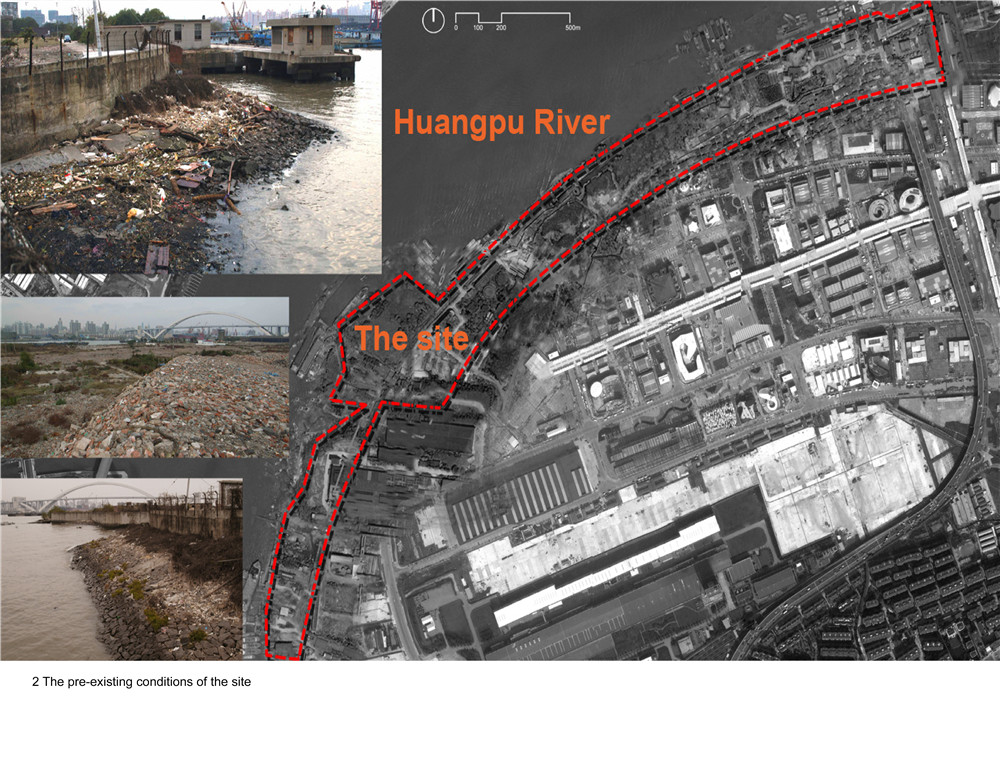

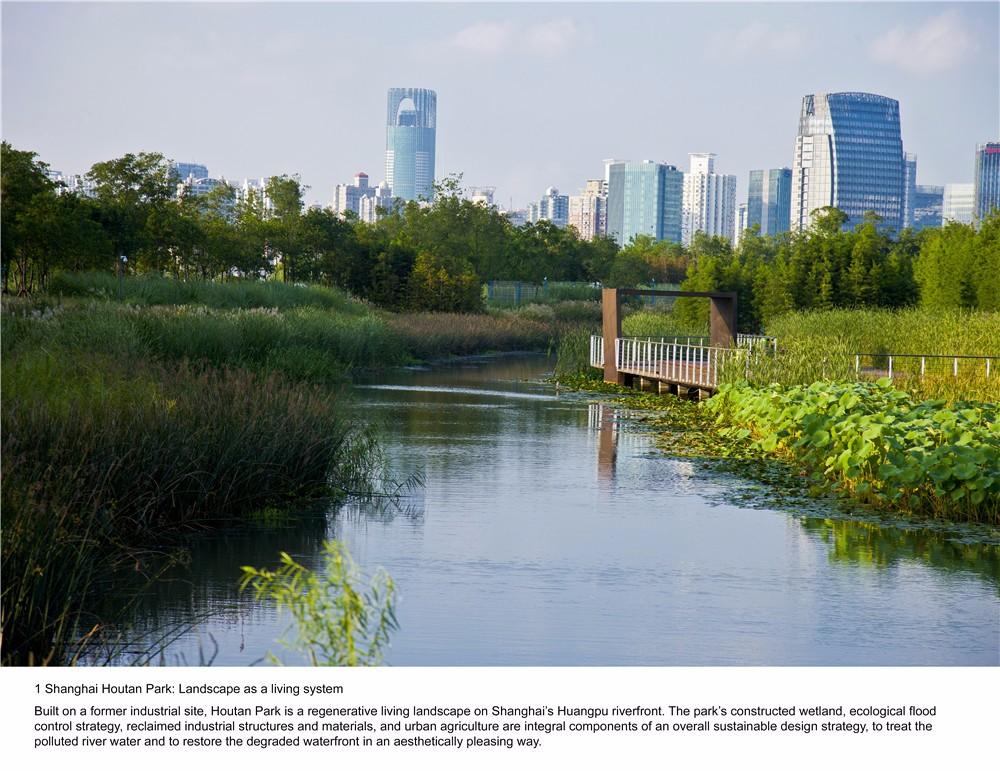

后灘公園為上海2010世博園的核心綠地景觀之一，它既是上海2010年期間世博綠地，也是未來上海市的公共綠地。場地位于“2010上海世博園”區之西端，黃浦江之東岸之與浦明路之間，西至倪家浜，北望盧浦大橋，為狹長的濱江地帶，總用地14公頃。場地原為鋼鐵廠（浦東鋼鐵集團）和后灘船舶修理廠所在地，2007年初開始設計，2009年10月建成并將于2010年5月正式開放。作為黃浦江邊的公共空間設計，場地給設計提出了諸多挑戰。

a、嚴重的水土污染：場地原為工業棕地，工業固體垃圾和建筑垃圾遍地，且埋藏很深。土壤污染嚴重。特別是黃浦江水污染嚴重，為劣V類水。場地原有廢棄地上被外來物種（一枝黃花）入侵，一派荒蕪景象。如何改造生境，營造安全、健康的公共空間是設計面臨的第一大挑戰。

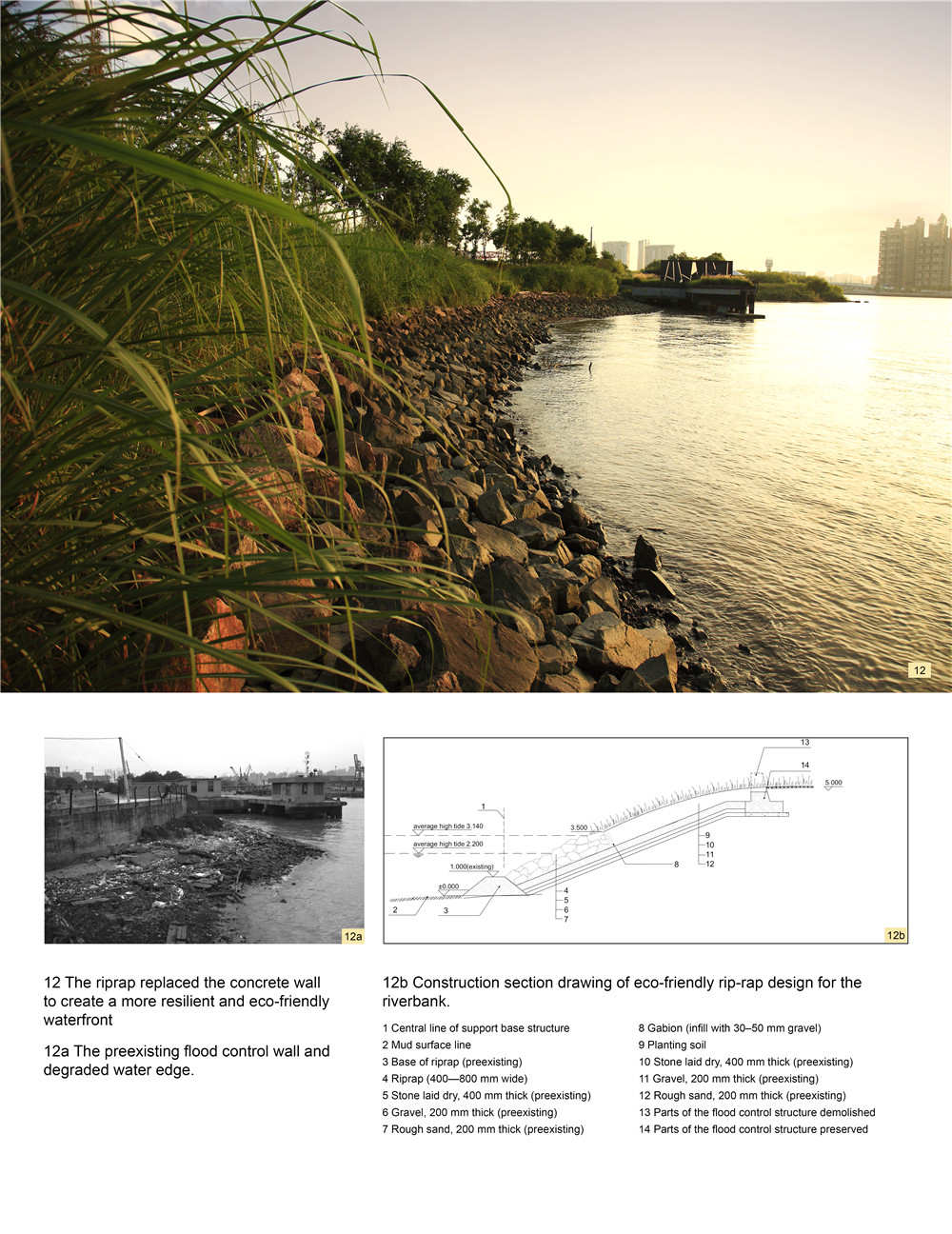

b、濱江防洪：場地地勢相對平坦，大部分場地標高在4米到7米之間?，F(xiàn)狀的防洪墻為水泥硬化工程，防汛墻的設計標高為千年一遇的防洪標準6.7米。而黃浦江的平均潮位為2.24米，平均高潮位3.29米，平均低潮位1.19米。也就是說，江水與防洪堤的高差達3.4-5.5米之間，其中有高差達2.1米的潮間帶。如果放坡處理，必然污泥不堪，且需要有足夠的空間；如果是硬化的陡墻處理，則水在江岸，卻難以親水。如何滿足防洪要求，設計親水、且生態的濱江公共空間，是設計面臨的第二大挑戰。

c、會時與會后場地的雙重需求：場地南部臨接世博園區西入口，場地中部的水門碼頭是世博園南區唯一的水上門戶，場地東部則聯系世博園區中心綠地，所以，后灘公園在世博會期間人流量大且集中。如何合理組織會時人流交通，協調好分流、等候與疏散的關系，成為設計面臨的重要問題。

世博會期間和會后場地的功能定位有所不同：會時的功能定位偏向于生態城市理念的展示、安全疏散、游憩、等候等功能，會后則突出城市濱江公共綠地的功能。如何在設計時考慮相關彈性措施使其既能滿足會時世博綠地的要求，又能方便、經濟的轉化為會后的城市濕地公園，成為設計面臨的另一大挑戰。

d、個性、審美與體驗：場地在紛繁的世博展區和紛雜的黃浦江岸之間，如何在大都市的光怪陸離和世博展區的眼花繚亂中找到與眾不同的個性，以及在滿足生態功能與人流疏散、教育和展示功能的同時，具有獨特的審美體驗，是本設計面臨的又一巨大挑戰。

e、狹長的空間：場地夾于黃埔江和交通性干道（浦明路）之間，呈狹長地形，沿江岸有1.7公里長，寬度在50-80米之間，最窄處只有30米。如何在這樣狹窄的空間內設計滿足多種功能的公共空間，是設計所面臨的又一大挑戰。

2.加強型人工濕地系統設計

a.內河人工凈化濕地

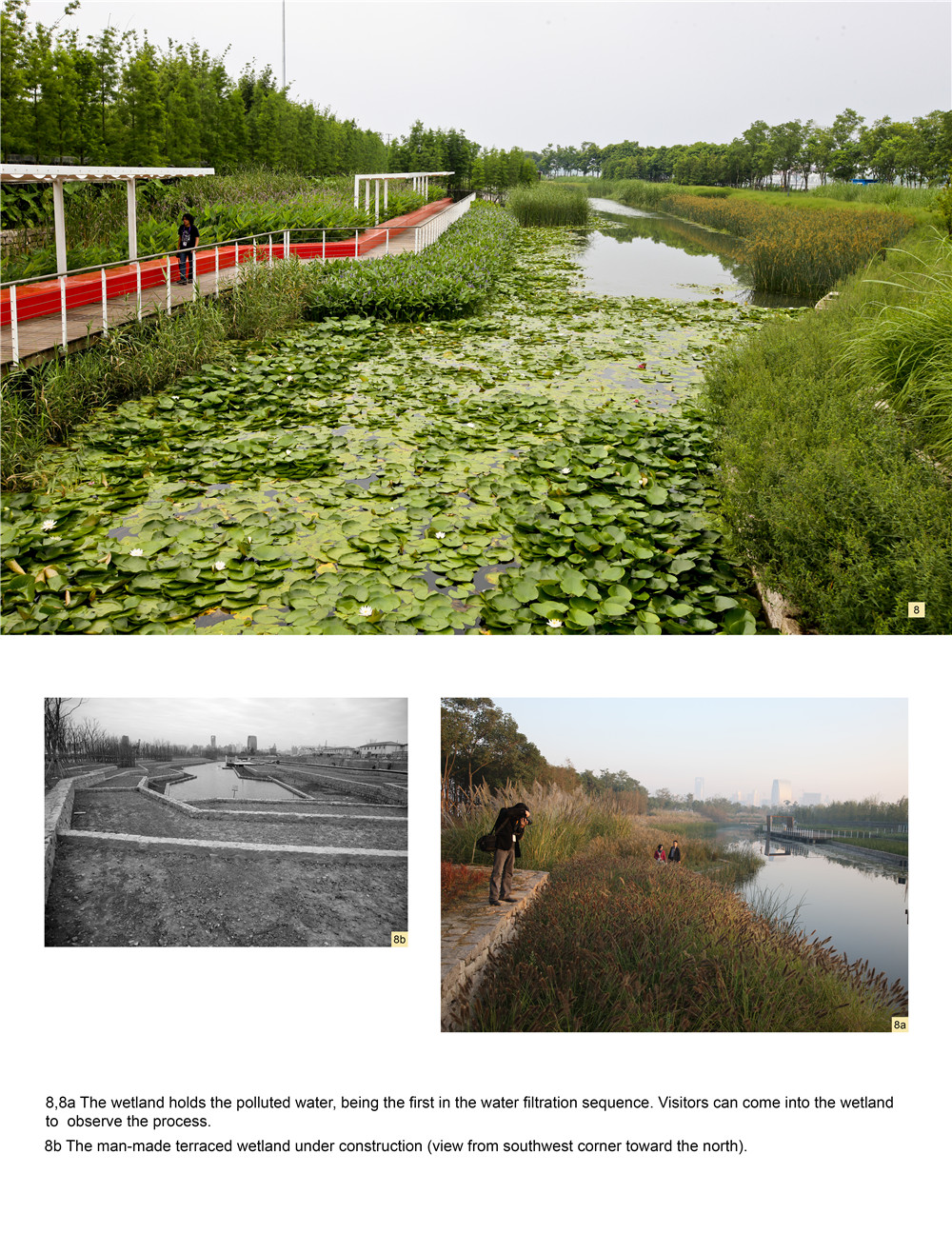

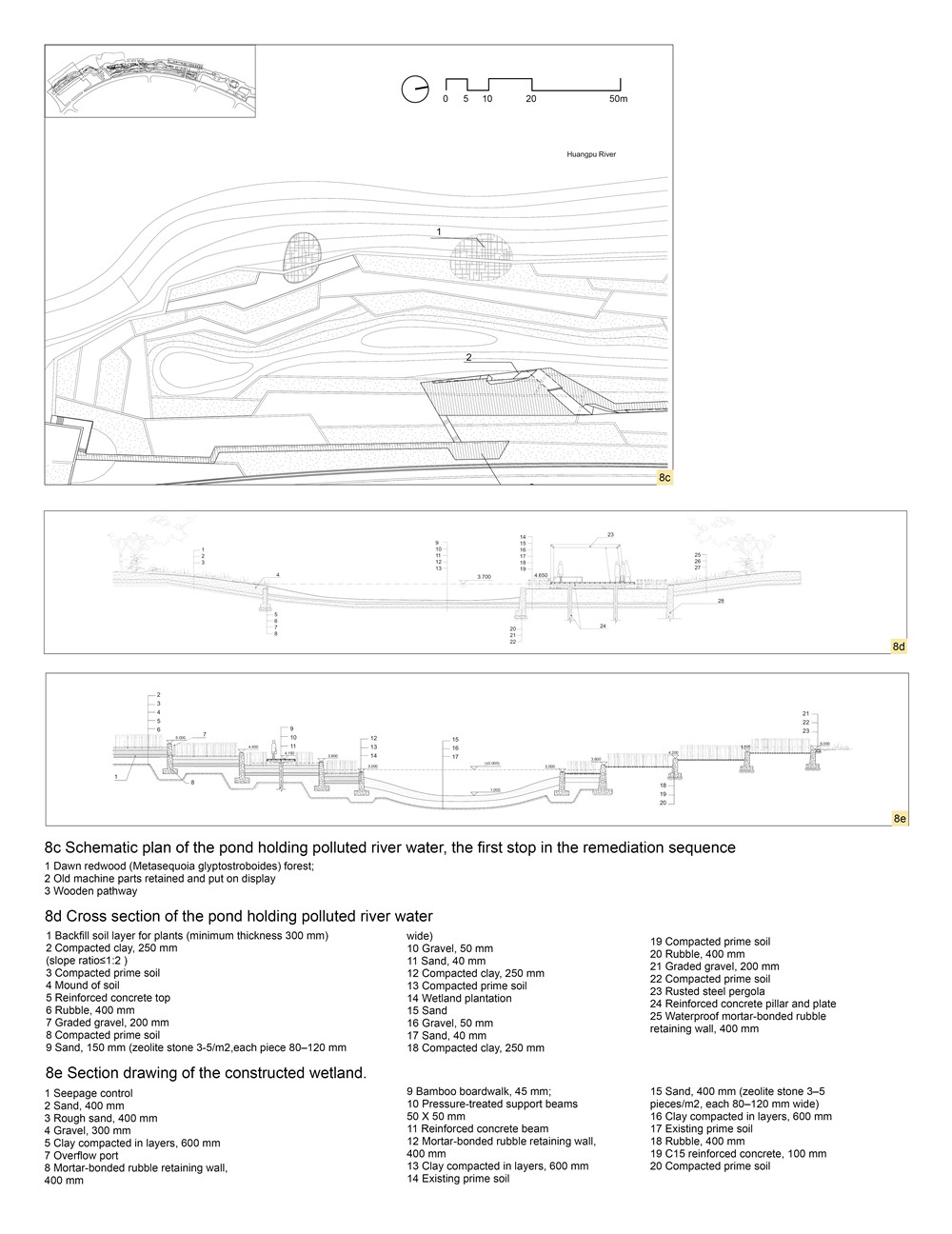

加強型城市人工濕地凈化系統技術全套應用在了上海后灘公園的內河人工凈化濕地建設中。內河凈化濕地位于場地的中間層，整體功能突出濕地作為自然棲息地和水生系統凈化功能、生產以及審美啟智和科普教育等功能，是后灘公園中的核心內容。

b.水生植物種植與管理

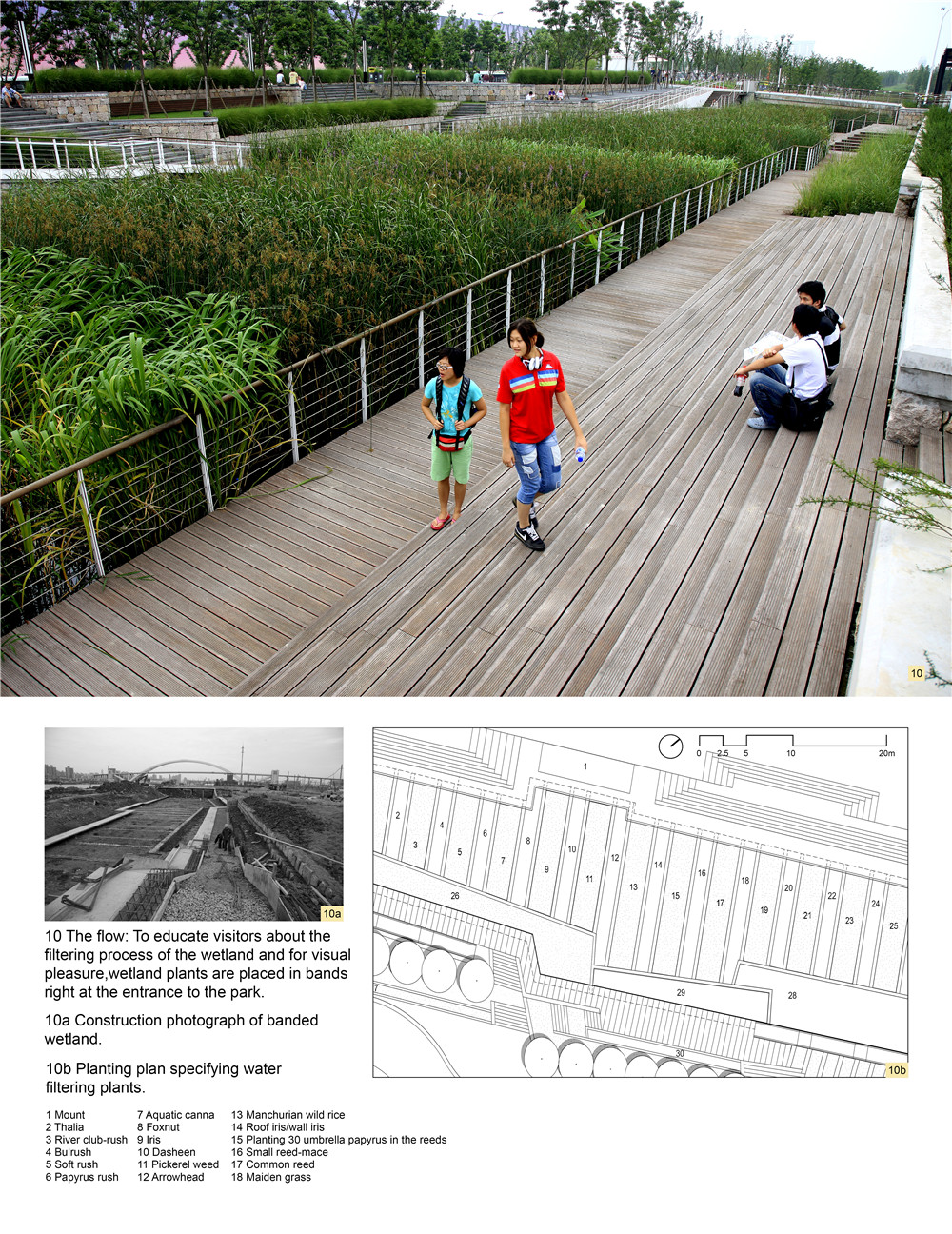

人工濕地設計的另一關鍵問題是根據水質凈化功能的需要合理配置鄉土植物。人工濕地對有機物有較強的凈化能力，生活污水中的有機物通過濕地的過濾、沉淀和微生物分解等作用，對BOD，COD的去除能力可達80%以上。通過正確的設計和植物選擇，可使人工濕地發揮很好的生態功能。上海世博后灘公園的濕地植物景觀帶主要由各種當?shù)剜l(xiāng)土植物組成，由耐濕喬木、濕生植物、挺水植物、浮水植物、沉水植物按照一定的空間平面布局共同構成一個完整的濕地植物群落，為生物多樣性提供良好的條件，同時作為一個完整的水體過濾凈化系統，為中心綠地提供充足的符合景觀用水標準的水源。

濕生植物本身具有良好的固土作用，同時在雨季對河水有一定的涵養與協調功能，水邊濕生植物有萱草、梭魚草、石蒜、石菖蒲、紫苑、馬藺、鴛尾，帶狀種植，形成區域特色；；挺水及浮水植物本身具有很好的觀賞價值，同時能對水中的污染物及有害物質進行吸收、過濾、分解及轉化，從而起到凈化作用，挺水植物有菰、蘆葦、香蒲、荻、水蔥、酸模、千屈菜等；沉水植物以水下造氧植物為主，水下造氧植物在扼制污染池水的藻類生長方面起至關重要作用，沉水植物有眼子菜、金魚藻、水鱉、輪藻、苦草、狐尾藻等。浮水植物有水花生、莎草、槐葉萍、鳳眼蓮等 （表3.4-2）。

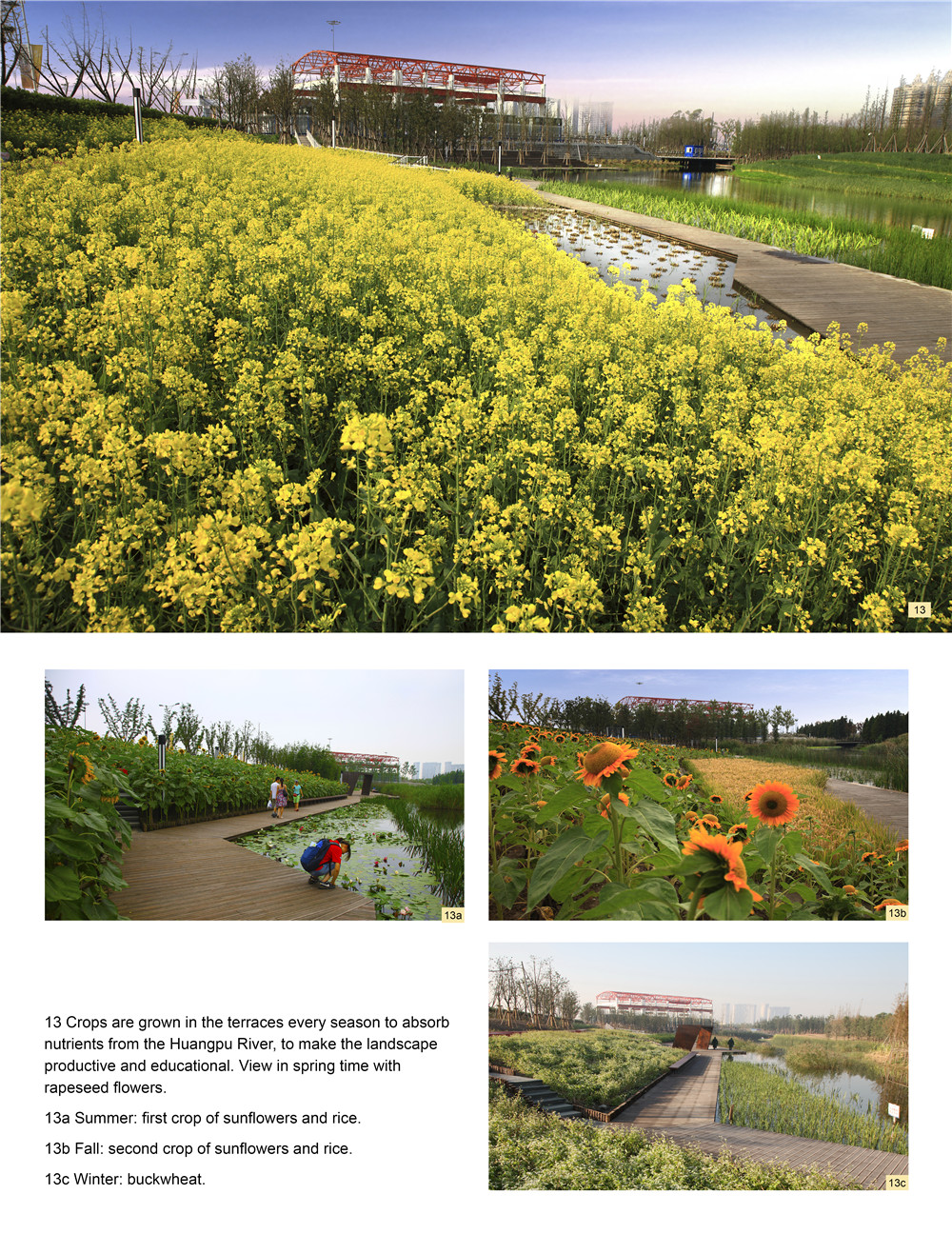

由于富營養是黃埔江水的主要特征，生產性作物也被大量在公園中輪作，以用于營養物的吸收，生產的過程就是水凈化過程。水生植物的生物體是很好的飼料和肥料,在檢驗沒有重金屬污染后,可作為飼料.如果有重金屬污染,則可作為纖維植物的肥料。蘆葦則是很好的造紙材料和建筑材料、燃料等等。收割是凈化濕地系統不可或缺的組成部分,以避免二次污染。

c. 水生動物的放養和培育

生態平衡是動態平衡，一個穩定的生態系統除了植物群落外，動物群落同樣必不可少。水生生態系統也不例外，水生動物對于系統穩定，食物鏈的構成，以及生態環境的維持等多方面起著重要的作用。規劃后的后灘濕地所表現出的濕地景觀有林地、灘地、淺水區濕地、深水區濕地等。不同的濕地景觀體現了植物群落多樣性，即動物的生境多樣性，從而也就決定了動物多樣性。

動物放養原則一是以上海地區本地種為主，適當添加能適應當?shù)貧夂蚝退|(zhì)的外來種。二是兼顧經濟、景觀、生態三方面因素，從群落構建與生態系統穩定性上綜合考慮。

d.節點與步行網絡設置

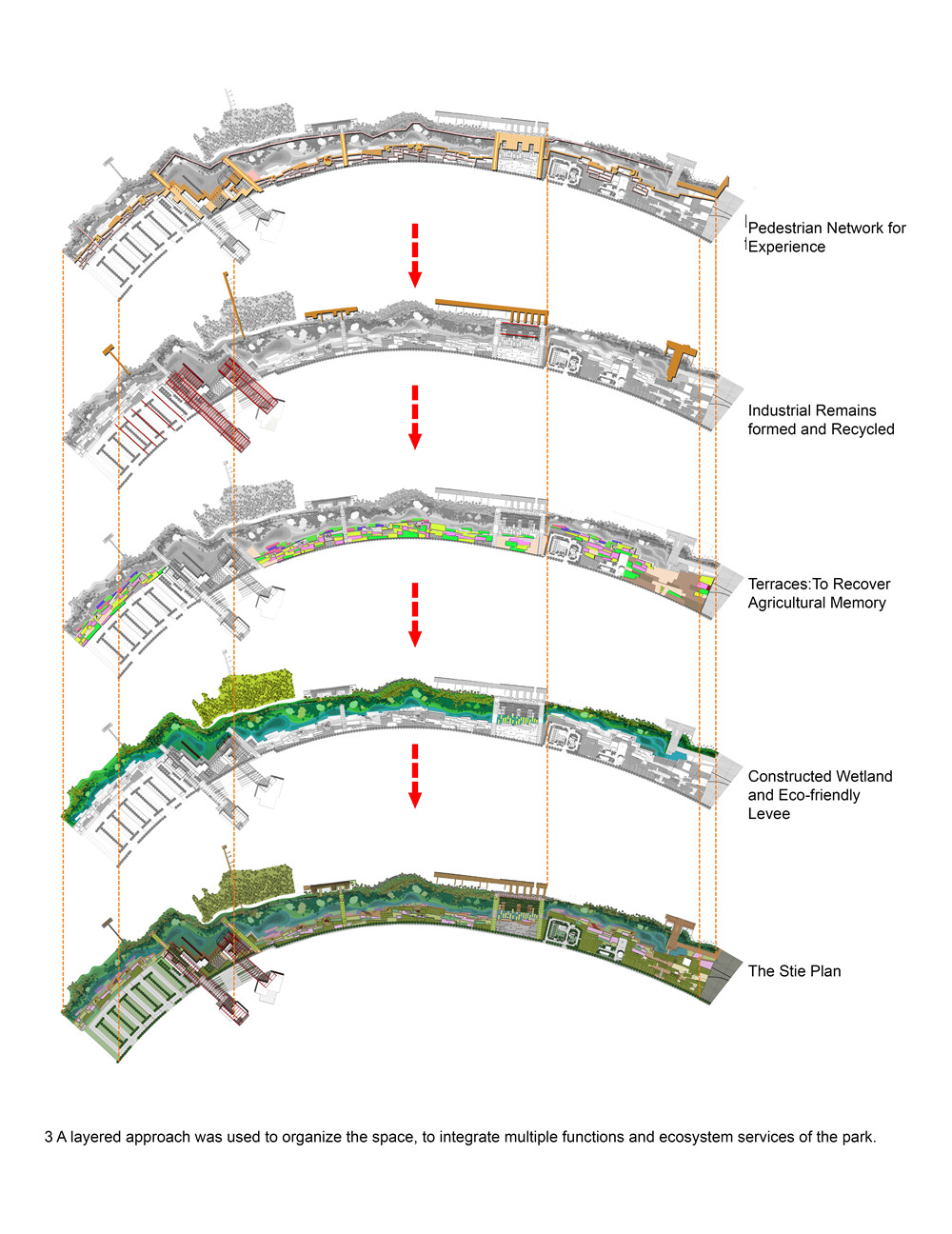

作為上海世博會的一個主要公園，在這樣一個寸土寸金的城市，人工凈化濕地系統不僅僅提供了美景和游憩的空間，更應該成為一個展示生態文明理念，進行生態教育的窗口。而這一目標的實現，則是通過巧妙而藝術的多個節點和一個連貫的步道網絡來達成的。

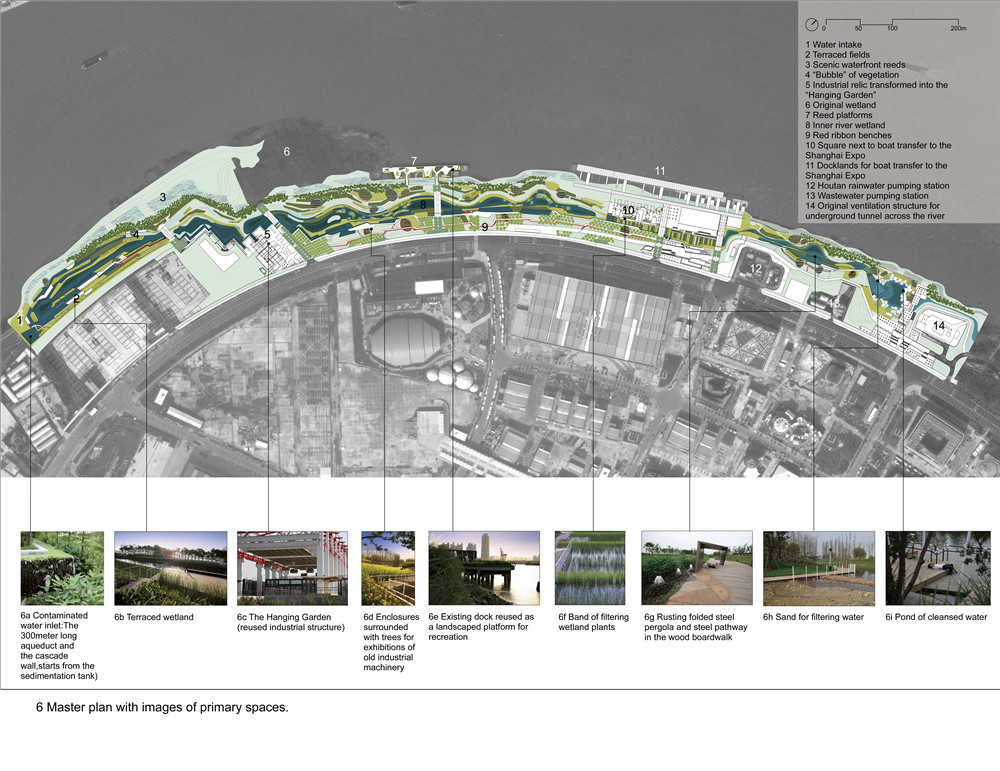

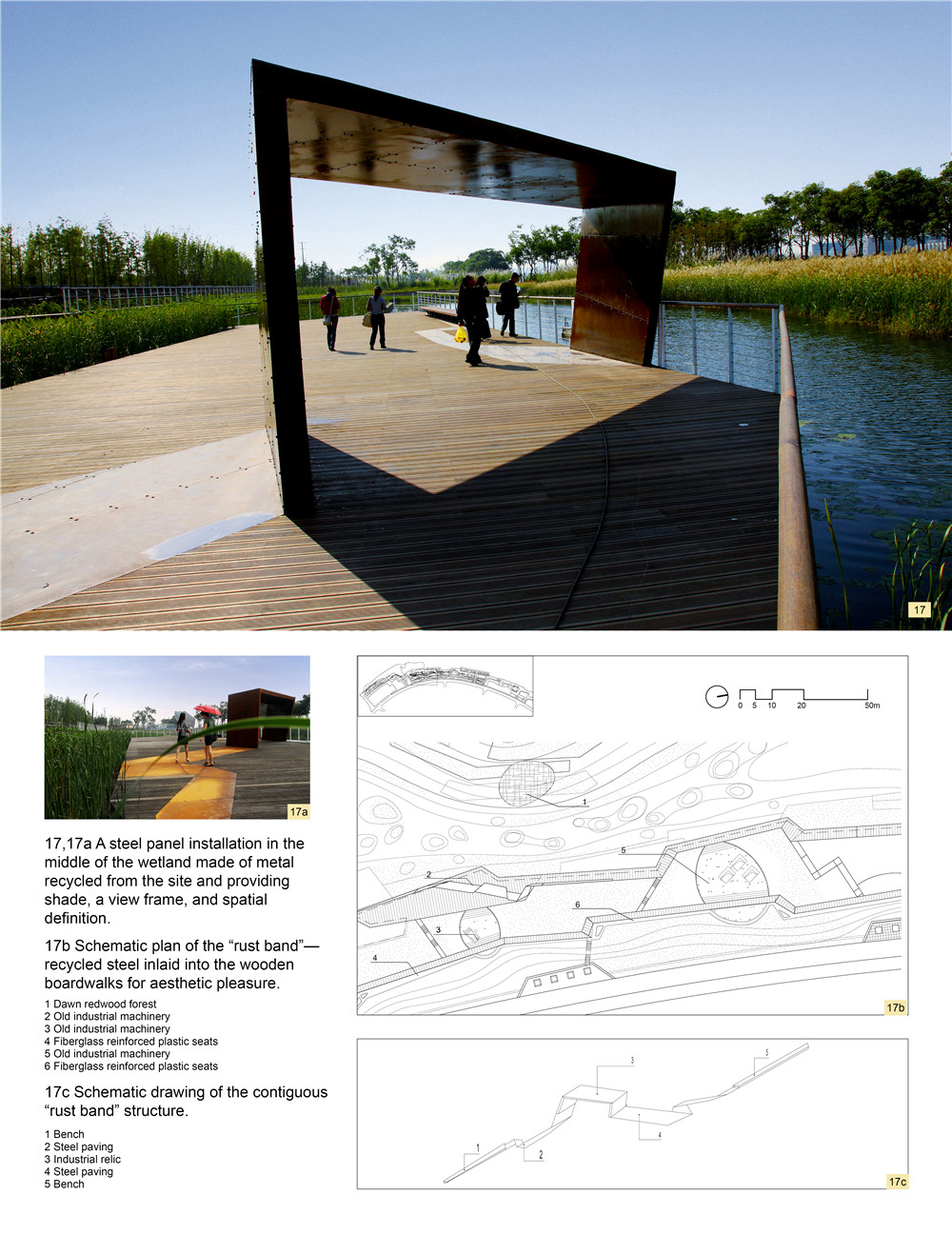

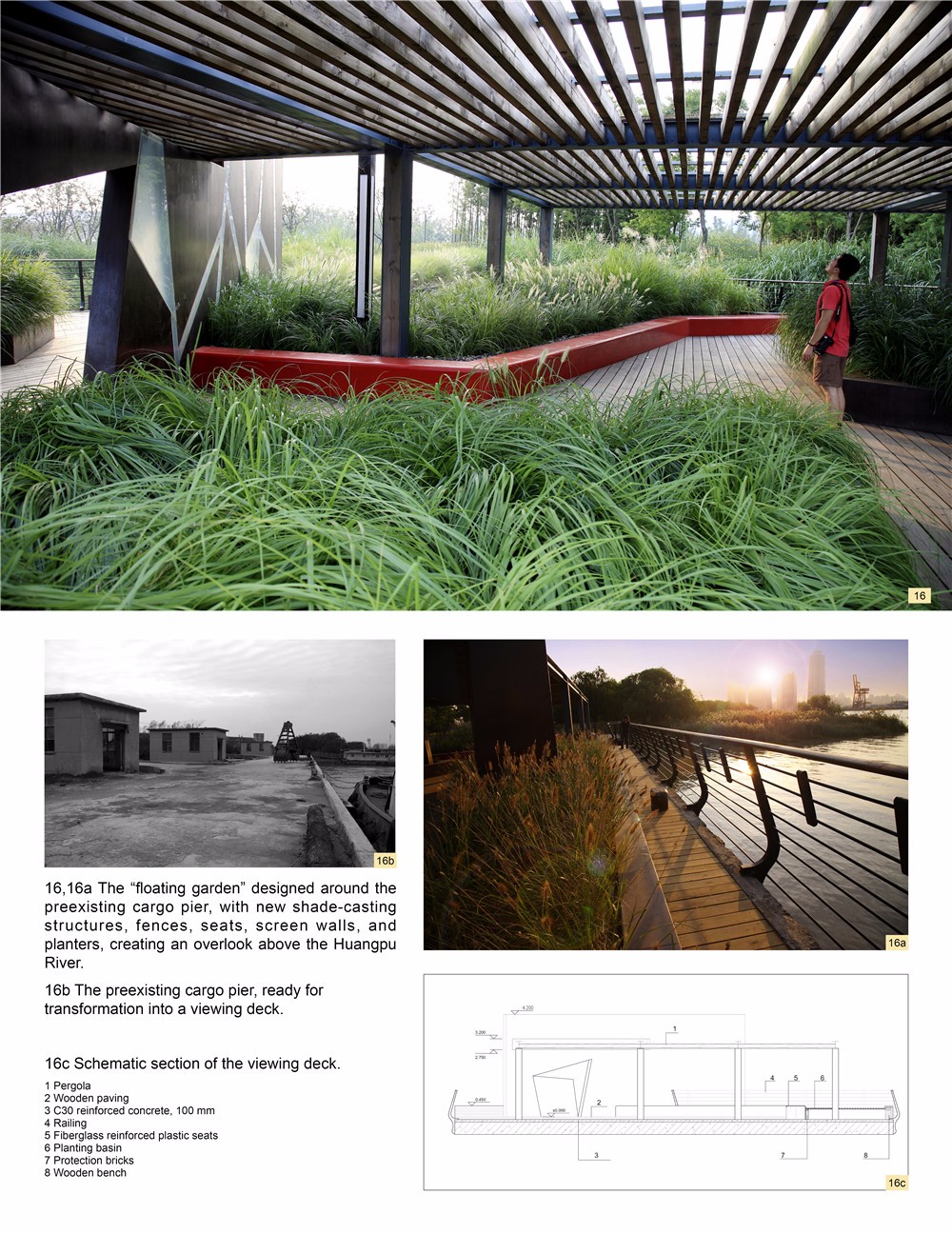

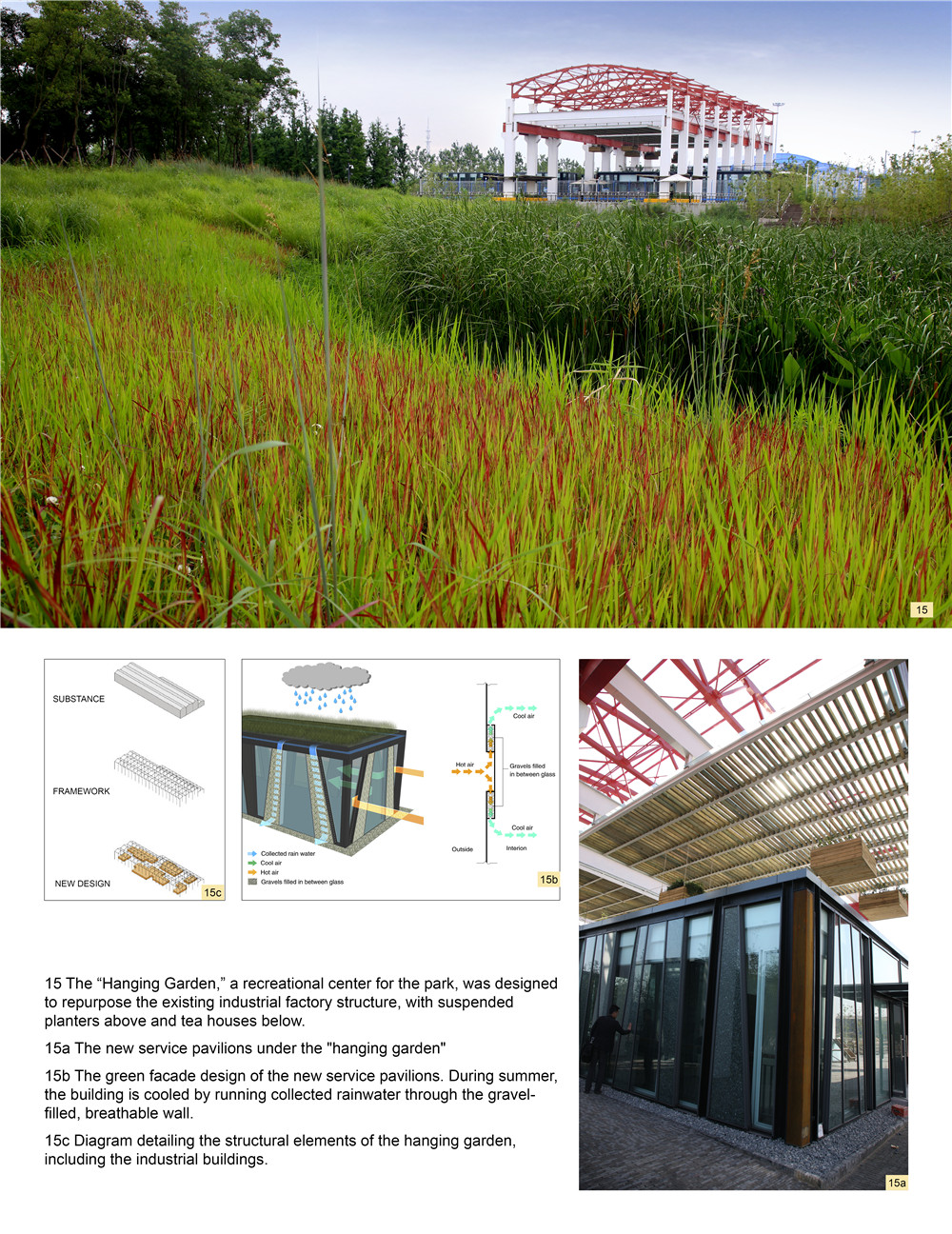

節點包括三種類型：密致的體塊——由樹陣或竹叢構成塊狀實體，布置在步道線上，分割著步行游覽的空間體驗；圍合的容器——由樹叢圍合成可供展示或休息的圍合的容器，它們用于當代藝術展示和來源于場地的舊機器等展示；開敞的場與平臺：包括南端的“涼臺問渠”，公園中部的“空中花園”（綜合服務中心），“水門碼頭”、“清潭粉荷”等廣場，供人聚合之用；這些節點與步道網絡相結合，常有步道從中穿過，創造出獨特的空間體驗。

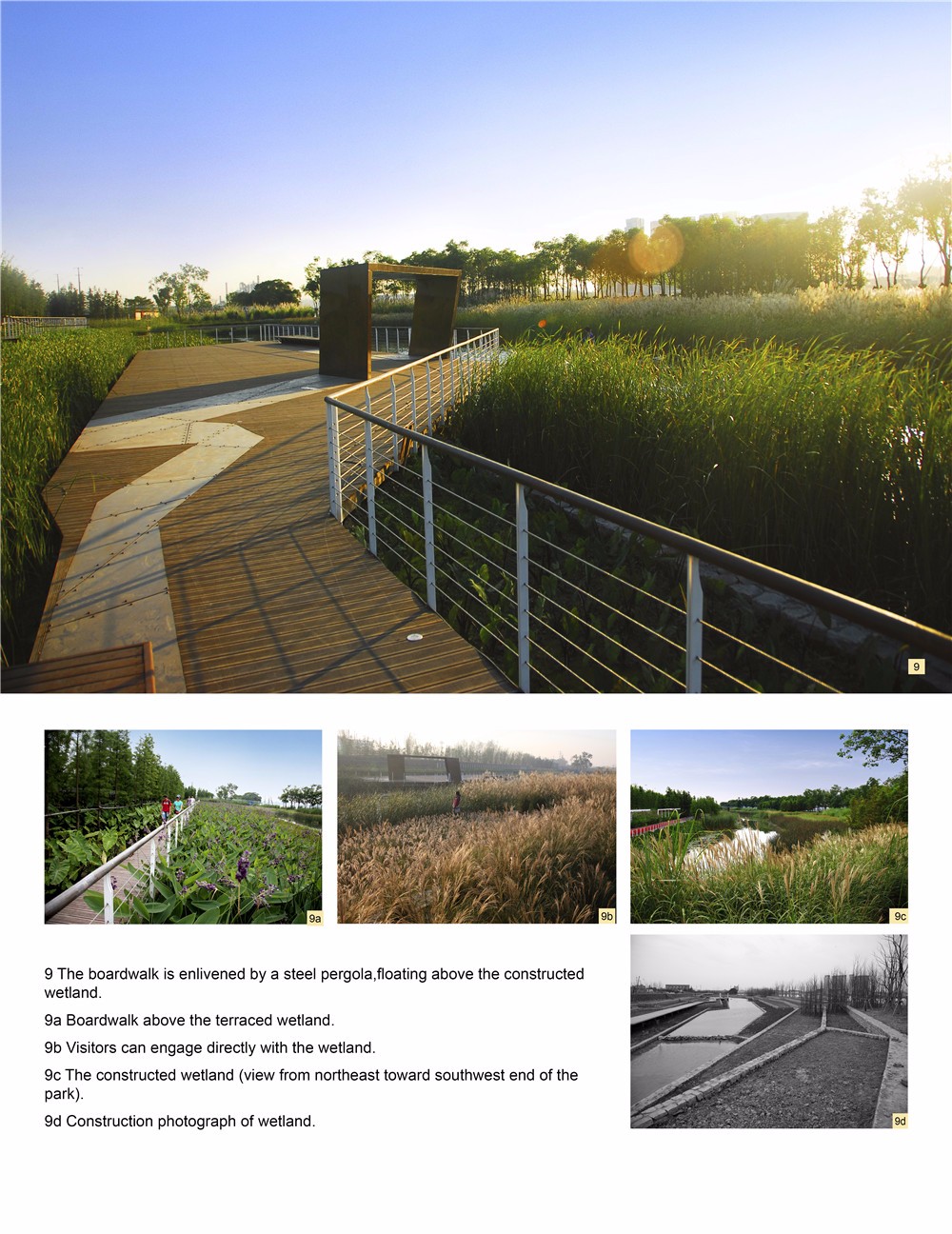

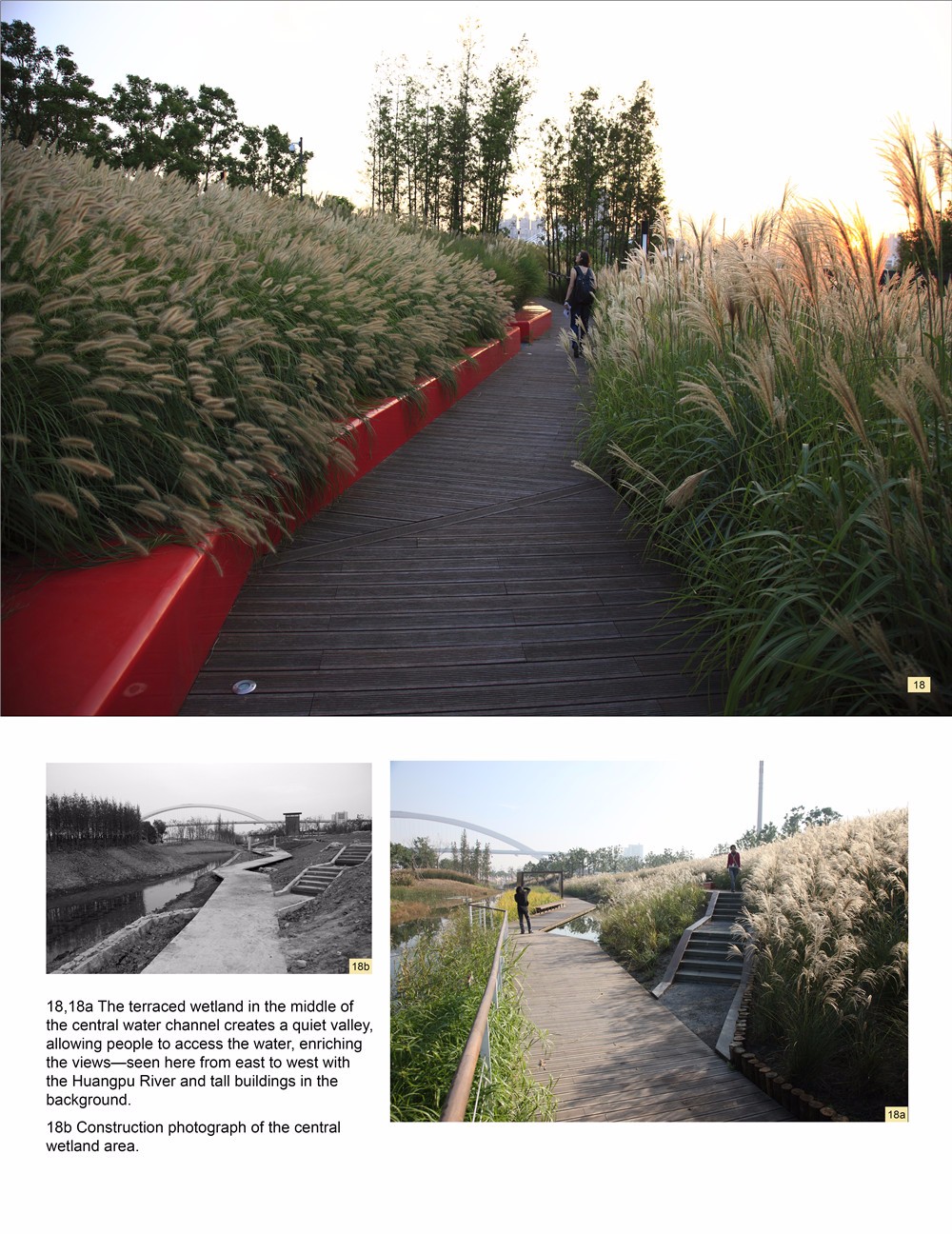

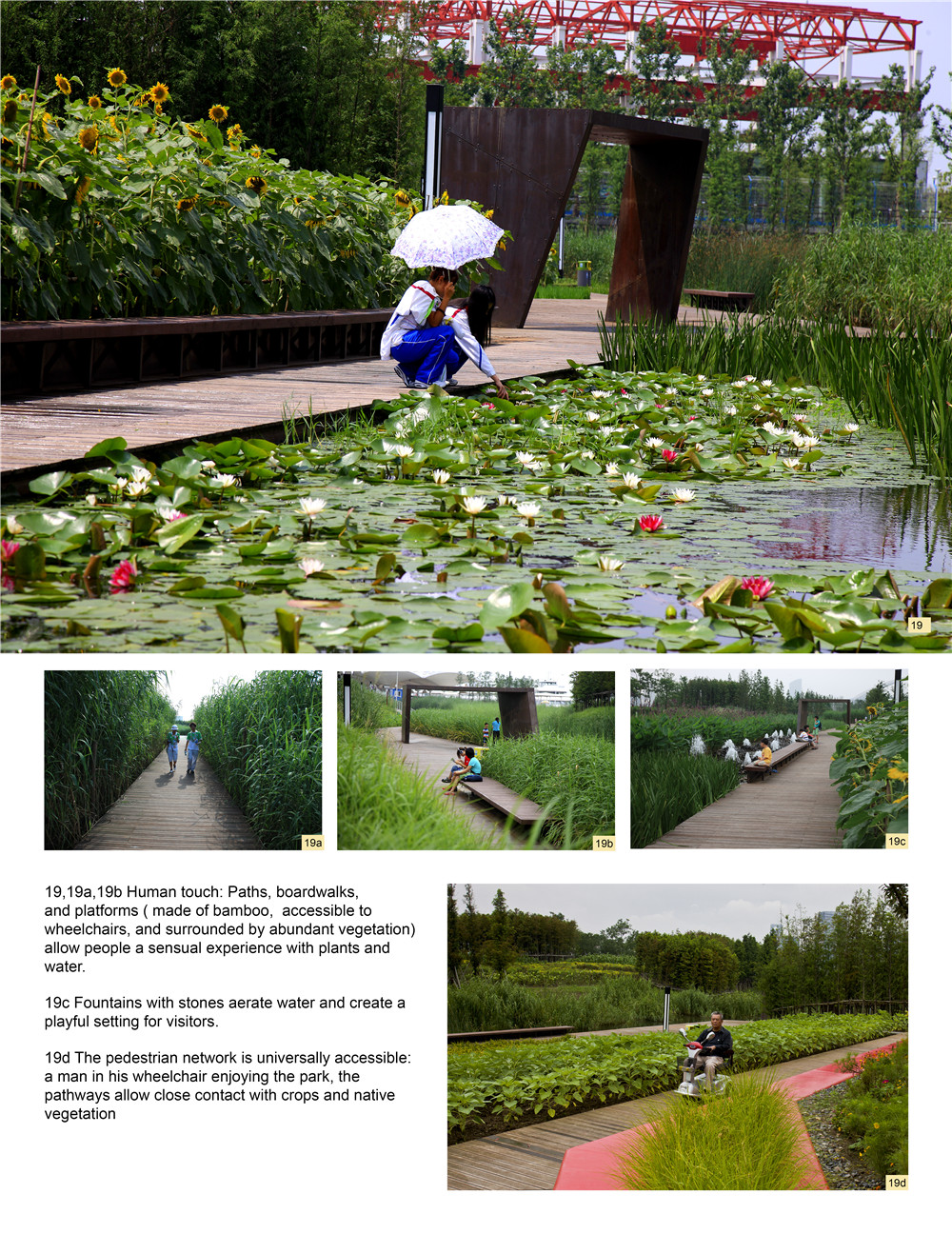

后灘公園的步道網絡是一個彈性的適應性系統：1）它需要同時適應會展期間和會后的人流需要；2）適應地形，由于防洪需要和內河谷地營造，創造了豐富的空間，豐富多樣的步道的設計使游客們能體驗到江岸之寬闊、溪谷之幽深、凌空跨越、曲折穿越等多種感受；3）與濕地和植被相呼應，步道系統大量使用了架空和半架空的棧道和平臺，也注重與植物高度、密度變化的配合，使行人能更貼近自然又有豐富的體驗。良好的體驗，將審美啟智與生態教育貫行于潛移默化之中。

3.建成后效益及評價

后灘公園建立了一個可以復制的水系統生態凈化模式；同時，它吸取農業文明的造田和灌田智慧，讓自然做功，形成低碳和負碳城市景觀，為解決當下中國和世界的水環境問題提供一個可以借鑒的樣板，創立了新的公園建造和管理模式。它生動的注解了“城市讓生活更美好”的上海世博理念，向世界表達著中國的環境危機意識以及面對危機努力尋求解決途徑的信念。

a、生態效益

通過加強型人工濕地凈化技術模塊，每日凈化污水2.5×106L。將水質從V類水凈化成II，即適合于景觀綠化用水和景觀水體游憩用水。處理后的水不僅可以提供給世博公園做水景循環用水，還可以滿足世博園每日綠化澆灌、道路沖洗和其他生活雜用水的需要。水質凈化設計的原理是遵循自然濕地凈化的機理來設計人工濕地的結構，其中，水質凈化過程中的多種元素，均可作為美的景觀。ASLA評委高度評價了后灘公園的成功設計：“建立了一個可以復制的水系統生態凈化模式，低成本高效能，為解決當下世界性的環境問題提供一個可以借鑒的樣板。”

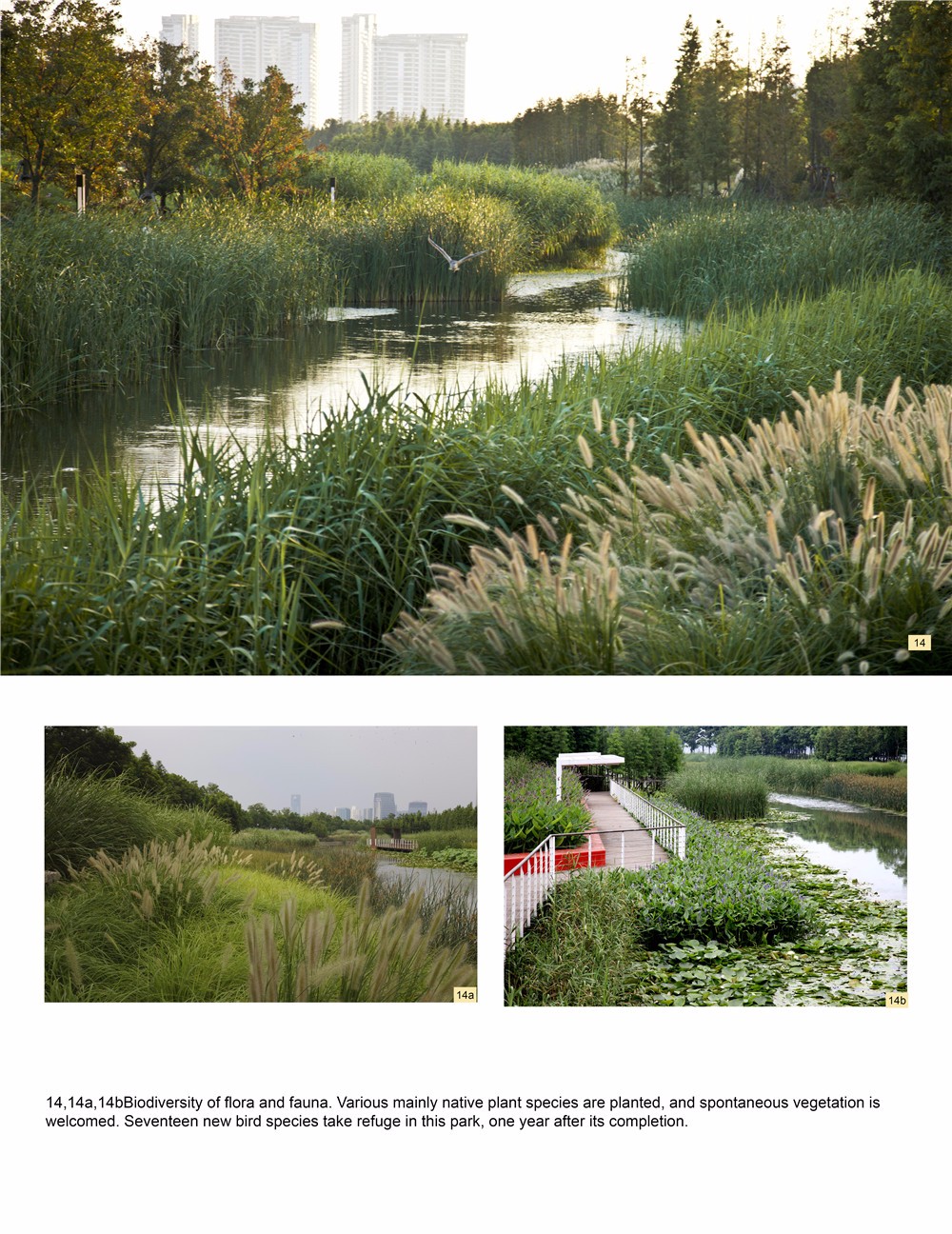

上海后灘公園濕地生境的營造和生長，截至2012年相比公園建設以前的數據，新增生物多樣性包括植物165種，動物137種。

可消納周邊綠色空間及河流雨洪水約1.6×108L/年，蓄滯雨洪水量約1.03×108L/年，降低雨洪徑流近100%，約合每年1.09×108L/年。

將防洪標準從20年一遇提高到1000年一遇，防洪能力現今達到了234158m3。后灘公園每年共計585可喬木樹蔭吸收了碳排放量約238噸，蘆葦?shù)壬a(chǎn)性植物每年的生產總價值可接近2萬元。

b、經濟效益

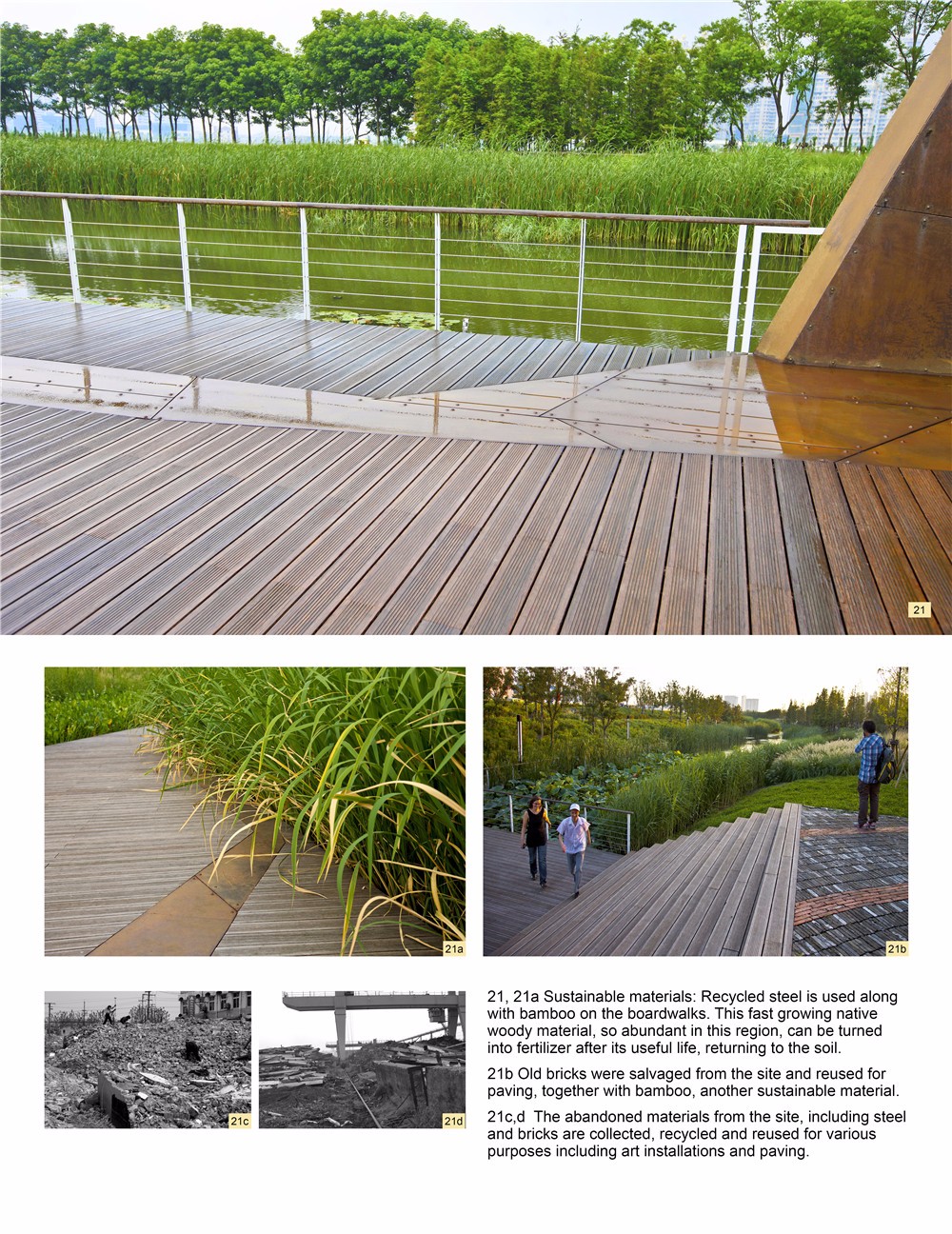

通過再利用和改造公園工業遺址，阻止了約37噸后工業遺址鋼架結構遭廢棄和填埋，預計節約了8萬元。再利用工業遺跡的磚石于鋪地，預估節約了2.9萬元。

相比世博會其他公園工程造價，節省成本71.19元/m2。相比世博會其他公園綠化管理和維護成本，可節省成本2.8元/m2.

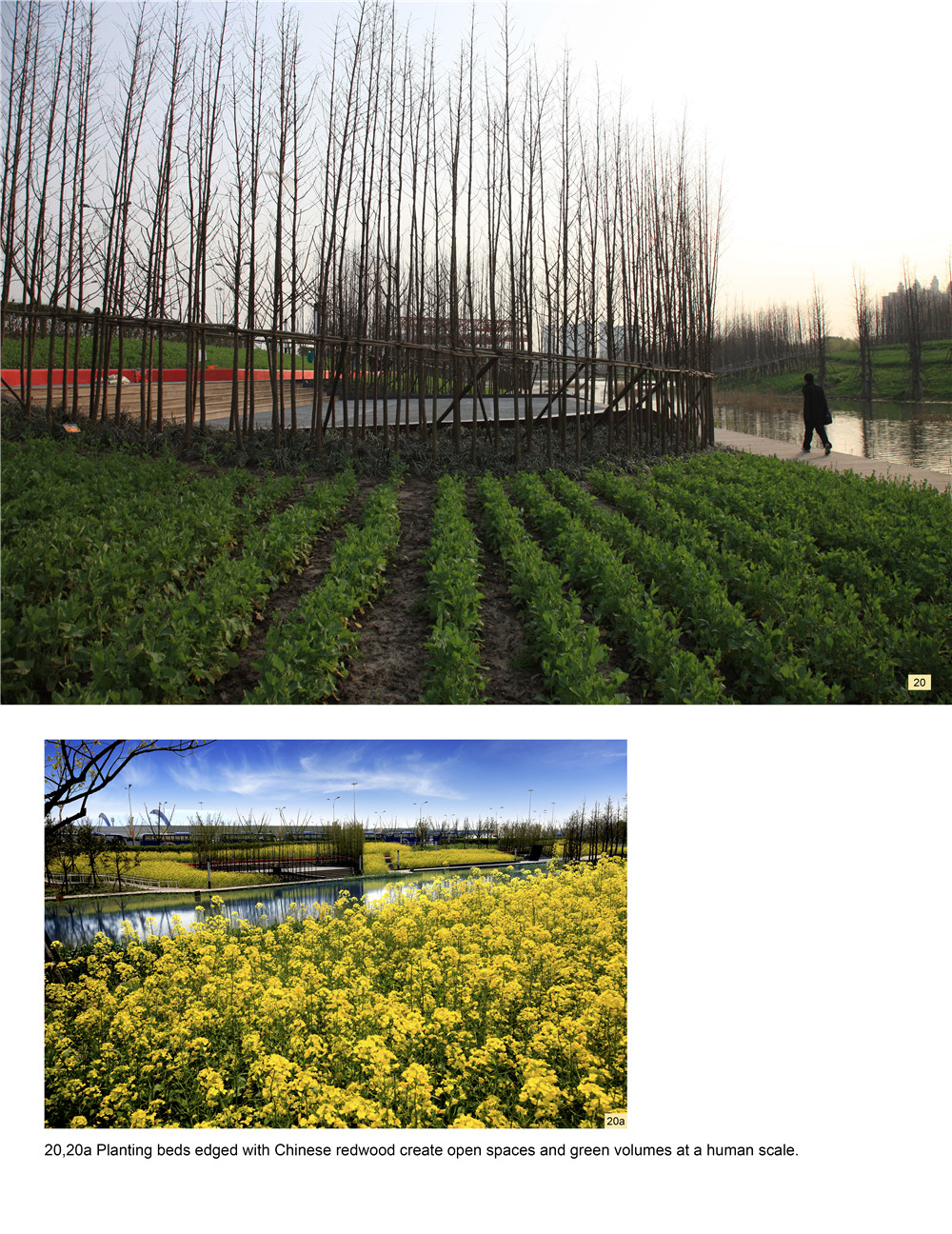

公園生產性景觀包含小麥、向日葵、油菜花和蔗糖，每年生產總價估算值可達11447.1元。

c、社會效益

后灘濕地公園成為世博時期重要的游客訪問目的地，游客量達到590640人。場地3.5km長的游憩步道串聯各級濕地景觀，景觀變化多樣而游憩效果明顯。在設計和施工過程中共獲得8個國家設計專利。該加強型人工濕地凈化技術模塊在上海后灘公園實現后，已在北京土人設計公司之后的20-30個項目中采用。該項目已被國際上個大學校作為教材。

2010年3月，北京大學建筑與景觀設計學院院長俞孔堅帶領哈佛大學校長福斯特參觀上海后灘公園，詳細講解了后灘公園如何利用黃浦江邊的廢棄工業遺址，建立了一個可以復制的水系統的生態凈化模式，同時創立了新的公園管理模式。2015年3月17日，哈佛大學校長德魯?福斯特（Drew Faust）訪問清華大學并發表演講特別提到了土人景觀的上海世博后灘公園項目，她在五年前的那次參觀，不經意間讓他難以忘懷：人工構筑的濕地，可以如此凈化河水，低維護的城市公園，可以如此溝通城市文化，景觀設計學，可以如此充當自然環境的守護者。
