大時代，小愛情

這是一個獻給平凡人小愛情的裝置。在地球上最大城市，最高密度，最多高樓大廈，最貴地價，最看重金錢與效率的大背景下，我們依然可以有平凡而真實的愛情。

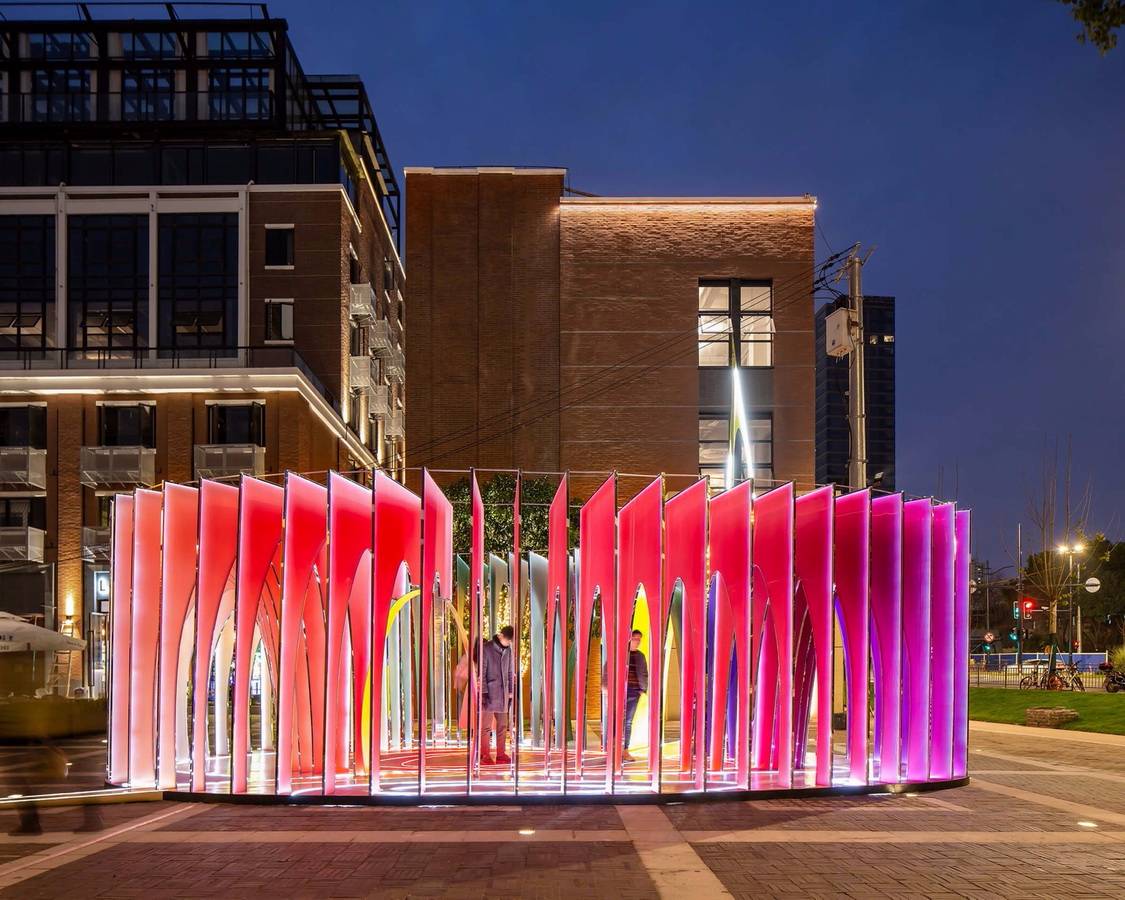

^外景

世界上最遠的距離是人與人之間心的距離。超級尺度下的上海有全世界最高的人口密度，在每天擁擠的生活背后卻是人與人之間最疏遠的距離。愛情也經歷著金錢，家庭，未來，現實和誘惑的考驗。兩顆心從疏遠到誕生新生命的全過程，在魔都的宏大敘事背景下顯得尤為充滿人情味和挫折。

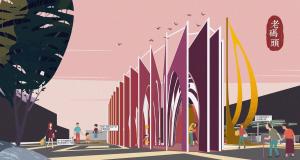

^漫畫

^漫畫

場地：上海灘的十六鋪

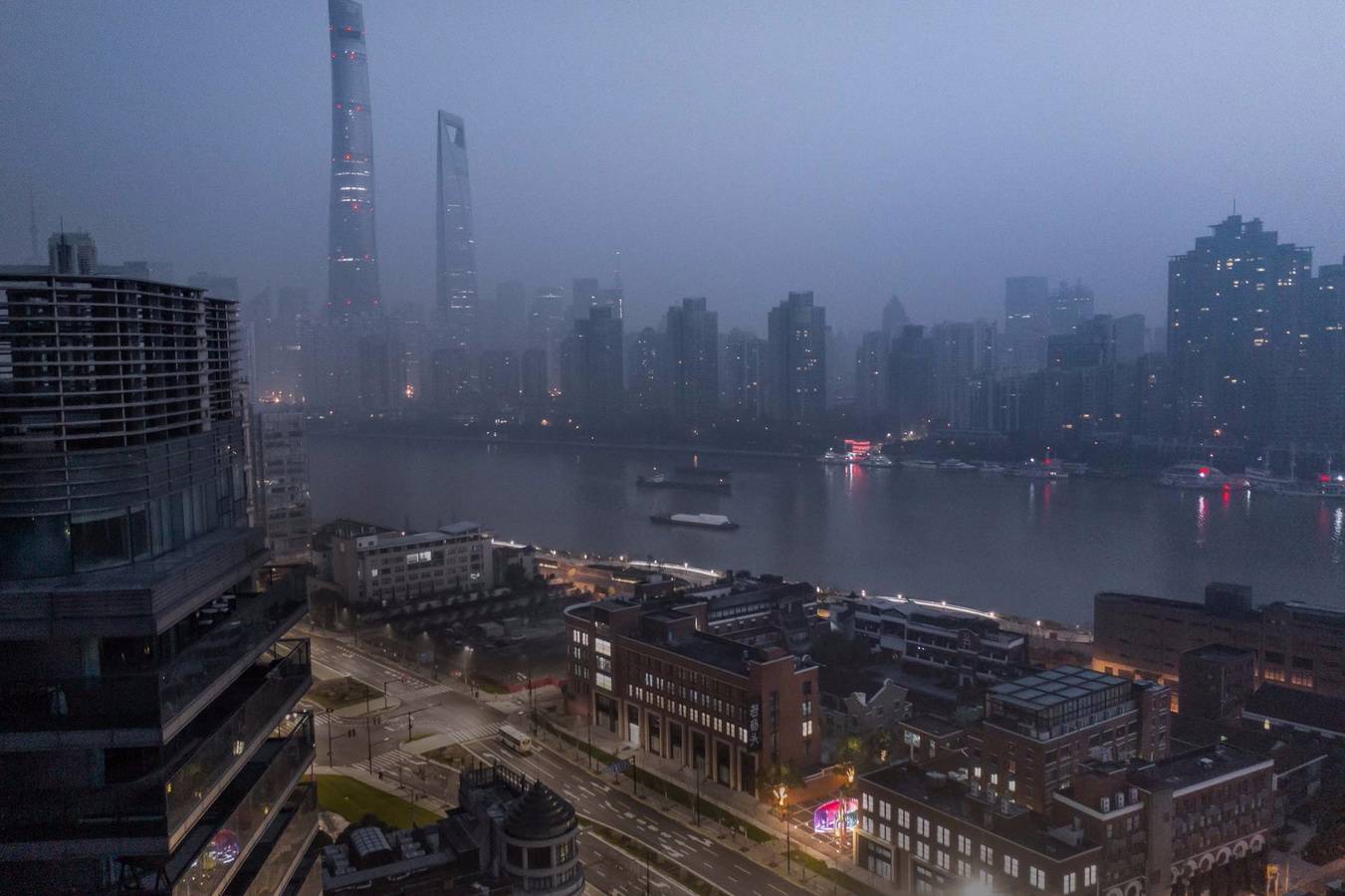

場地地處外灘老碼頭，是舊時的“十六鋪”，屋頂?shù)臍W式露臺，看黃浦江江水滔滔，樓下曾是黃金榮、杜月笙的倉庫，述說著上海灘的嬉笑怒罵。遠眺是卻是高聳入云的陸家嘴，上海中心，環球金融中心和金茂大廈昂首展示著資本的力量?，F(xiàn)實魔幻主義的對比就如同上海從古至今在大時代中不斷變遷。老碼頭如今已經打造成為文藝的海派創意園，在充滿歷史歷史老建筑中，業主希望加入年輕元素的一個互動裝置。

在巨大時間尺度和巨大的空間尺度中，我們找到了最貼近人心的切入點：愛情。

^鳥瞰

^{老建筑圍繞的互動裝置}

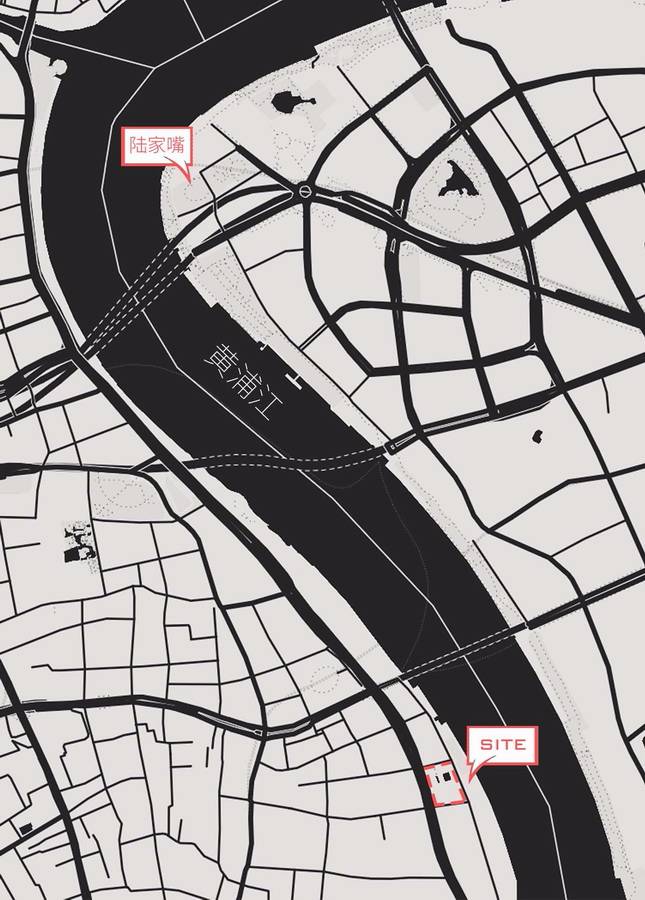

^區位

愛情是人生的相遇

整個裝置由彩色陽光板形成一個愛心造型，通過高聳的一個箭頭形成一箭穿心。通過男女分開的通道象征愛情的心路歷程。男女分別通過2邊的入口進入2邊的通道，男生通過代表誘惑的紅色通道，女生通過代表挫折的綠色綠色通道共同到達中間的出口。然后二人共同站在中間紅心的中心，觸發壓力傳感器，點亮中間的紅心，同時觸發箭頭上的燈光，形成一箭穿心的效果。這是設置在箭頭頂部的攝像機拍攝下二人美好的瞬間。

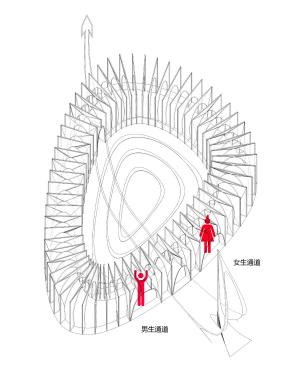

^游玩順序

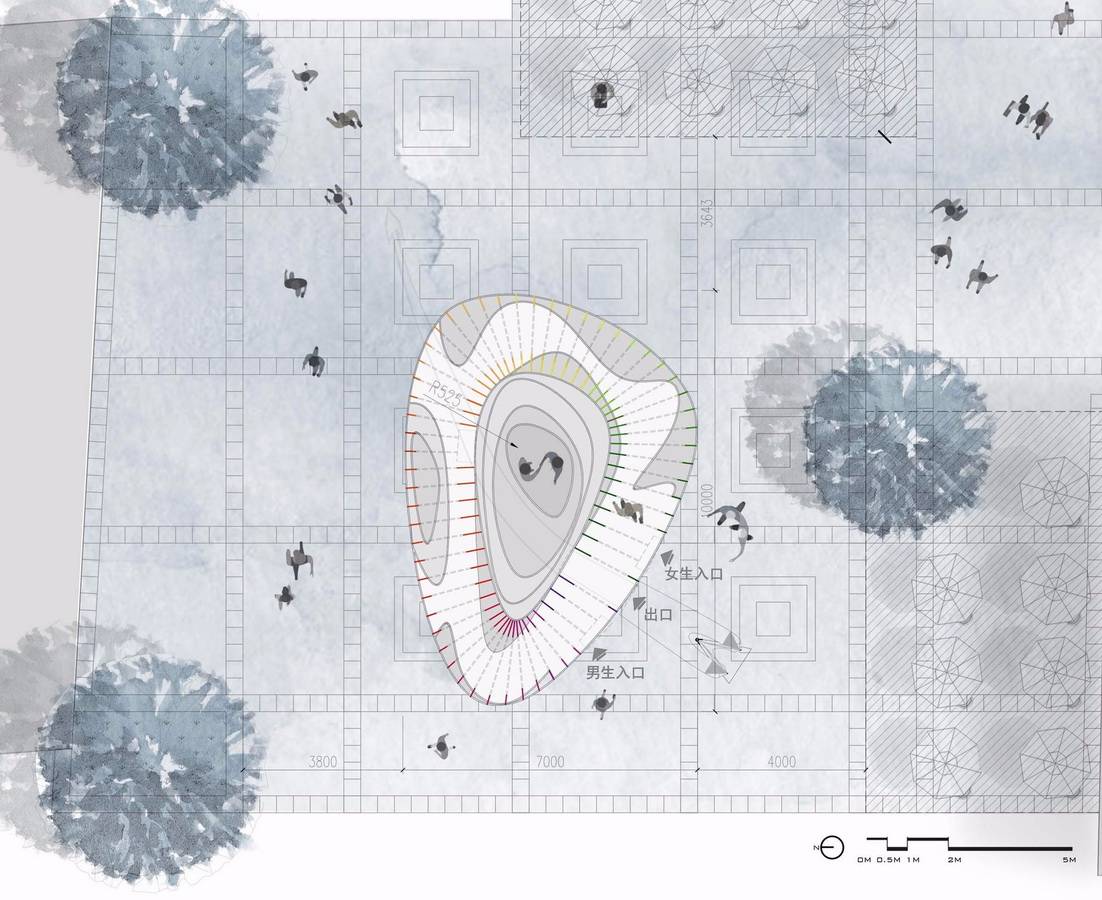

^平面圖

互動空間體驗

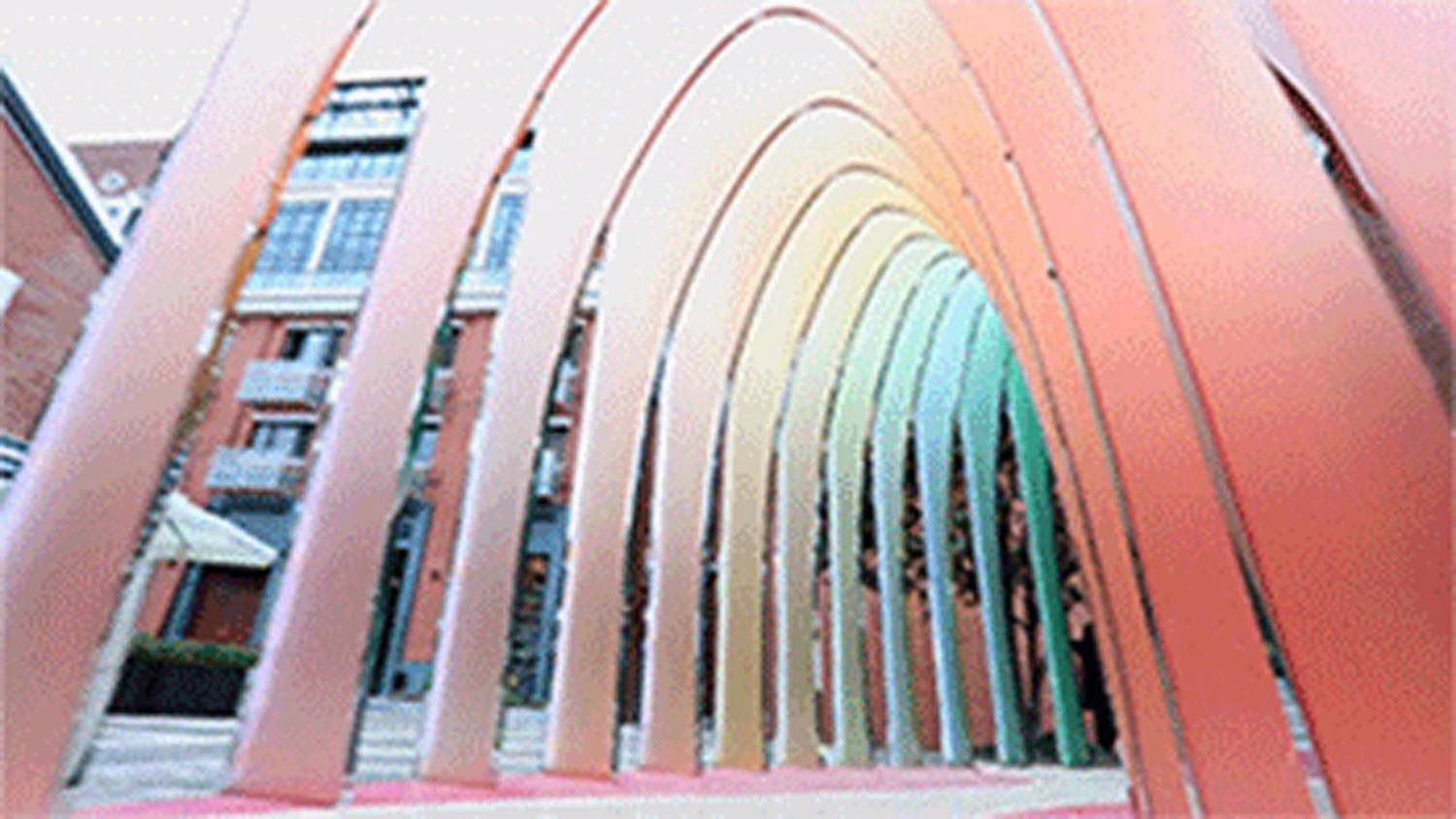

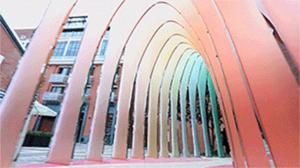

裝置由顏色連續變化的彩色陽光板組成，內部為變化高度寬度不斷變化的拱頂，綿延向前，連續成環。連續而又韻律的陽光板如同潮水一般向后一扇一扇退去，如同行走在愛情的序曲中。通過空間的高低變化，形成男女有別的行走體驗序曲部分。

^近景鳥瞰

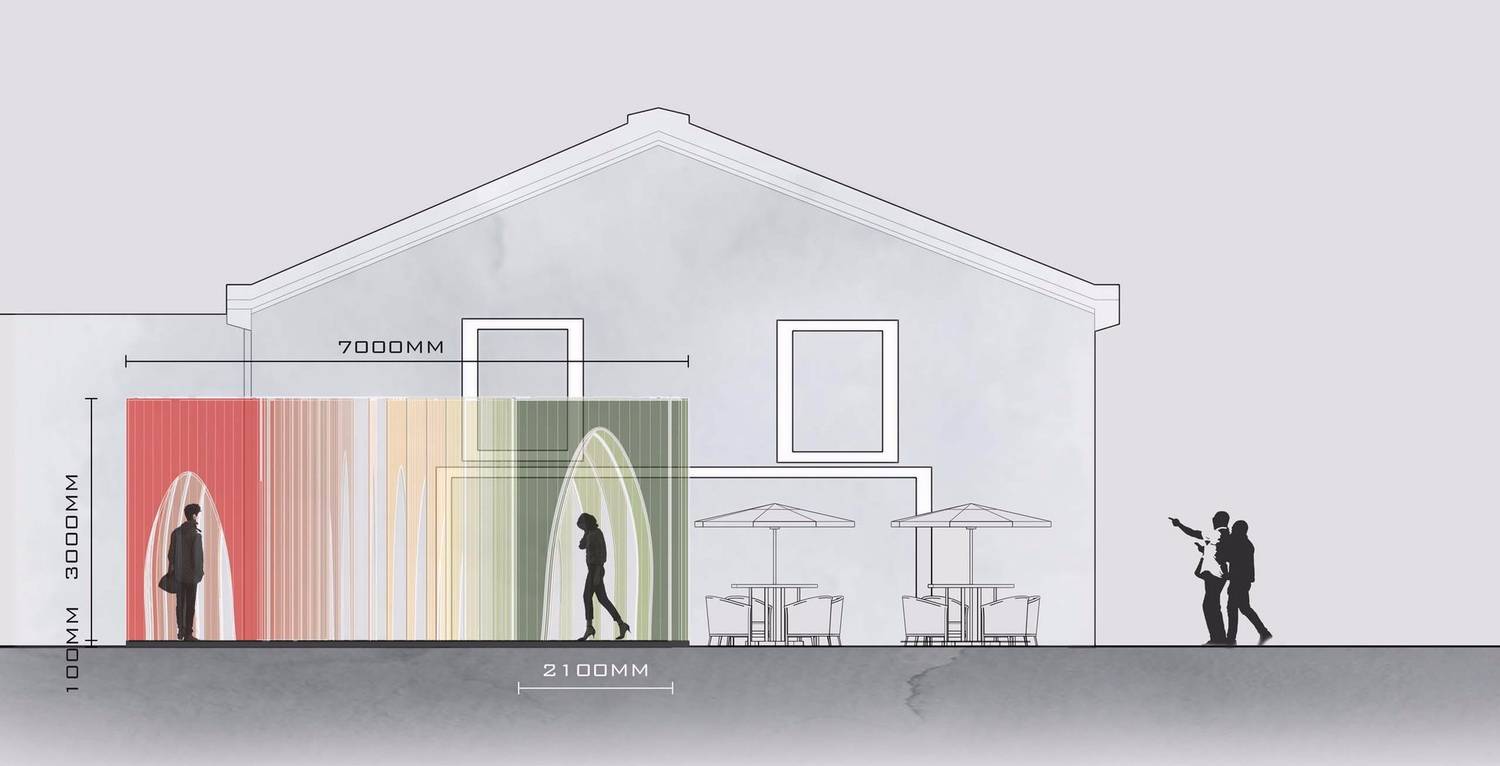

^剖面圖

加拿大社會學家約翰李（John.Alan.Lee）將男女之間的愛情分成六種形態︰情欲之愛、游戲之愛、友誼之愛、依附之愛、現實之愛(pragama)及利他之愛。這是著名的約翰李的愛情彩虹圖。裝置的顏色取色于此，通過顏色體現了不同愛情階段對應的顏色。代表欲望的紅色男生：情欲之愛、游戲之愛、現實之愛(pragama)，代表挫折的綠色女生：友誼之愛、依附之愛、利他之愛。

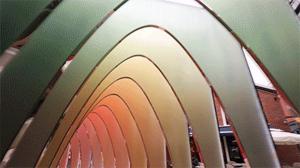

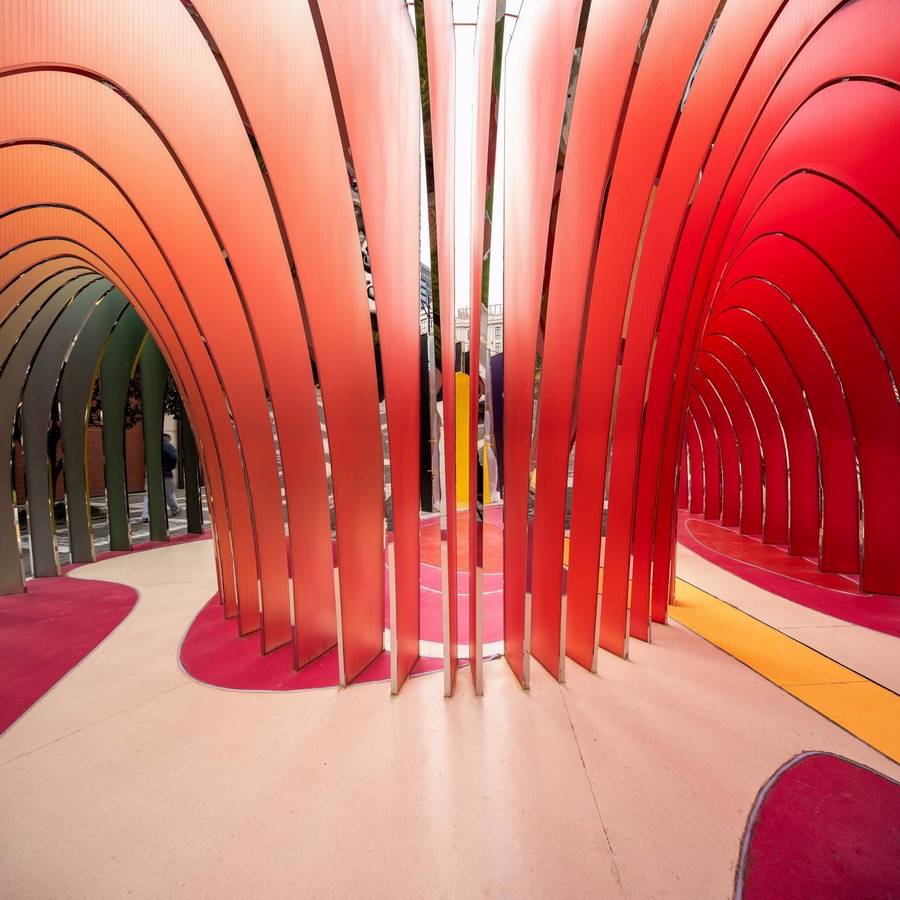

^愛心內部

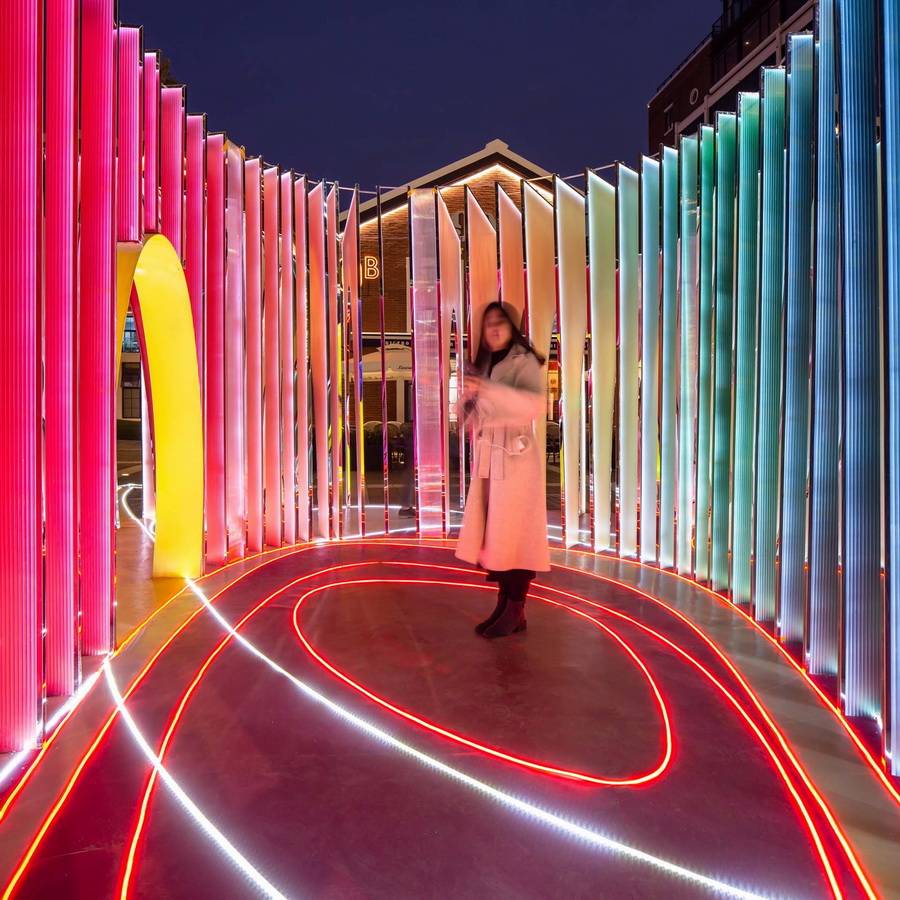

地面通過顏色的細微劃分形成了一層層退進的愛心效果，顏色之間用led光帶區分，在夜間形成顯著的效果。站在紅色的愛心中間，通過腳底的壓力板點亮愛心，同時鏡面不銹鋼將紅色反射出人的倒影，結合斑駁的光影，形成魔幻的效果。

^{小朋友在內部}

建造技術：工藝決定效果

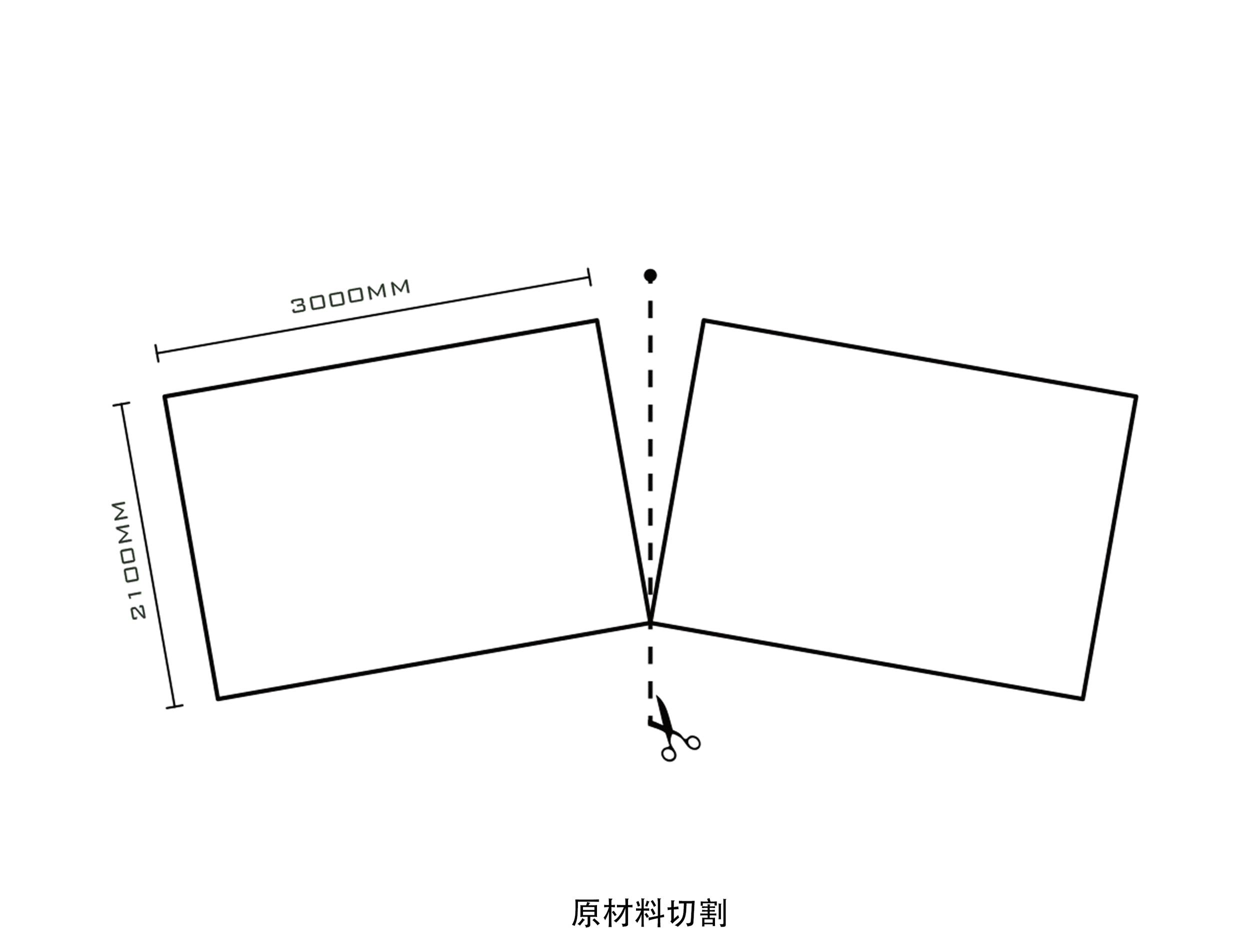

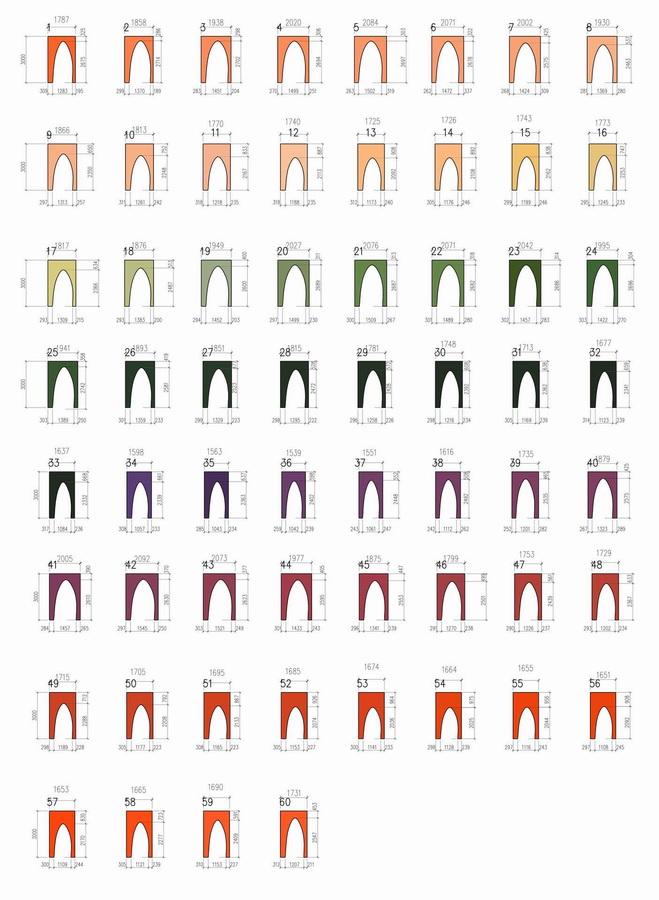

主要的建造材料為陽光板，它的優勢在于廉價且加工方便，對于預算有限和緊張工期的之來說最合適不過。顏色則采用數碼打印上色技術，耗時短，上過的顏色不易被刮花，風吹日曬也不會氧化變色，保質期長達十年。首先通過電腦計算出60塊不同板的造型，通過對應編號的CMYK值。數碼UV打印機的最大尺寸為3000×3000，所以設計裝置中每塊板的尺寸為2100mm×3000mm（節省材料），而陽光板的成片尺寸為3000*6000，因此首先需要將成品陽光板切割為3000*3000的2塊板，機器上色后，依據實現計算的弧度一一切割。然后運送至現場搭接連接。

^建造技術

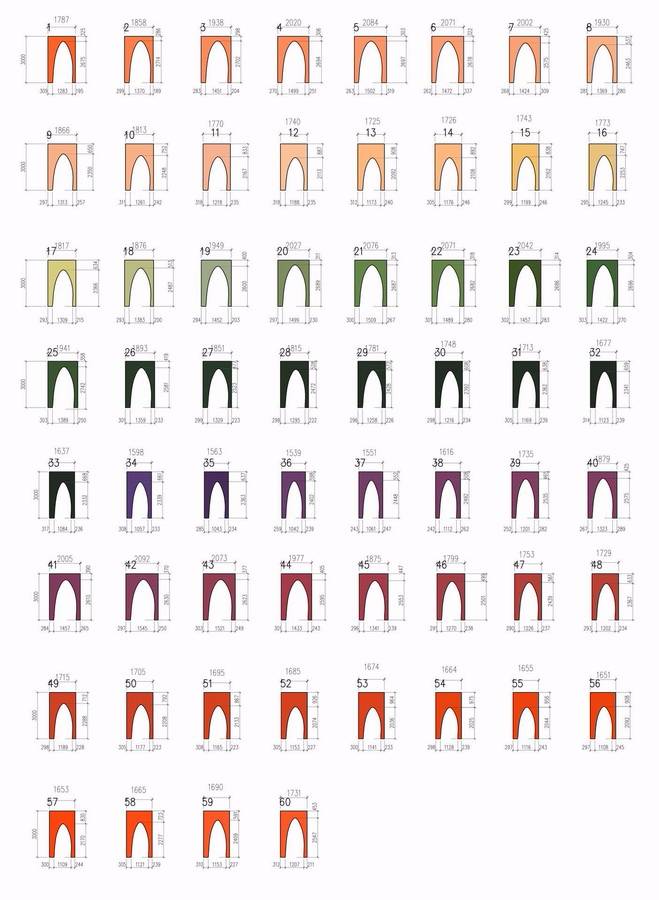

^PC色板

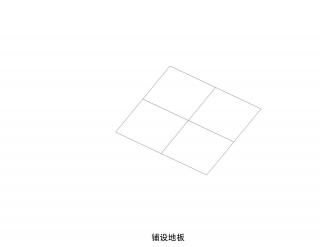

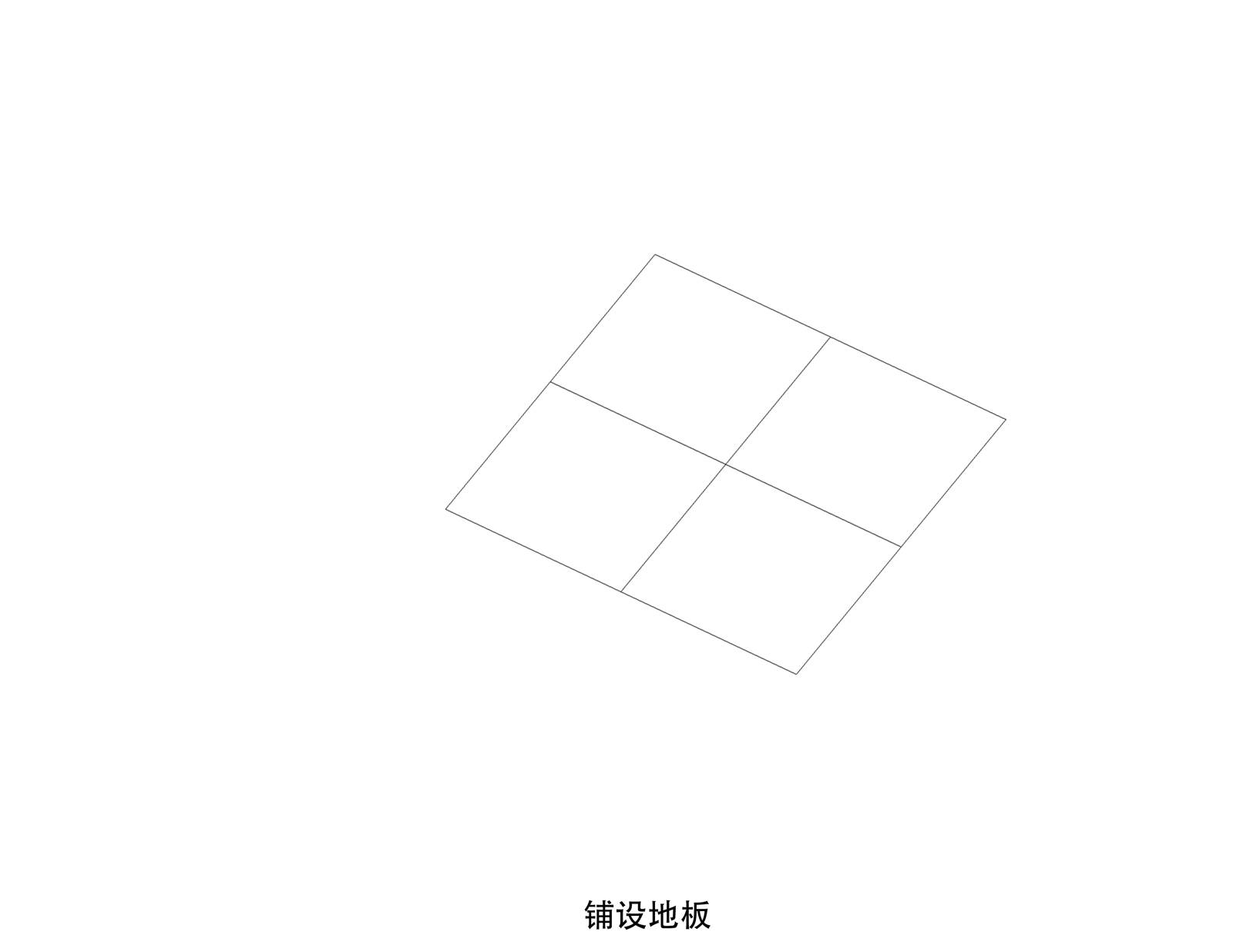

在工廠打印的同時，現場工人開始施工基礎。由于現狀場地不可以被破壞，因此工人需要搭建一個弧形的地臺作為整體裝置的基礎。地臺施工完成后，工廠加工好的陽光板模塊也剛好送到現場，通過不銹鋼管框架連接預埋在地臺中的角鋼，將所有陽光板串聯為一個整體，確保結構穩定。

^內部空間

^通道

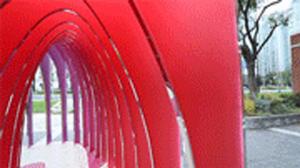

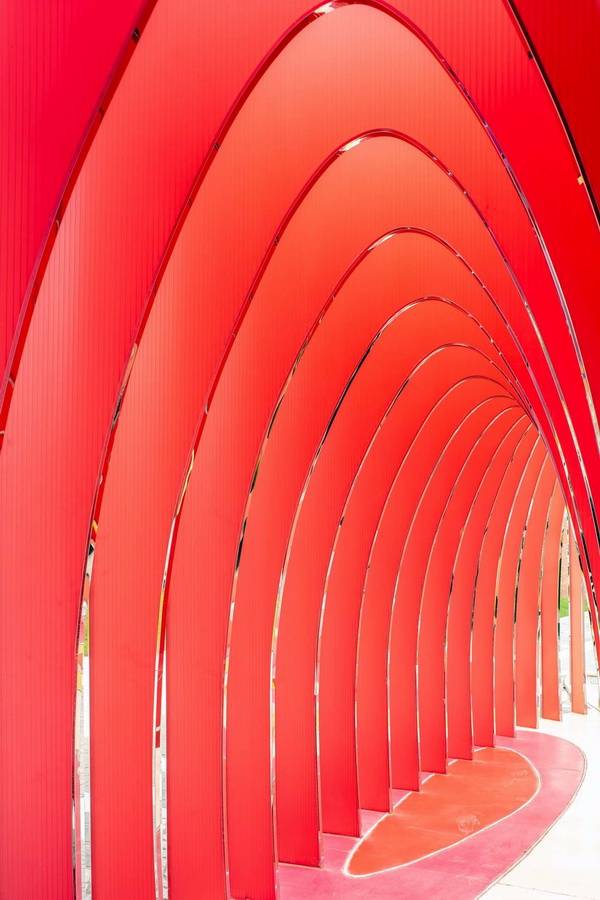

^紅色通道

^{紅色通道路徑}

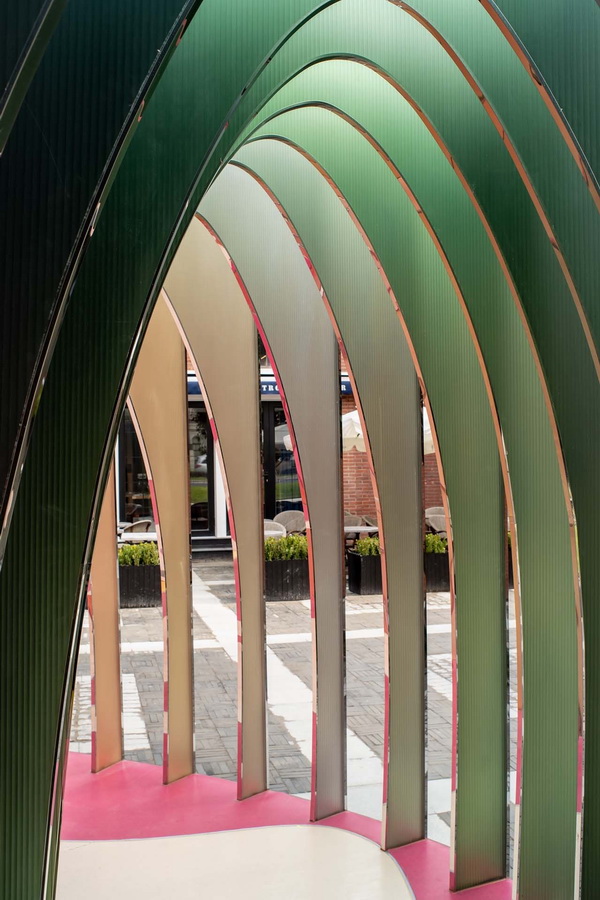

^綠色通道

^{綠色通道路徑}

在相鄰陽光板的頂部通過10mm的不銹鋼角鋼與不銹鋼邊槽固定，這個小構件即確保了每跨之間的距離符合設計要求，同時保證頂部與底部搭接為一個整體的圓形結構體，對于抗風起到良好的效果。紅星中央的壓力傳感器暗藏在地膠下，通過上面的透明亞克力整體受力，當用戶站上時，傳感器感知到重量，點亮整體裝置。

^建造過程

^內部空間

^{細部節點}

^節點

情人節，記得帶TA來！

上海，是充滿焦慮，算計和效率的地方，真實而平凡的愛情是我們最后的避風港。在超人尺度的空間與時間背景下，小小的愛情也許如同宇宙的一粒塵埃一樣微不足道，但是對于你我，這就是世界的全部。

^外景
