墨西哥KnitCandela殼體結構藝術設計 | Zaha Hadid Architects

KnitCandela是一個薄薄的曲面混凝土殼體，框架由超輕的針織物構成。針織物部分在瑞士制作，用行李箱帶到墨西哥。

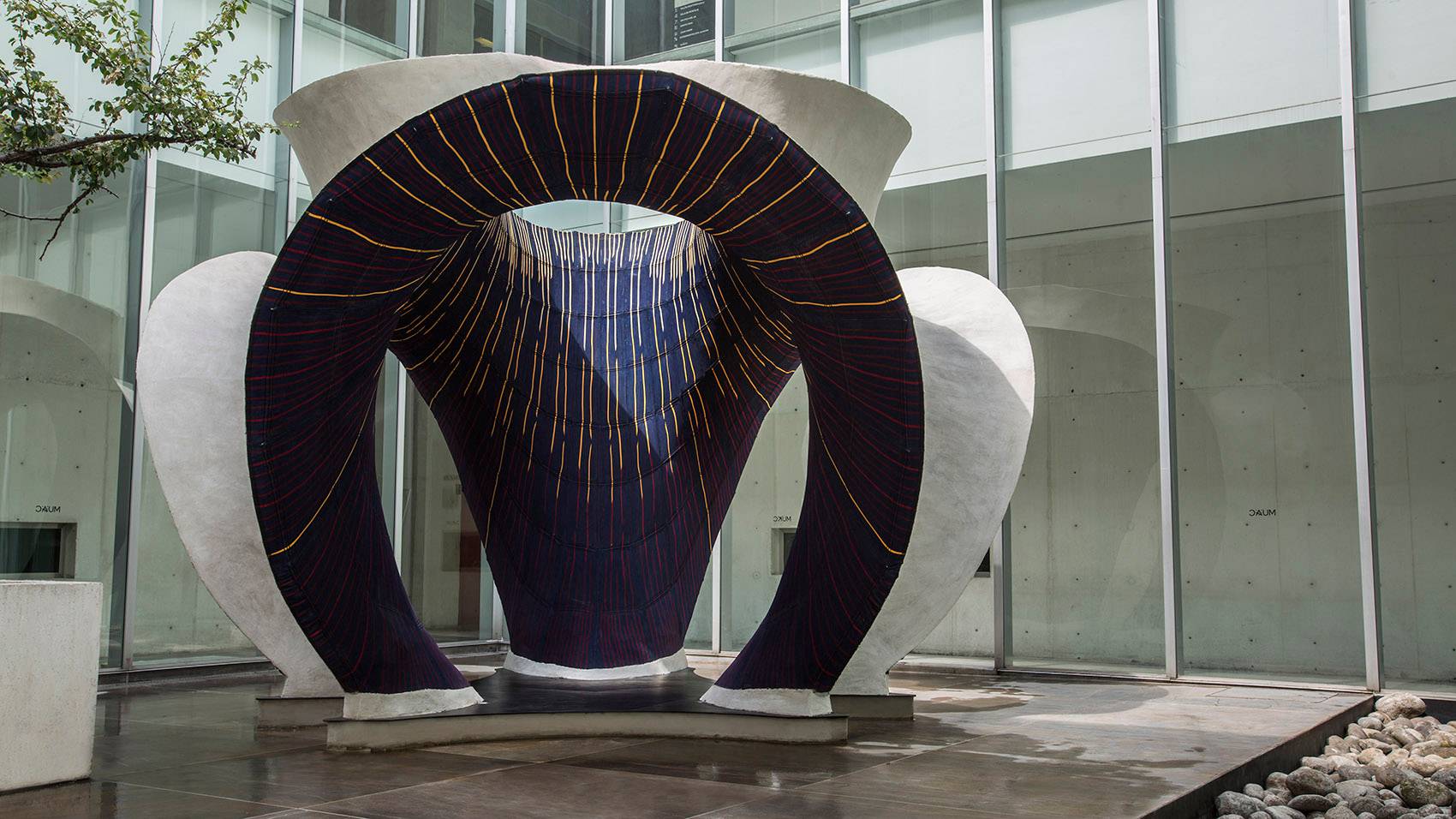

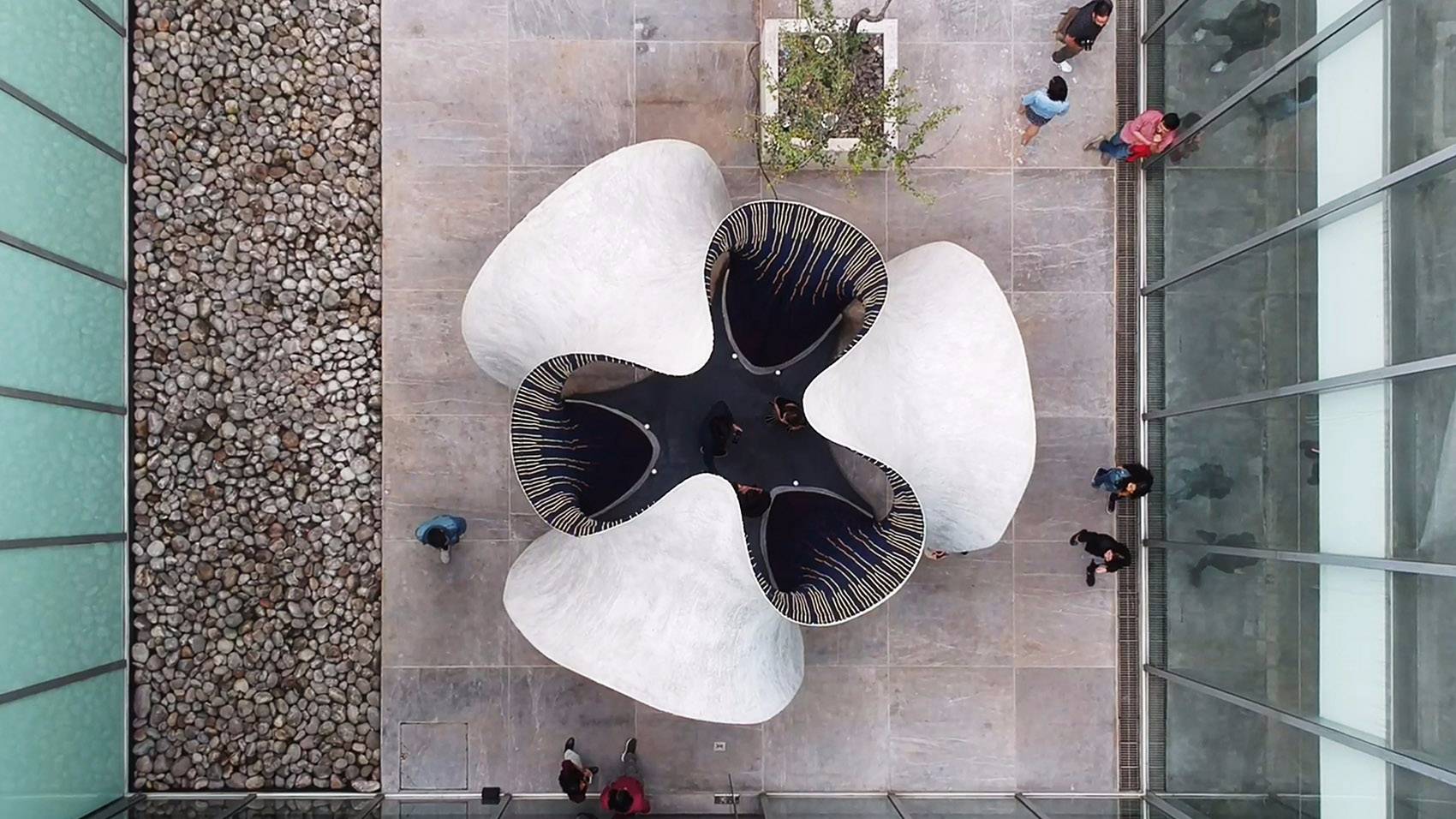

_▼概覽

整個結構在墨西哥國立自治大學當代藝術博物館進行組裝，作為Zaha Hadid工作室在拉丁美洲的第一個展覽。該項目是一個實驗性結構，致敬了西班牙墨西哥建筑師兼工程師Félix Candela。設計師通過采用新的計算機設計技術和創造性的KnitCrete編織技術來重新構想Félix Candela別出心裁的混凝土殼結構。該項目動感的殼狀結構是受到哈利斯科（墨西哥太平洋岸的州）傳統服飾的流線造型啟發。建造工人們親切地稱它為“sarape”（一種起源于墨西哥的條紋圍巾），但事實上它的靈感來源于Félix Candela備受稱贊的餐廳項目，在其后來的作品中也延續了同樣的設計語言。

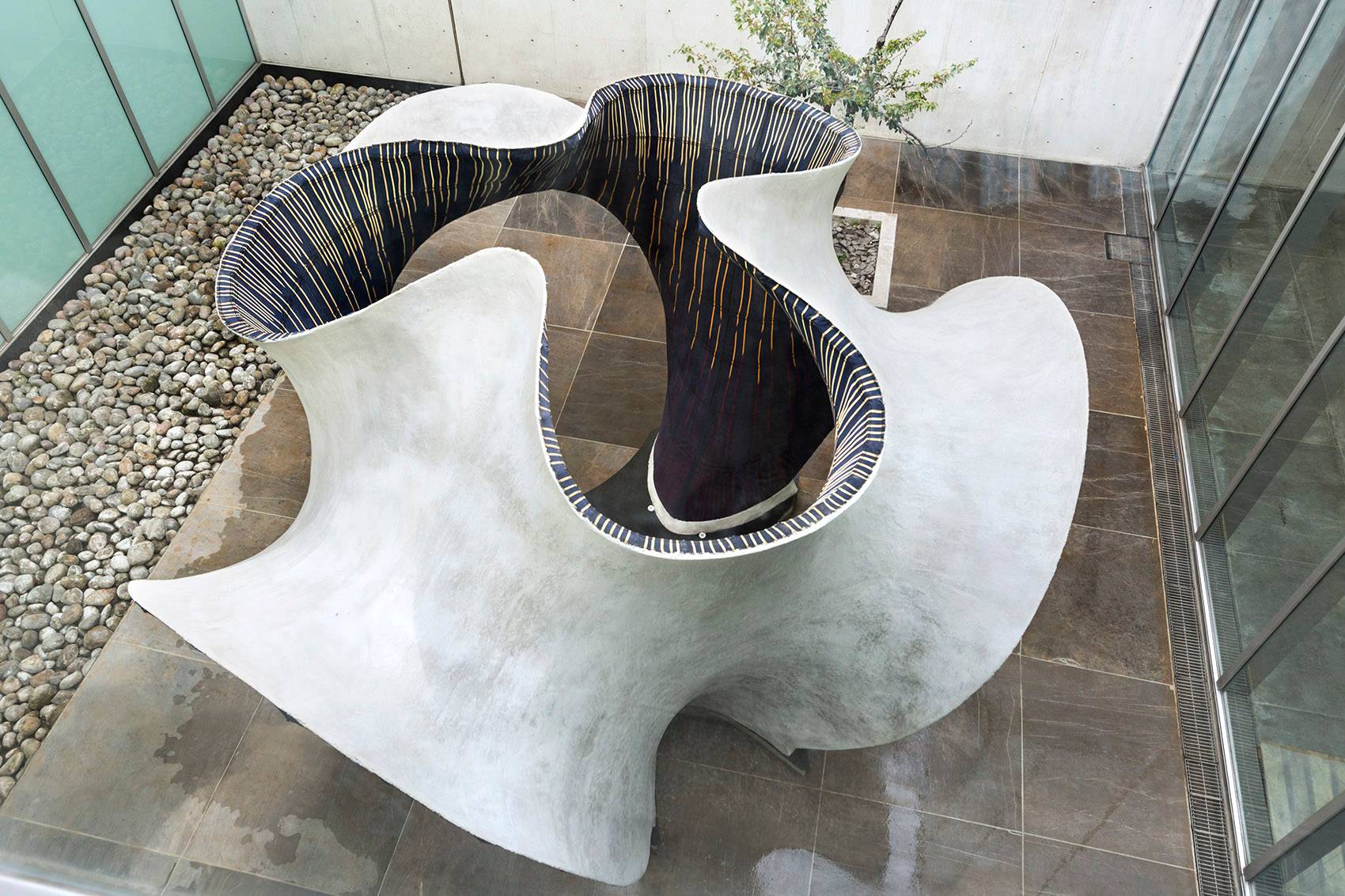

_{▼動感的殼狀結構}

Candela建筑師結合夸張的曲面造型（“hypars”），創造可以再利用的結構，來減少建造過程中的浪費?，F(xiàn)在設計師可以通過KnitCrete技術考慮更加自由的造型設計，這個制作索網和纖維框架的系統可以高效地制作出更具有表現力的混凝土結構，不再需要復雜的建模。薄薄的雙曲面混凝土結構表面積約為50平方米，重量超過5噸，但為其提供支撐的KnitCrete纖維框架僅重55千克，僅靠行李箱就能從瑞士運到墨西哥。

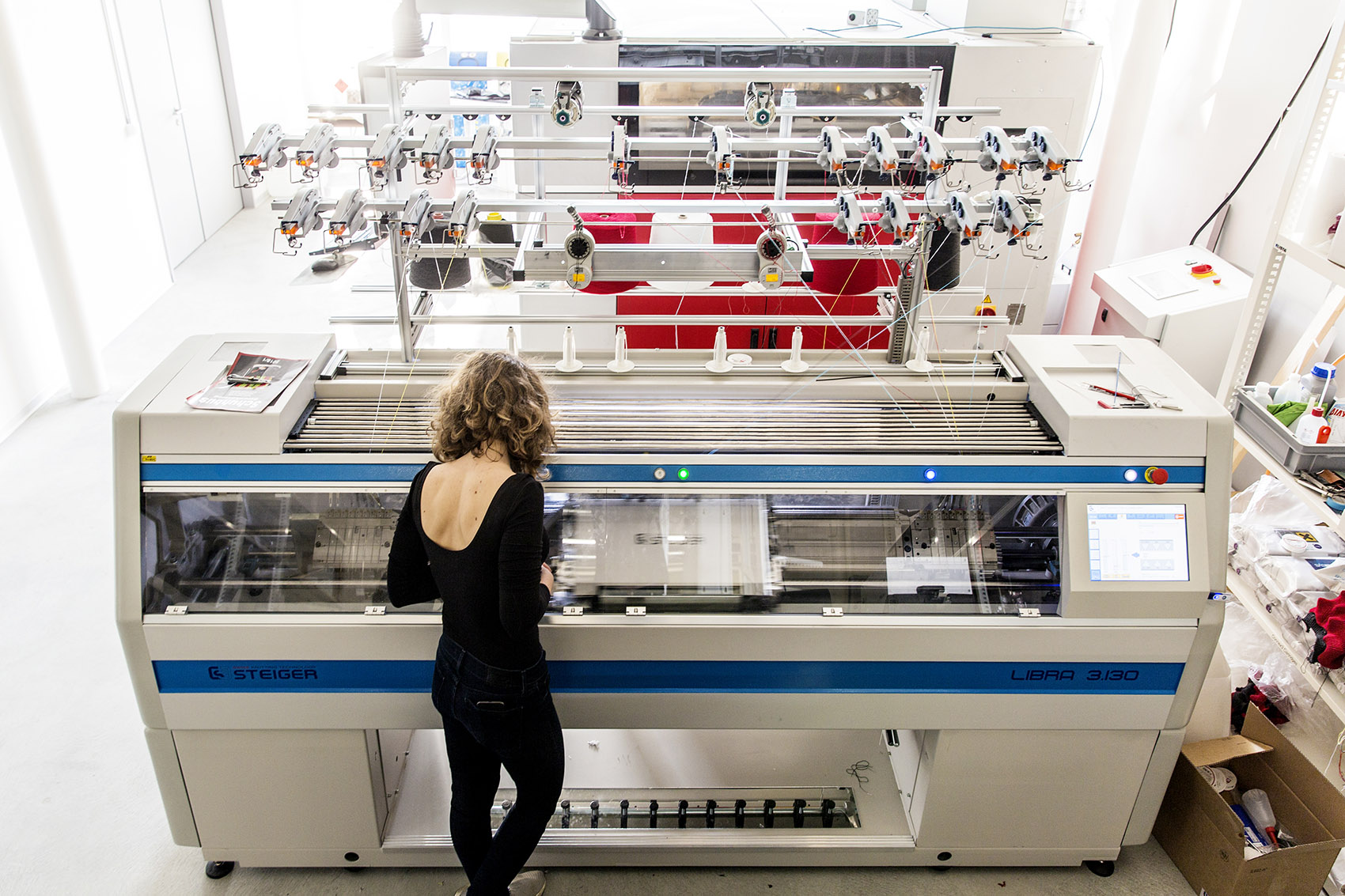

_{▼纖維結構編織過程}

該項目的纖維結構總面積50平方米，由四個15米到26米的長條組成。這四個長條都是單獨制作的無縫合線雙層纖維。雙層的纖維可以滿足不同的建造需求。外表面設計滿足了技術上的需求，可以插入其它元素來固定、控制纖維結構位置。

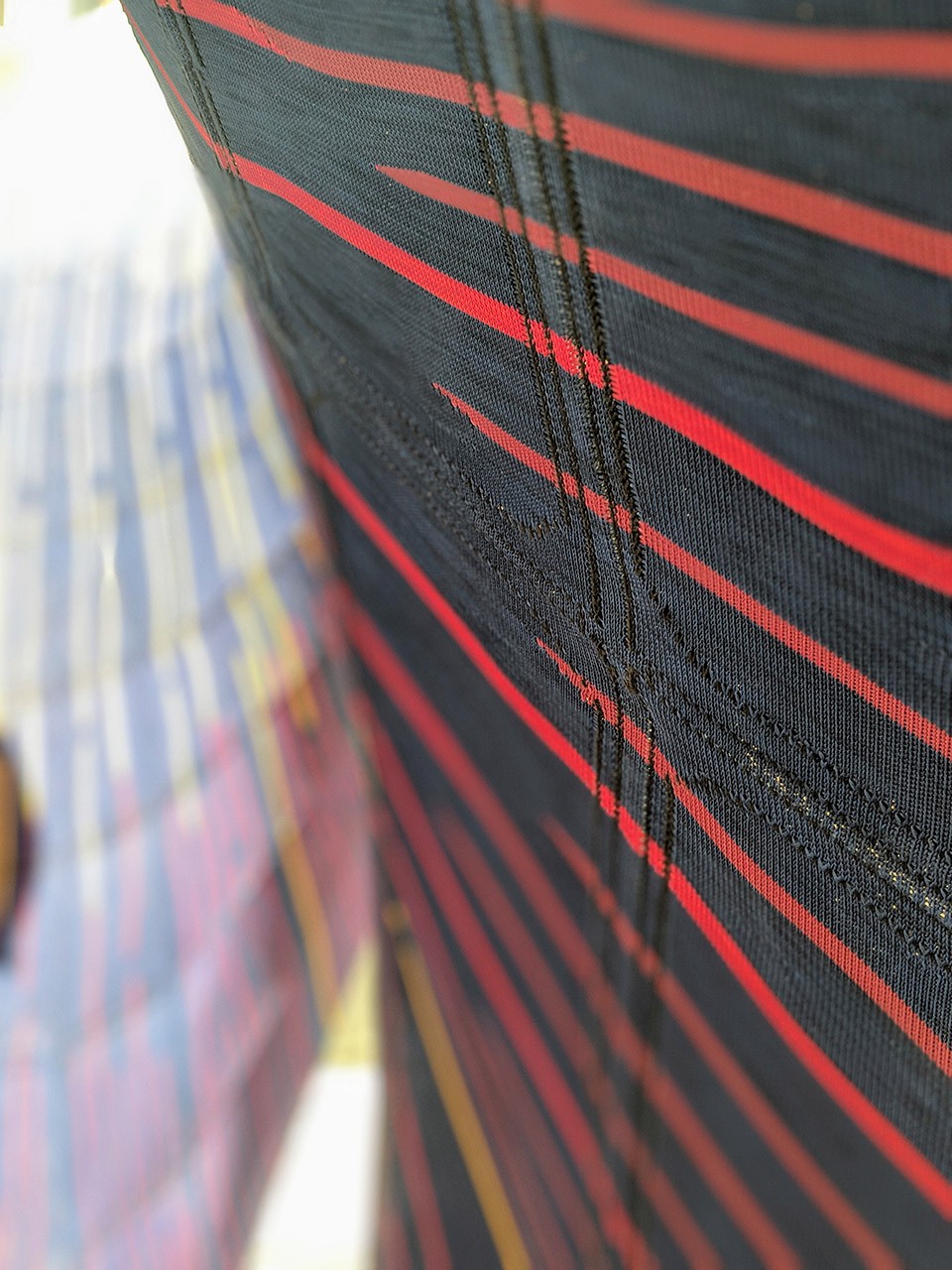

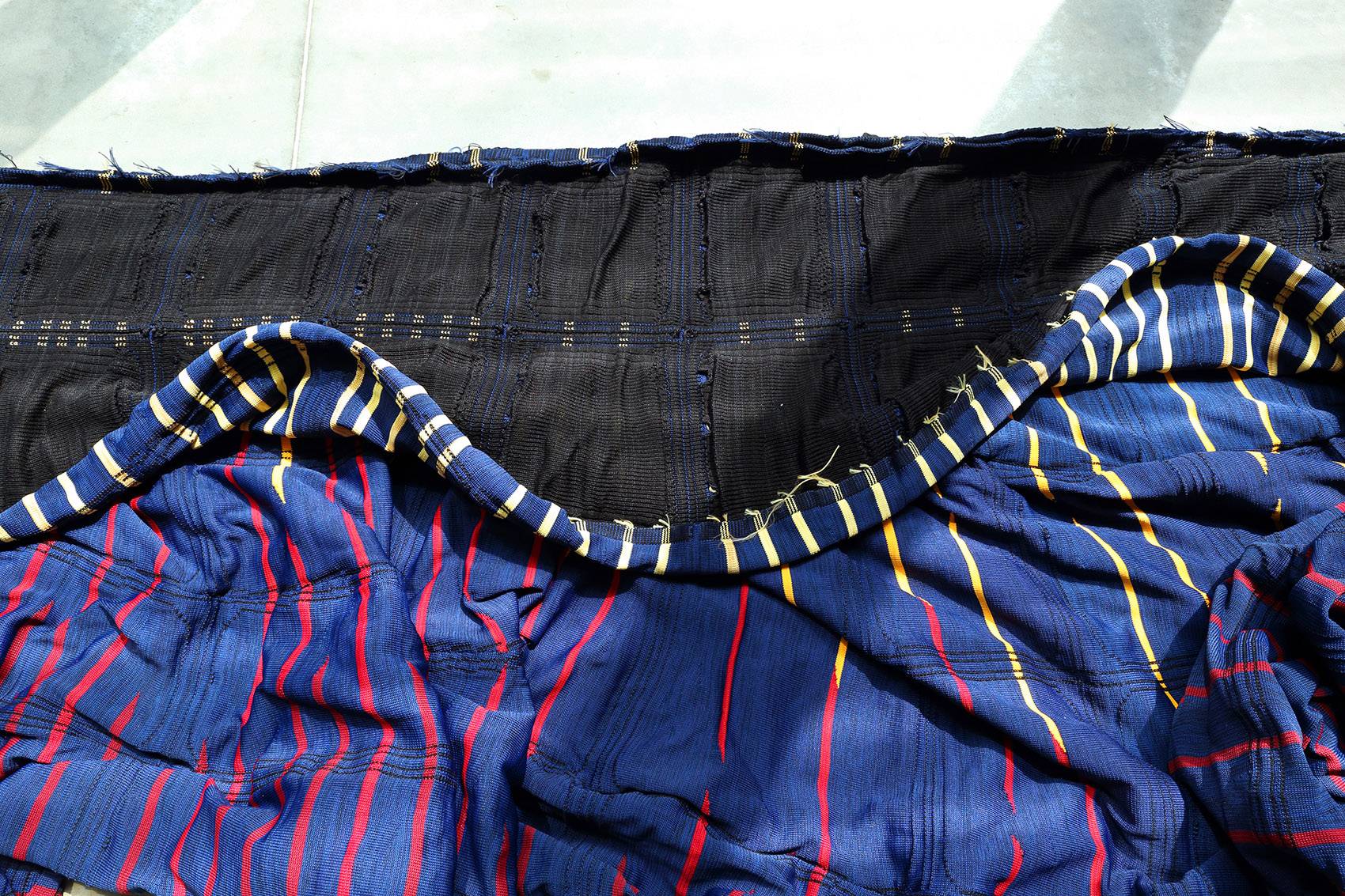

_{▼內外不同的纖維層}

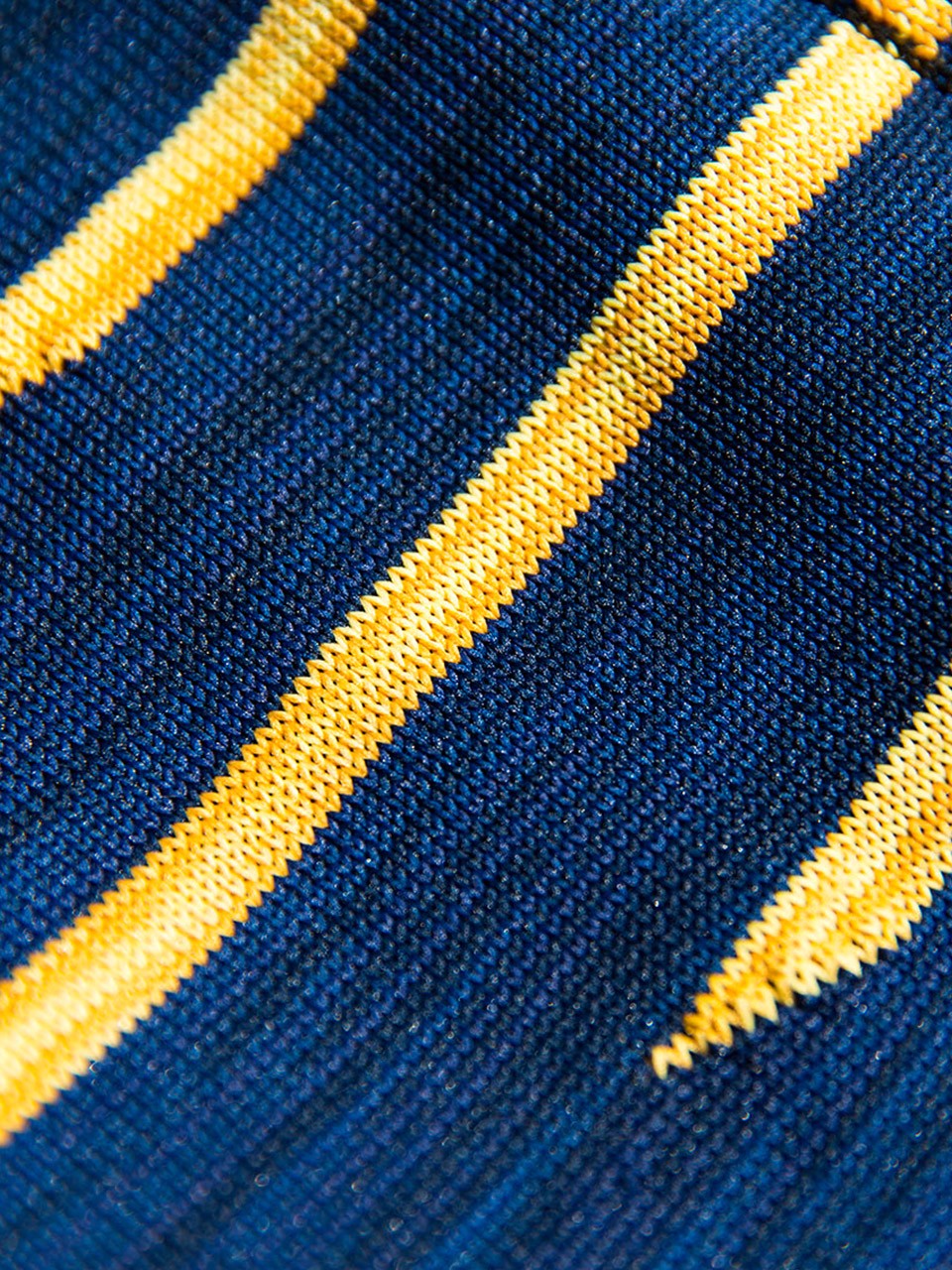

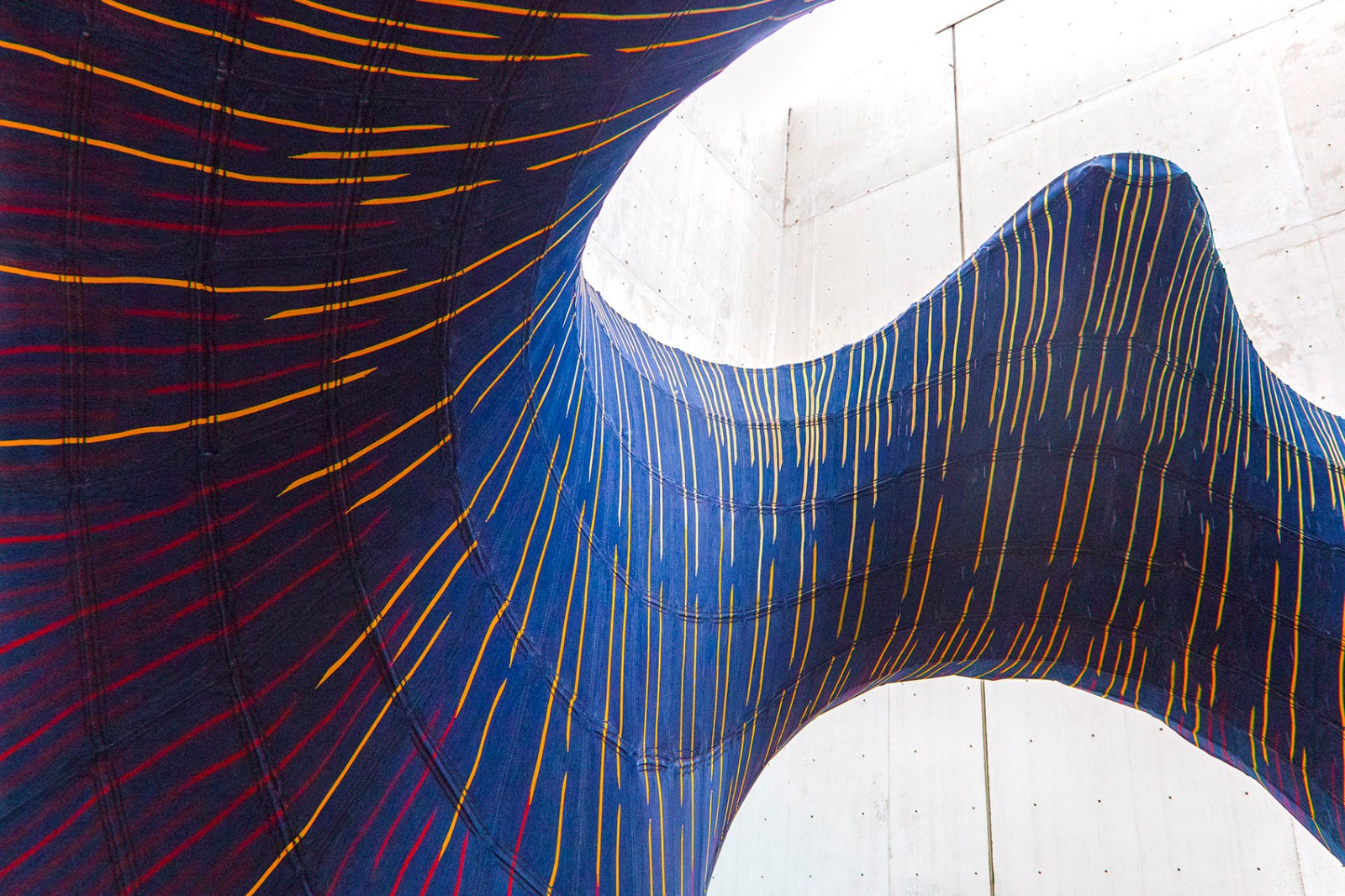

_{▼內部纖維細部}

兩層纖維間的空隙在編織過程中使用模具氣球制作，作為澆筑混凝土?xí)r的預留空隙，不再需要復雜又造成浪費的建模工序。空隙位于纖維結構的外層，通過不同的針織密度控制空隙的形狀大小，澆筑前插入模具氣球，從而使不同方位的預留孔保持同樣的標準大小。

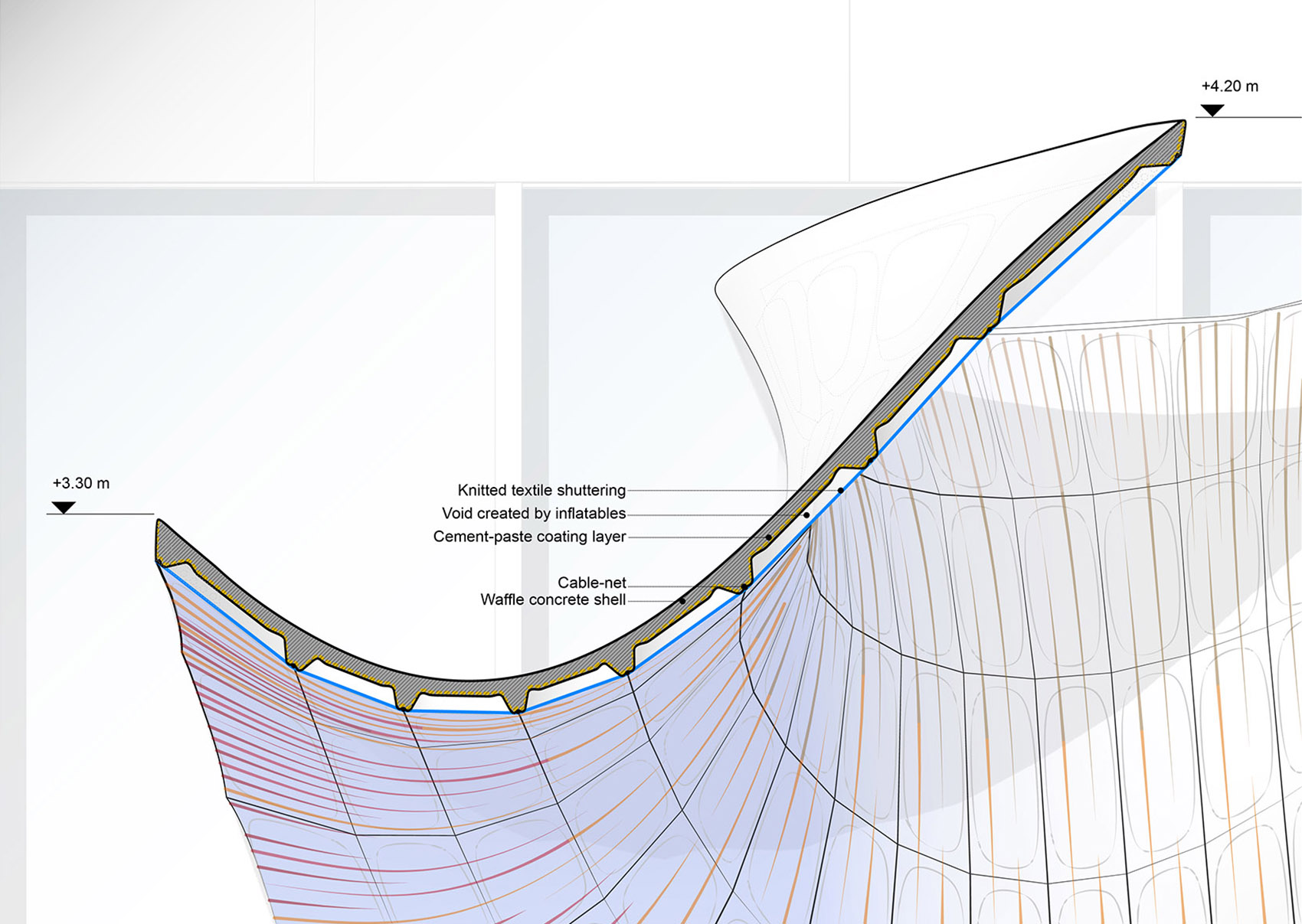

_{▼結構分析圖}

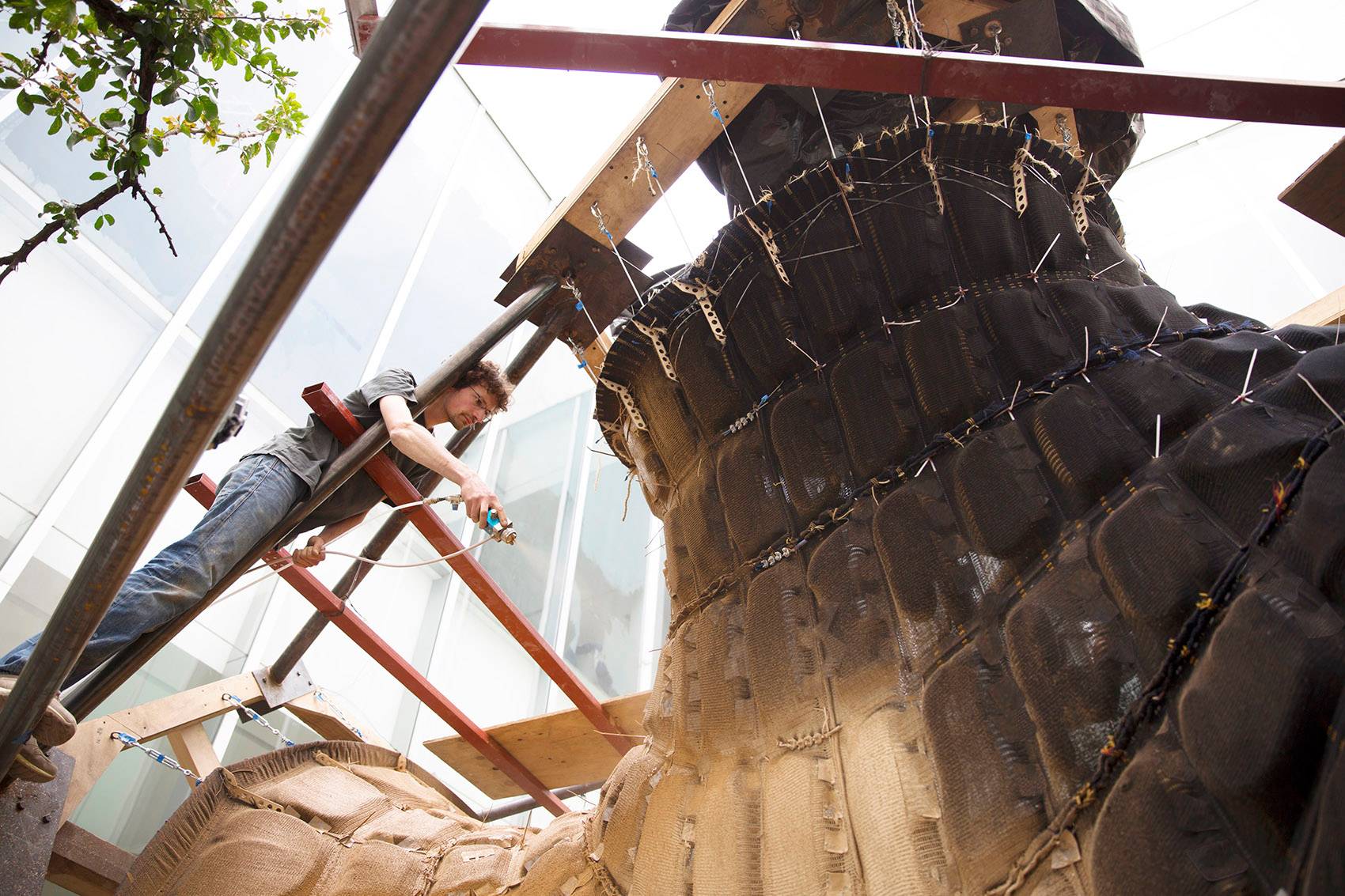

_{▼建造過程}

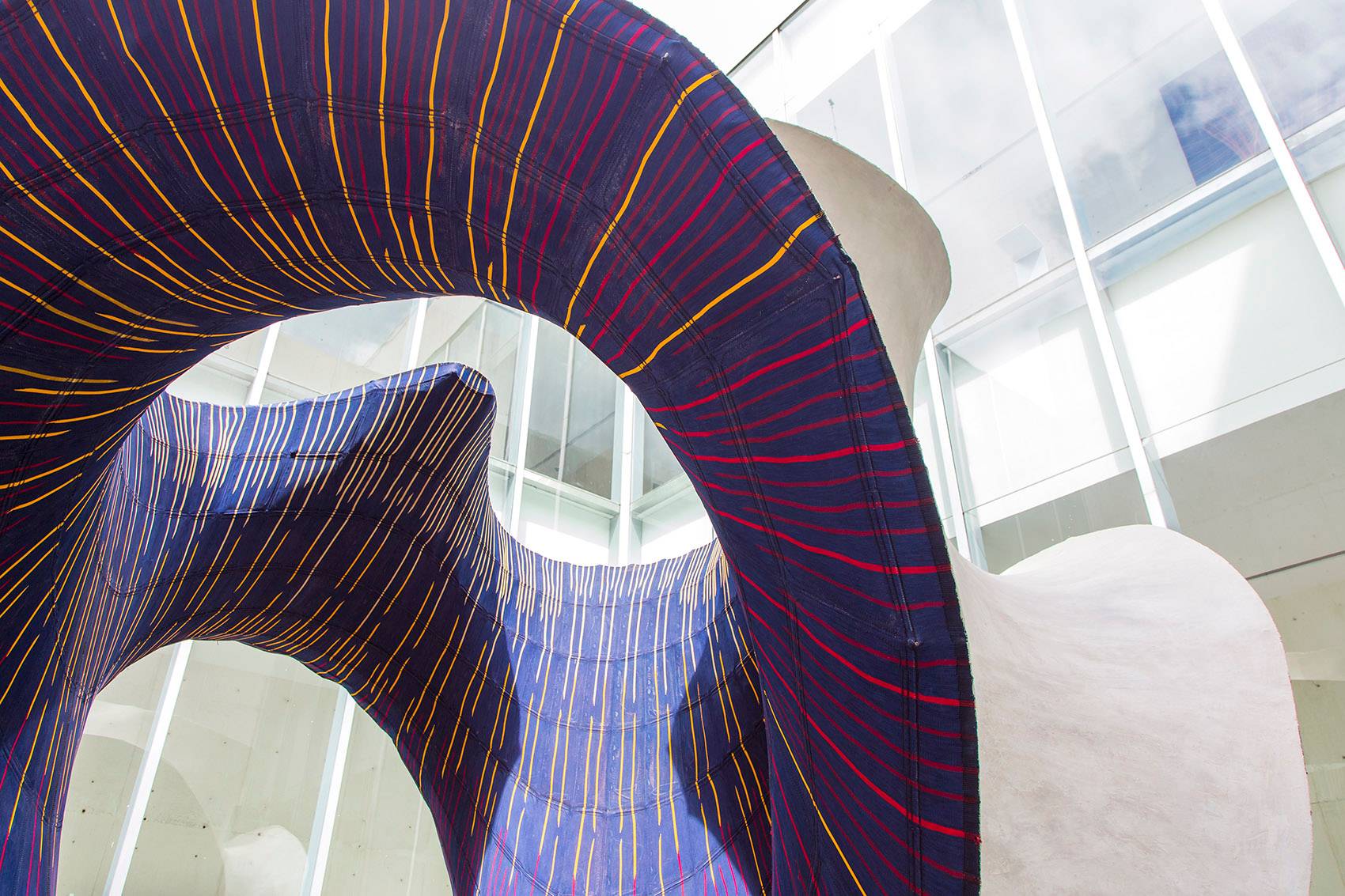

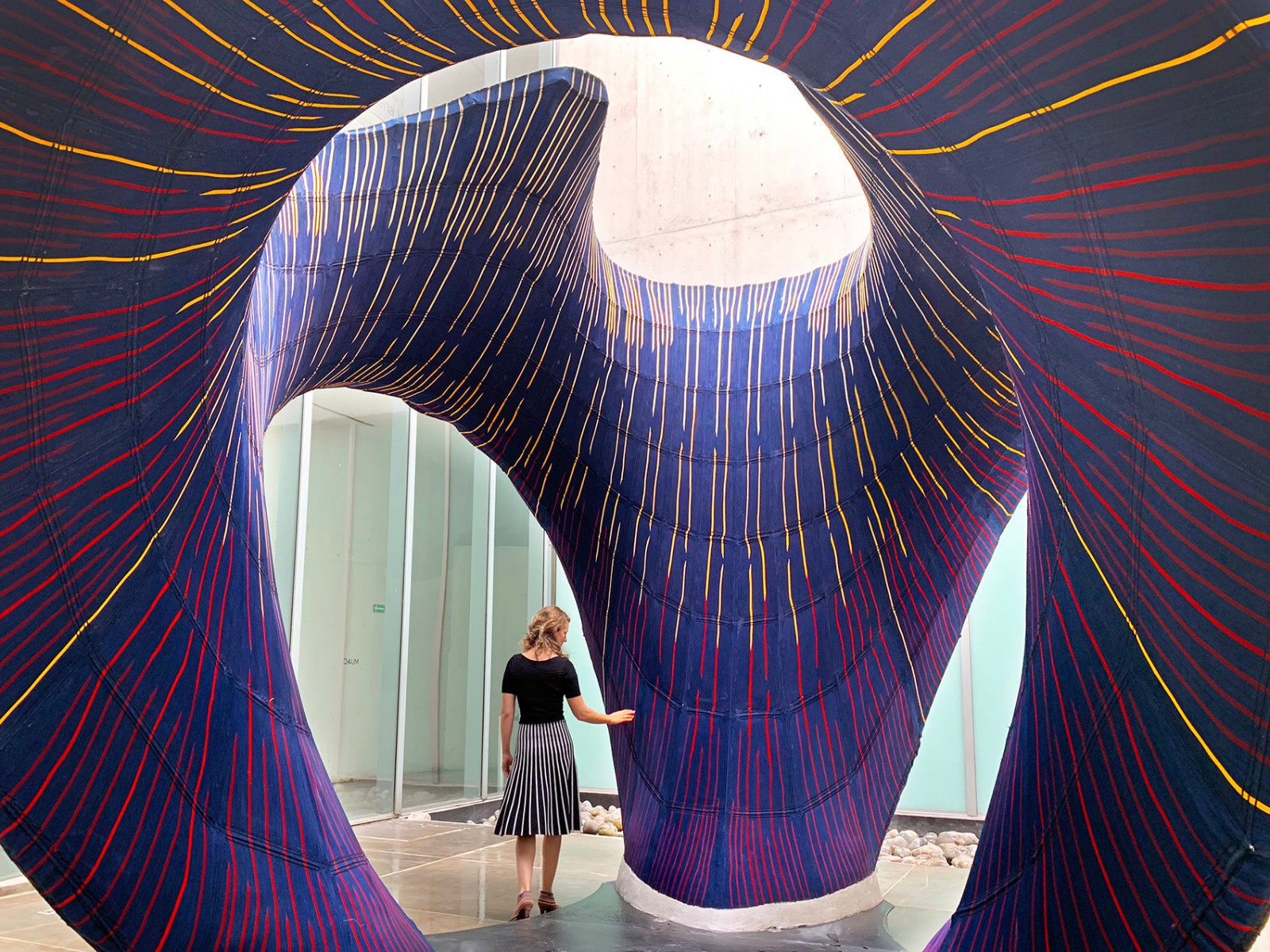

KnitCandela柔軟多彩的內部纖維結構和外部堅硬的混凝土結構從各個角度都可以看到。纖維上的條形構造展現了它的織造過程還有鐳射狀的對稱圖案。柔軟的內在和堅硬的外在可以同時出現在來訪者的視野當中，提升空間體驗，增加項目的造型曲度。

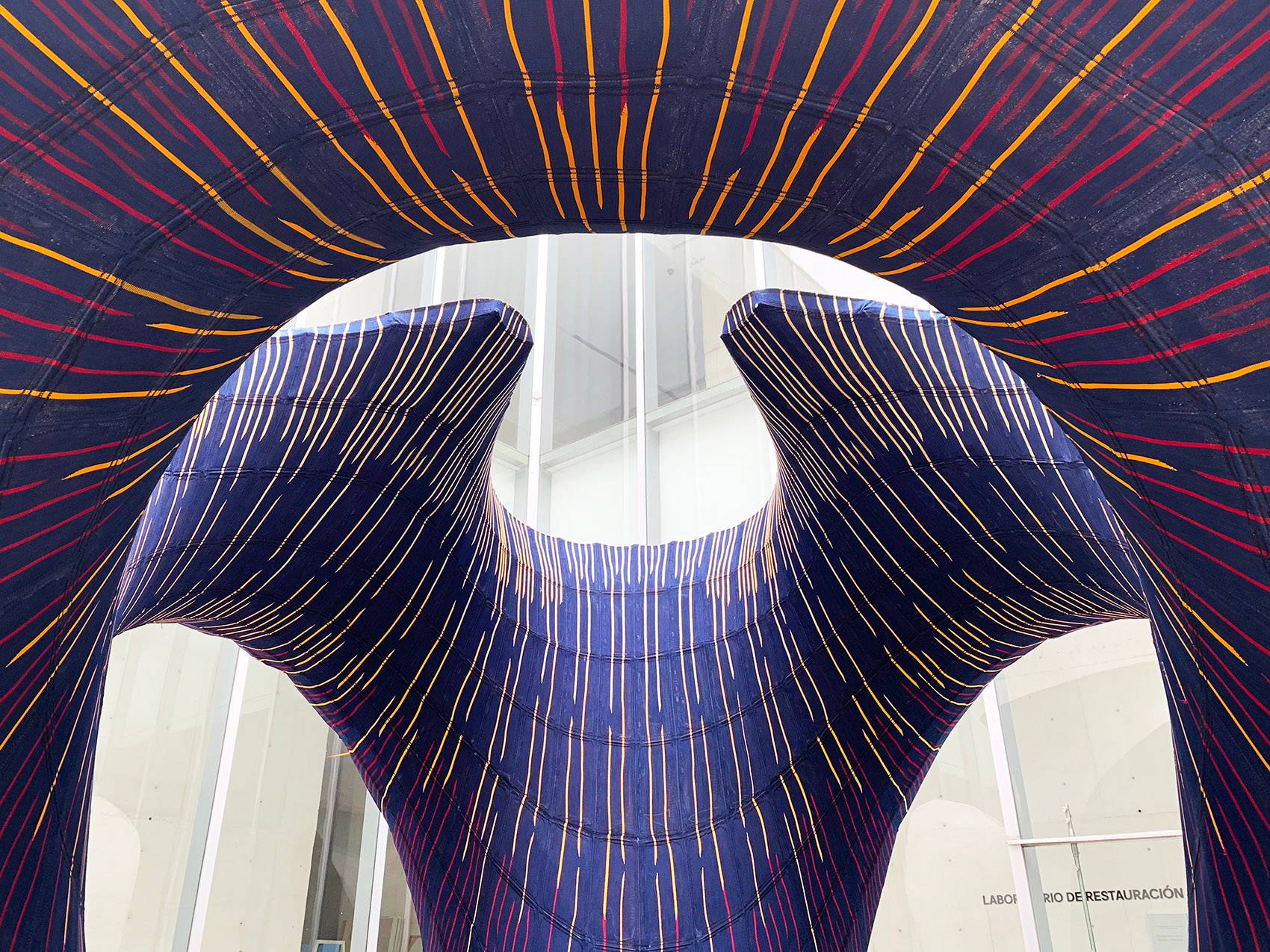

_{▼細部}

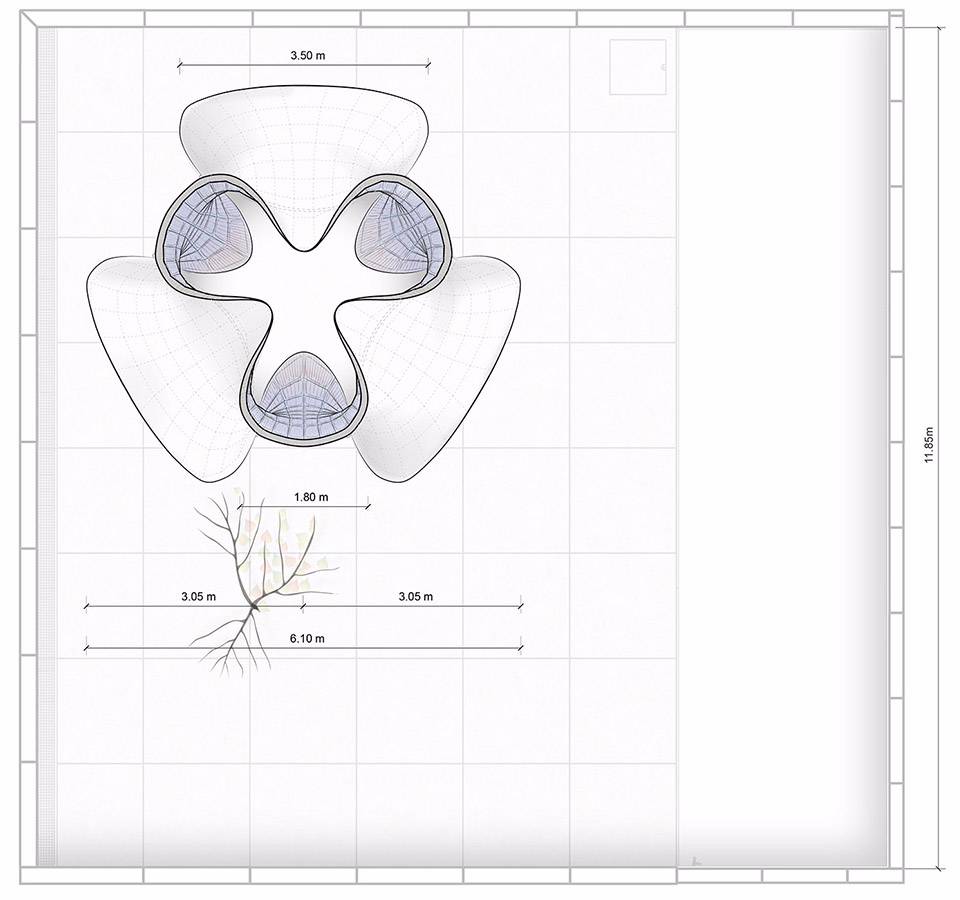

_▼平面圖

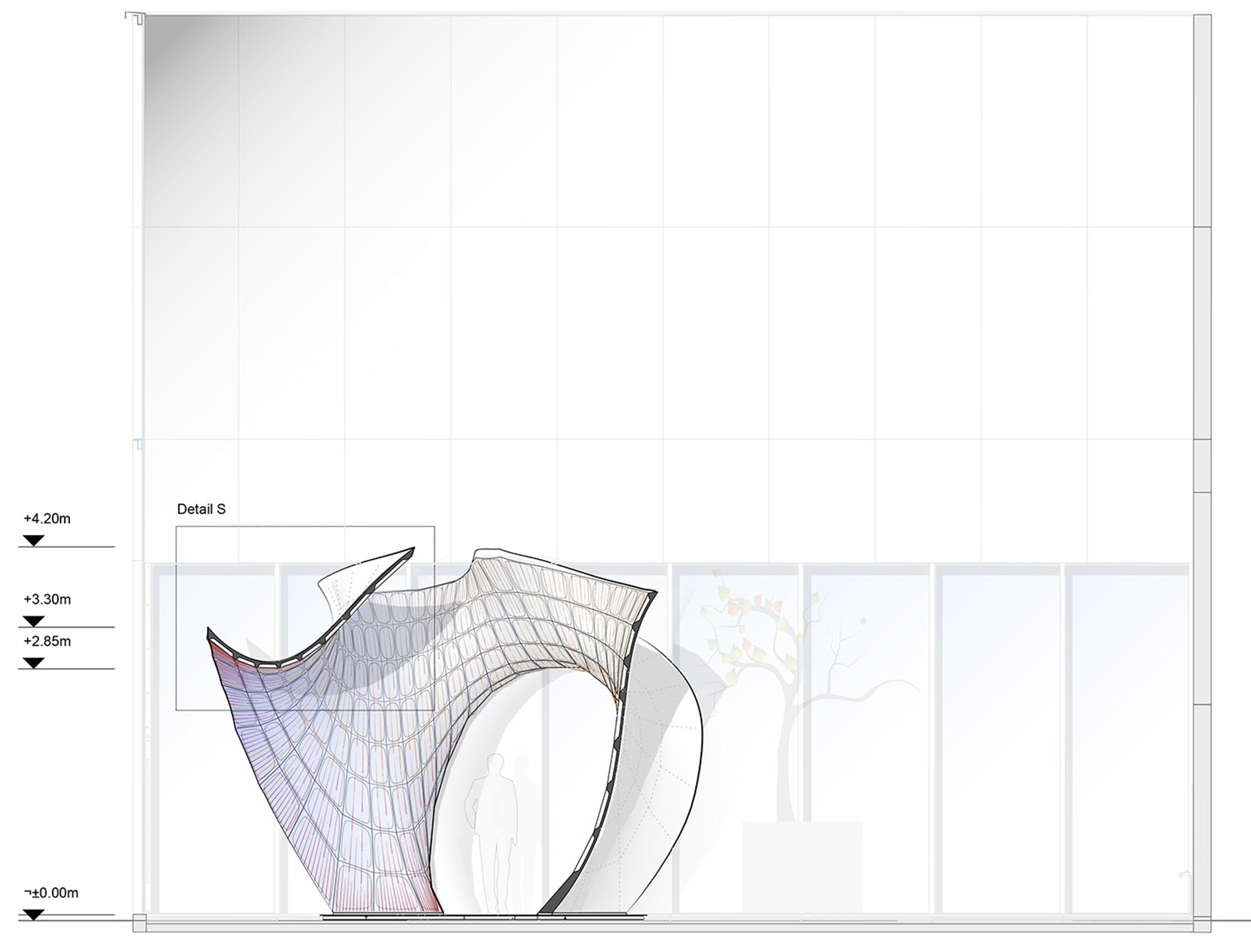

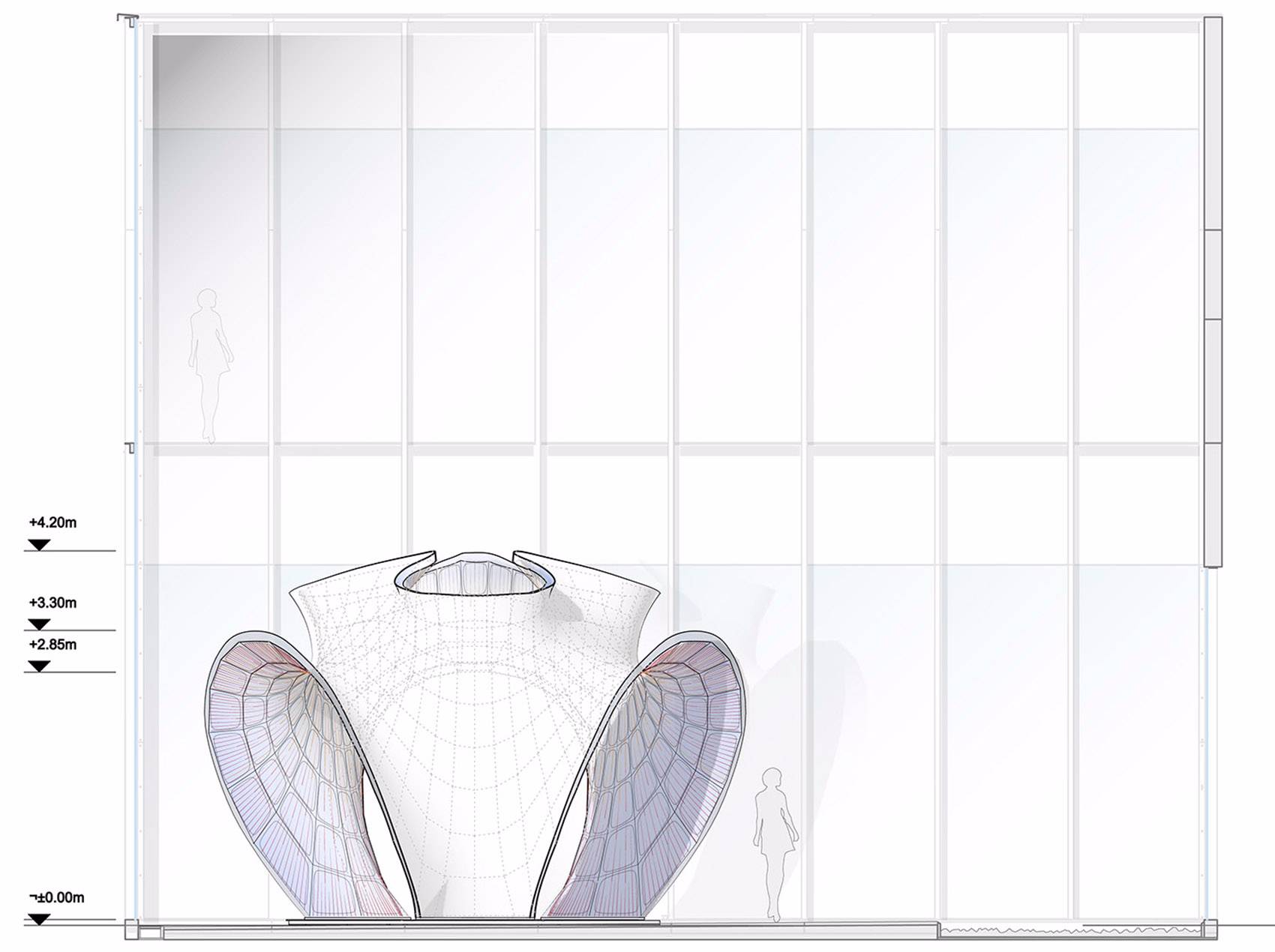

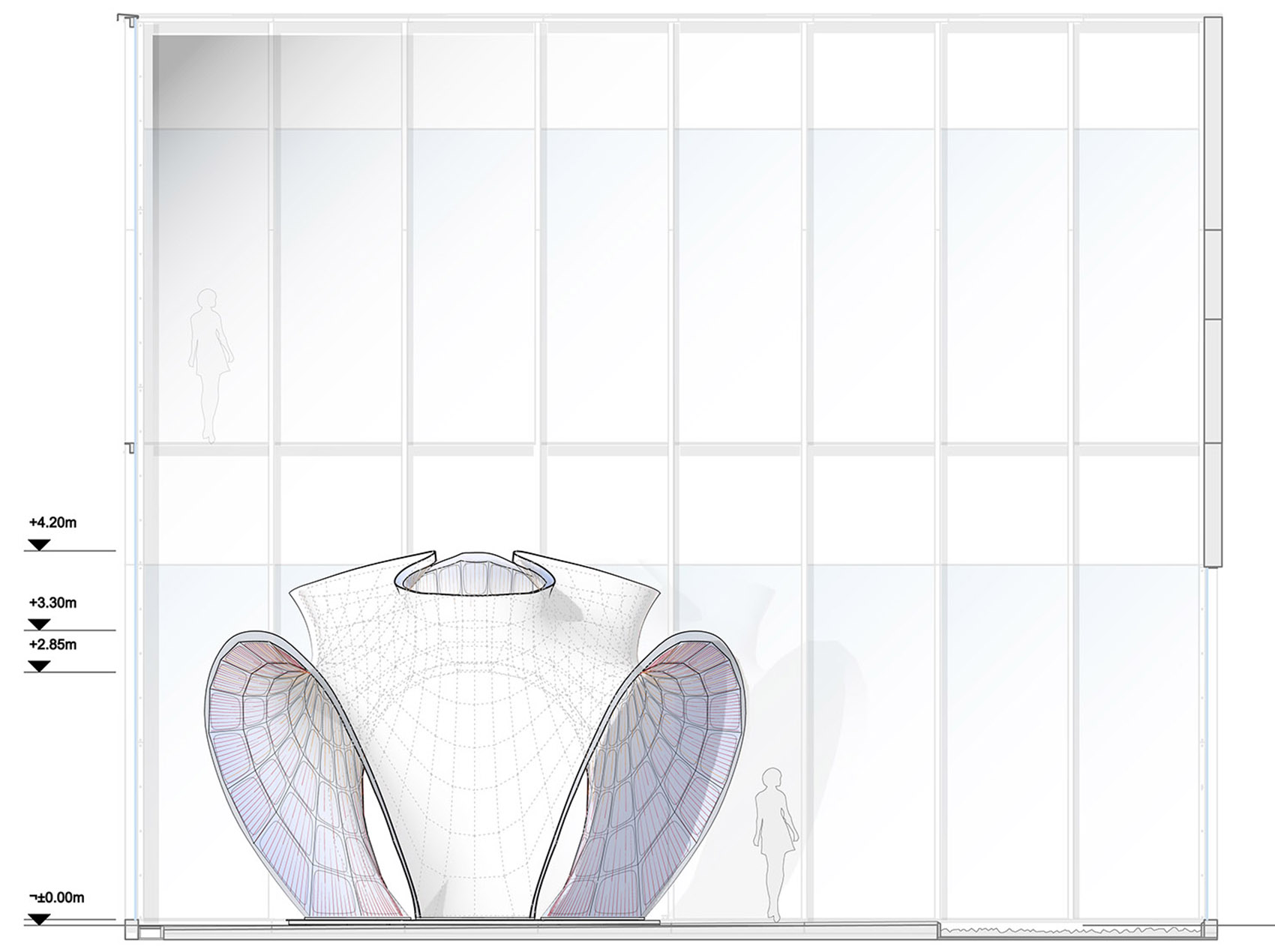

_▼立面圖

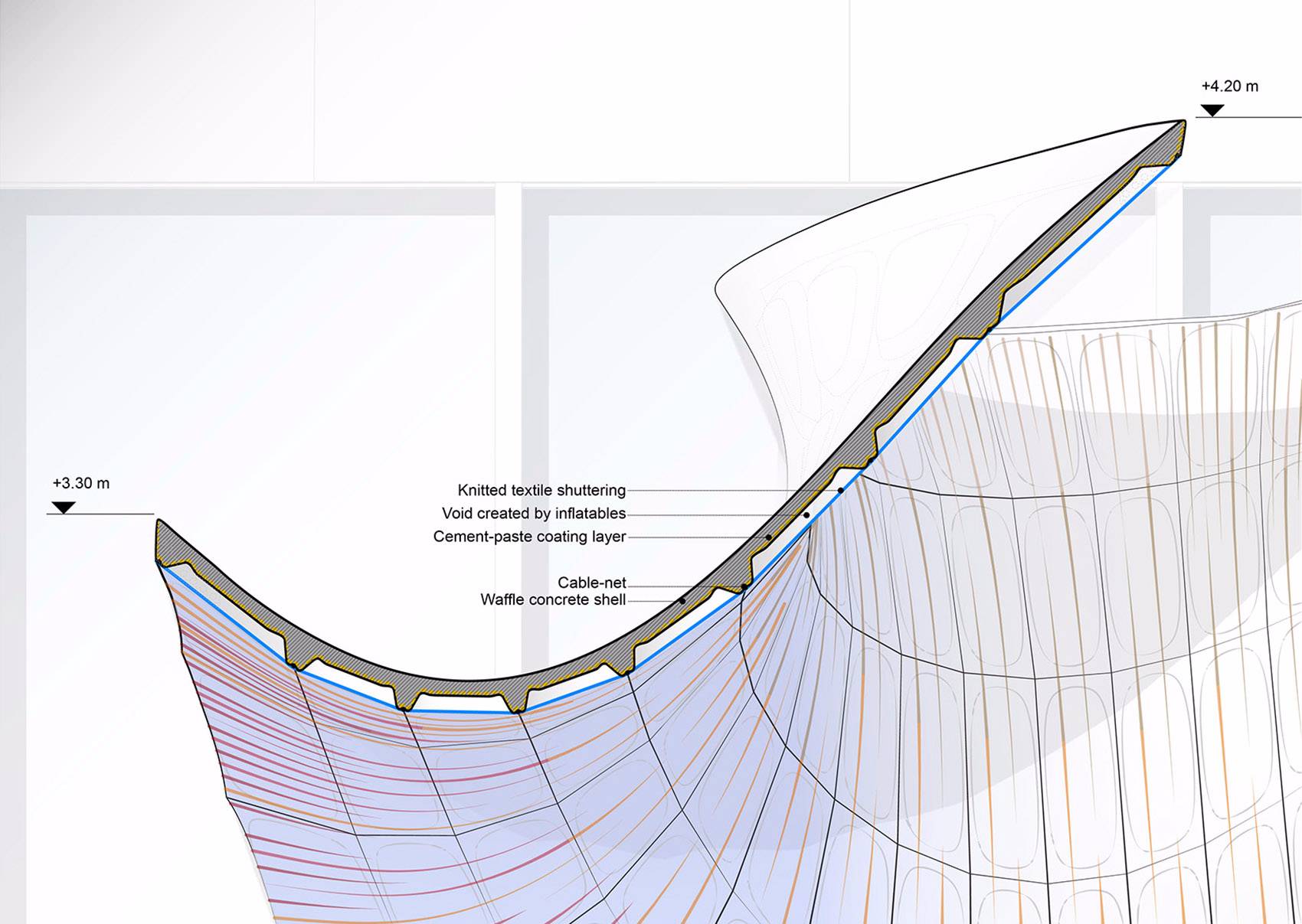

_▼剖面圖
