四川五岔子步行橋設計 | 四川省建筑設計研究院

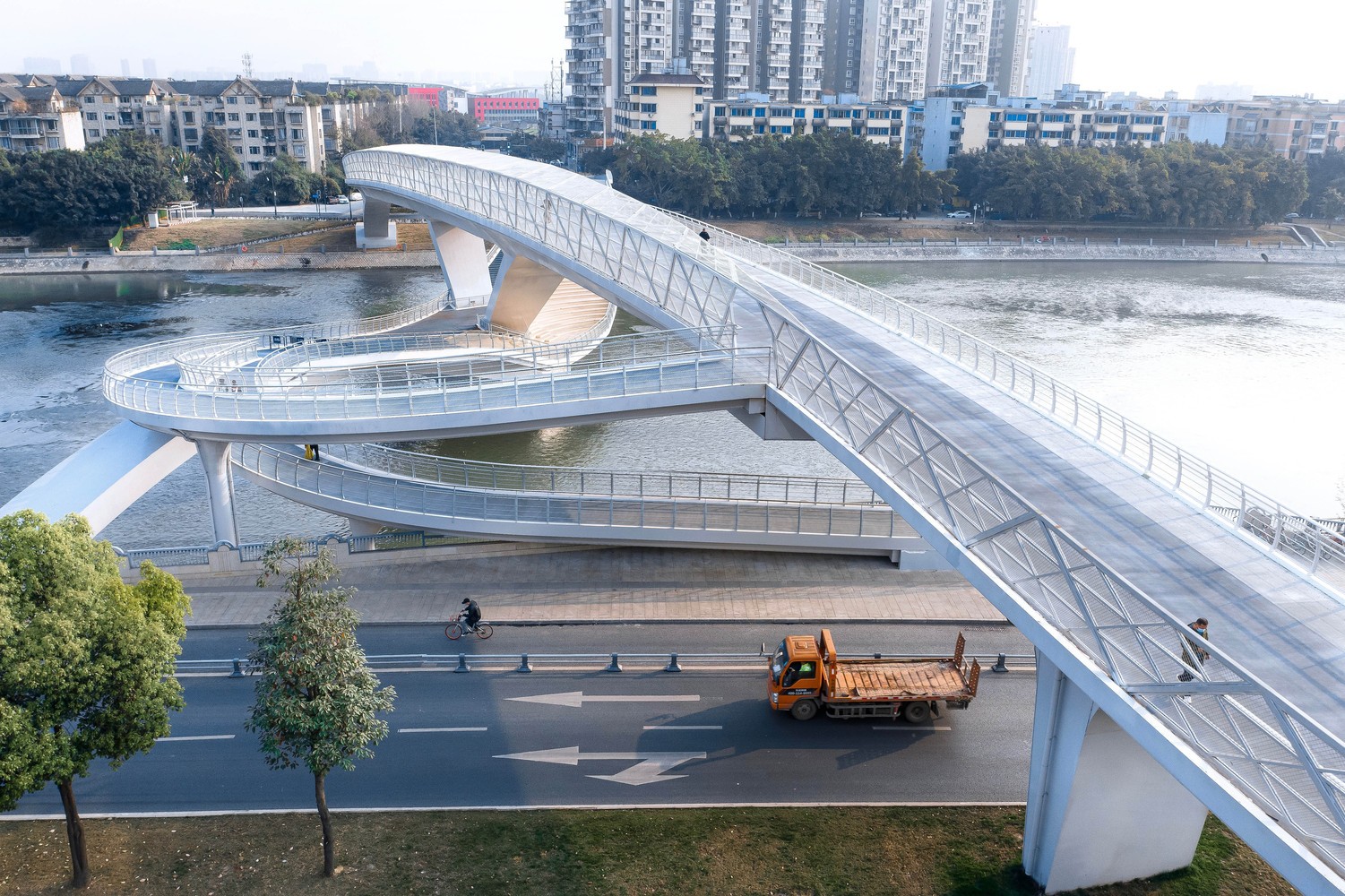

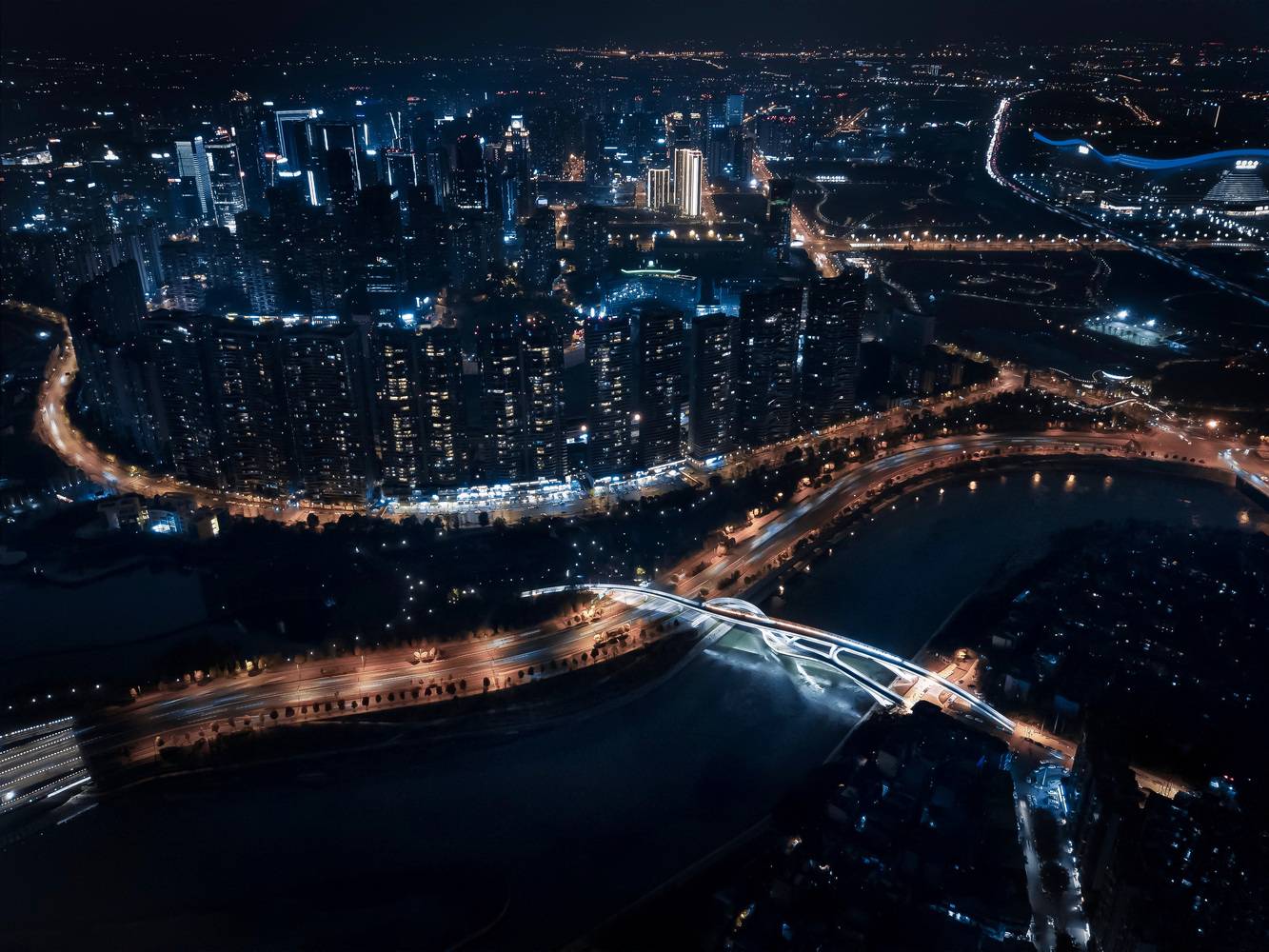

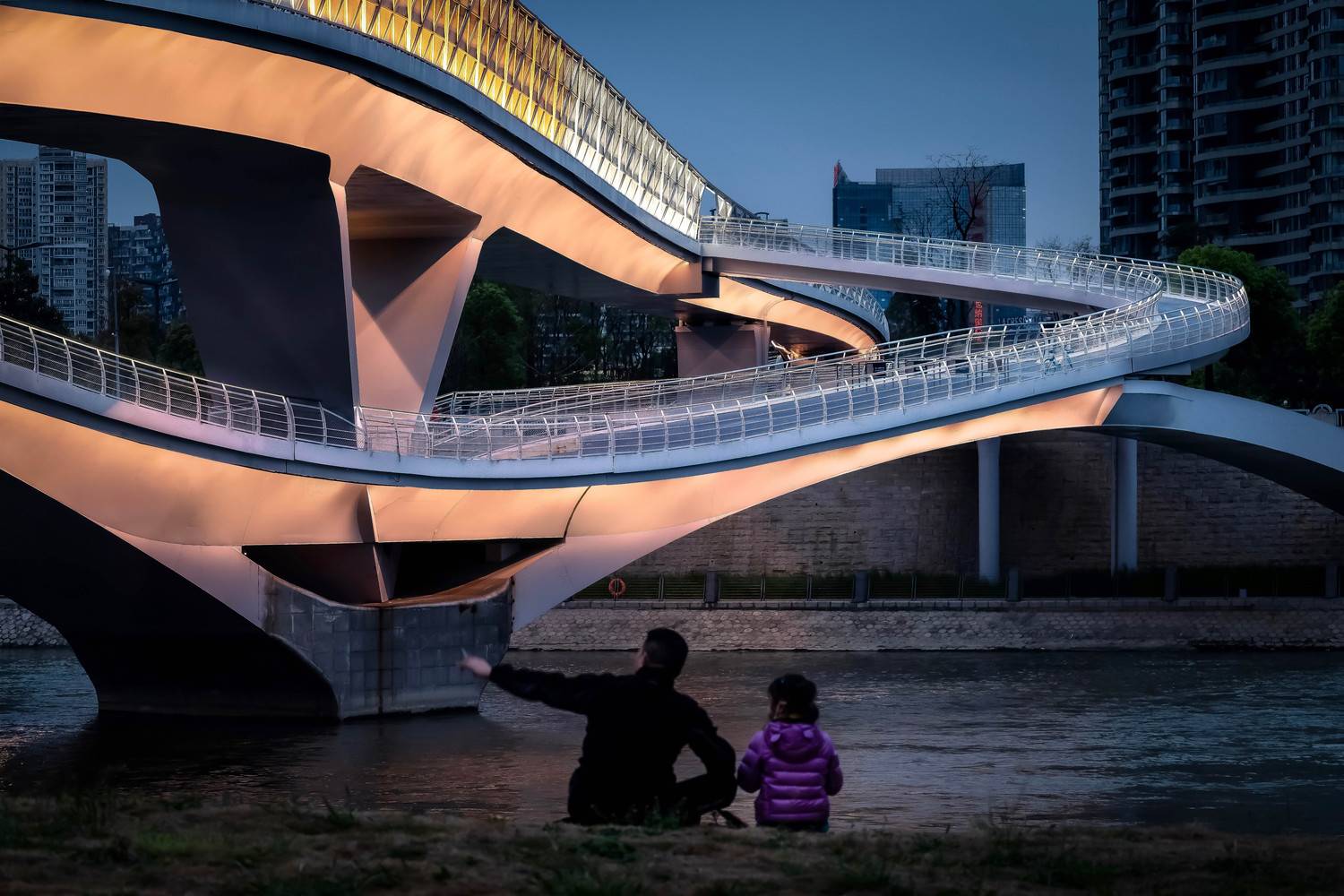

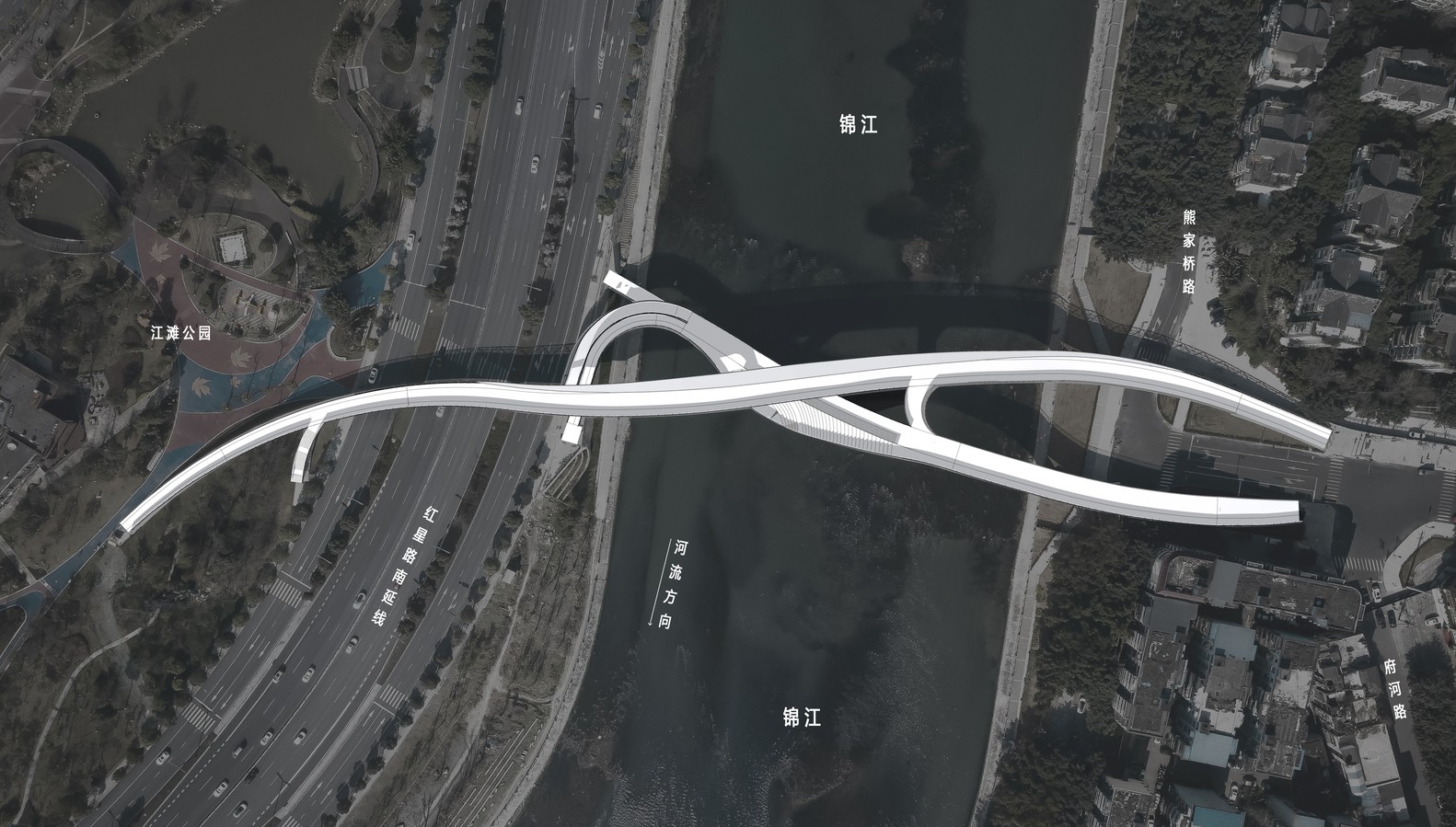

五岔子大橋位于成都市高新區南部園區錦江沿線，是連接高新區桂溪和中和街道的重要慢行橋梁，總面積有4180㎡。它主要采用了鋼箱梁加鋼箱拱的結構形式，功能是市政人行橋，即供行人和非機動車通行。它的設計創意來自于“無限之環”—莫比烏斯環的概念，把四維空間中才存在的無限形態，抽象設計到三維空間中，形成了數學中無窮大的符號形象，所以可以說這個形象代表著橋梁所在的高新區無限的發展可能。

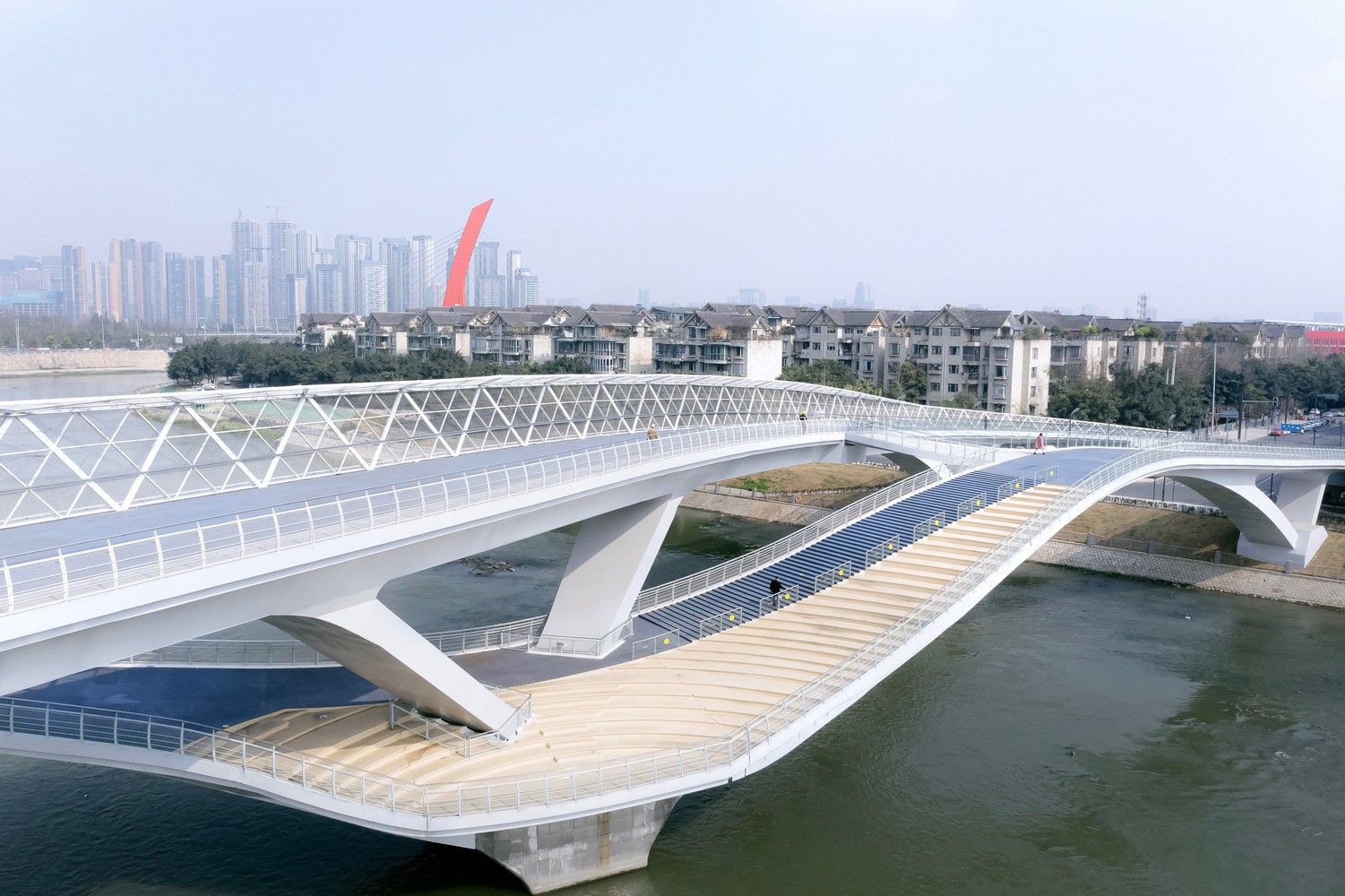

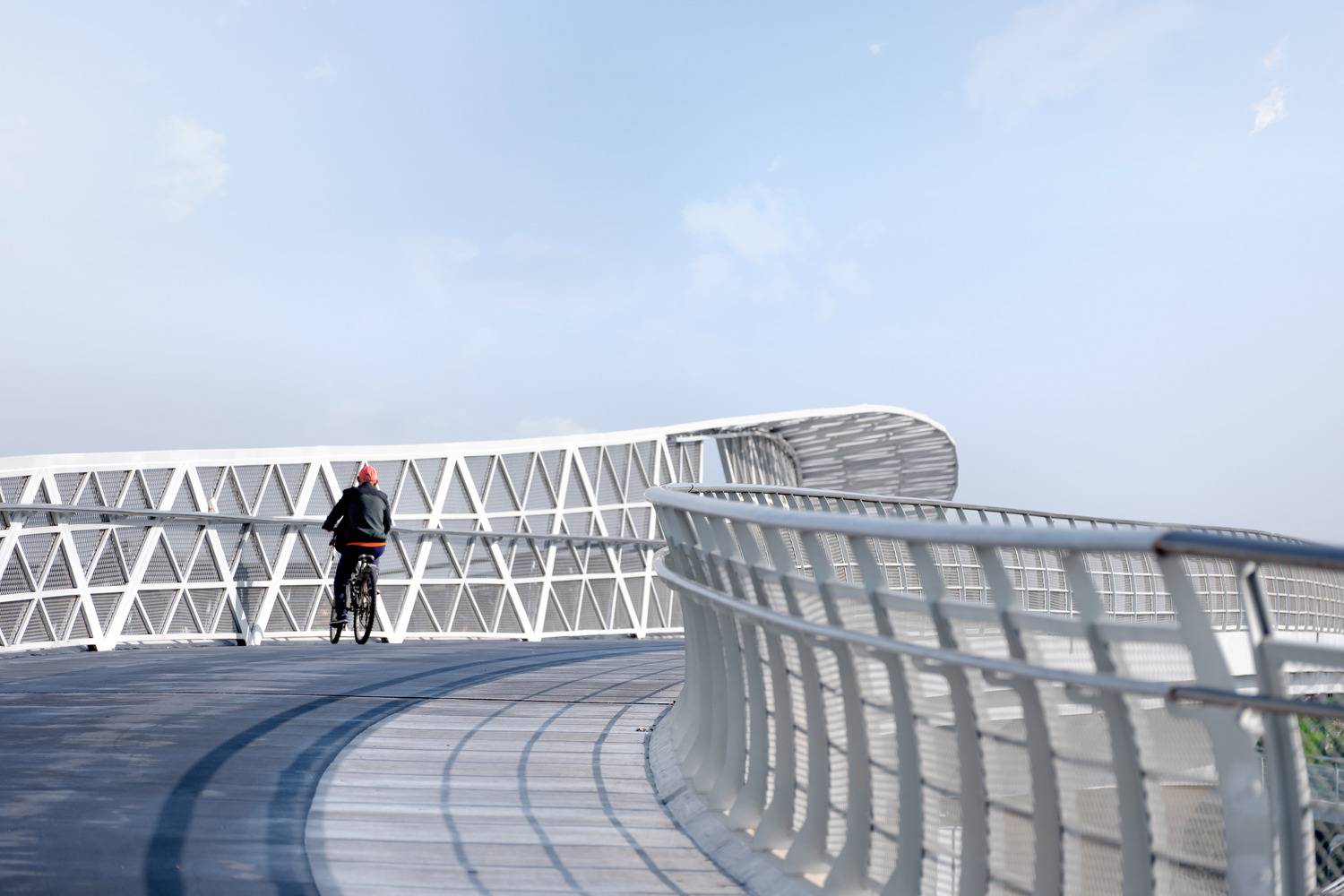

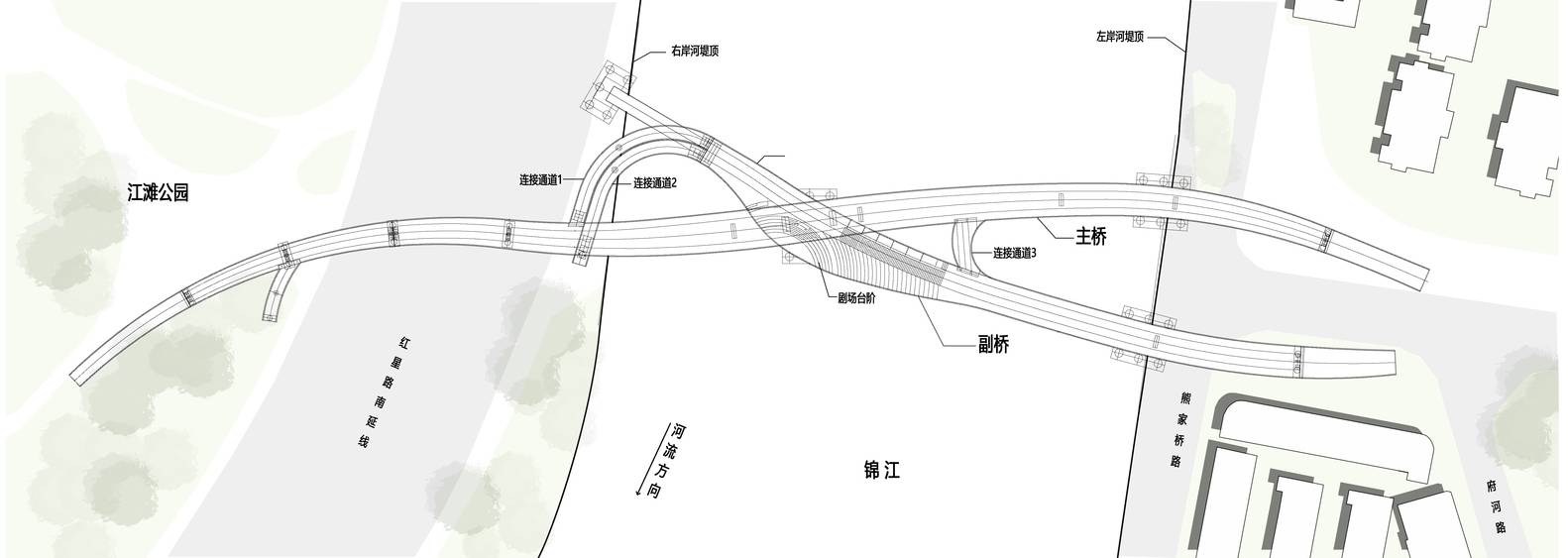

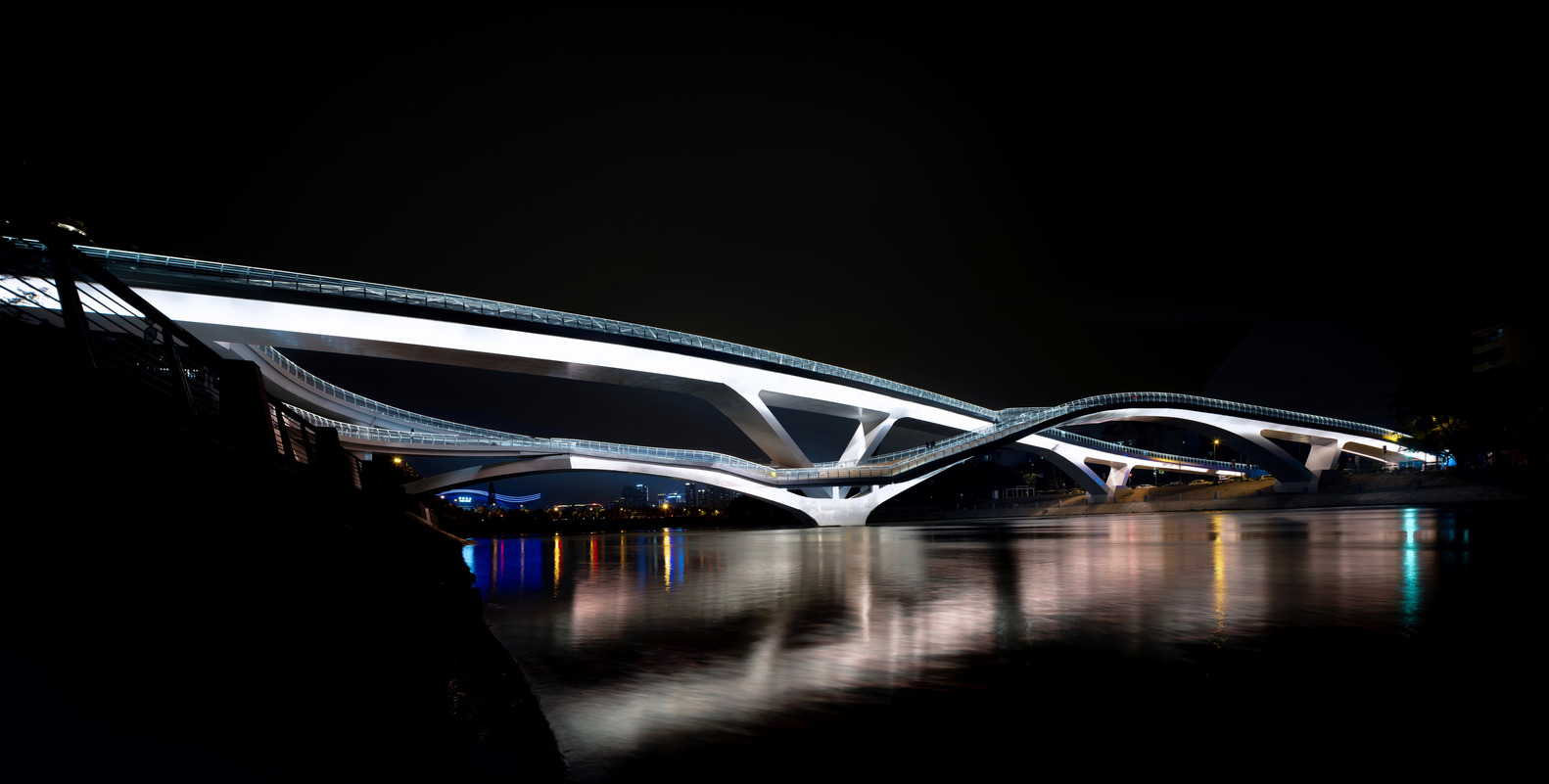

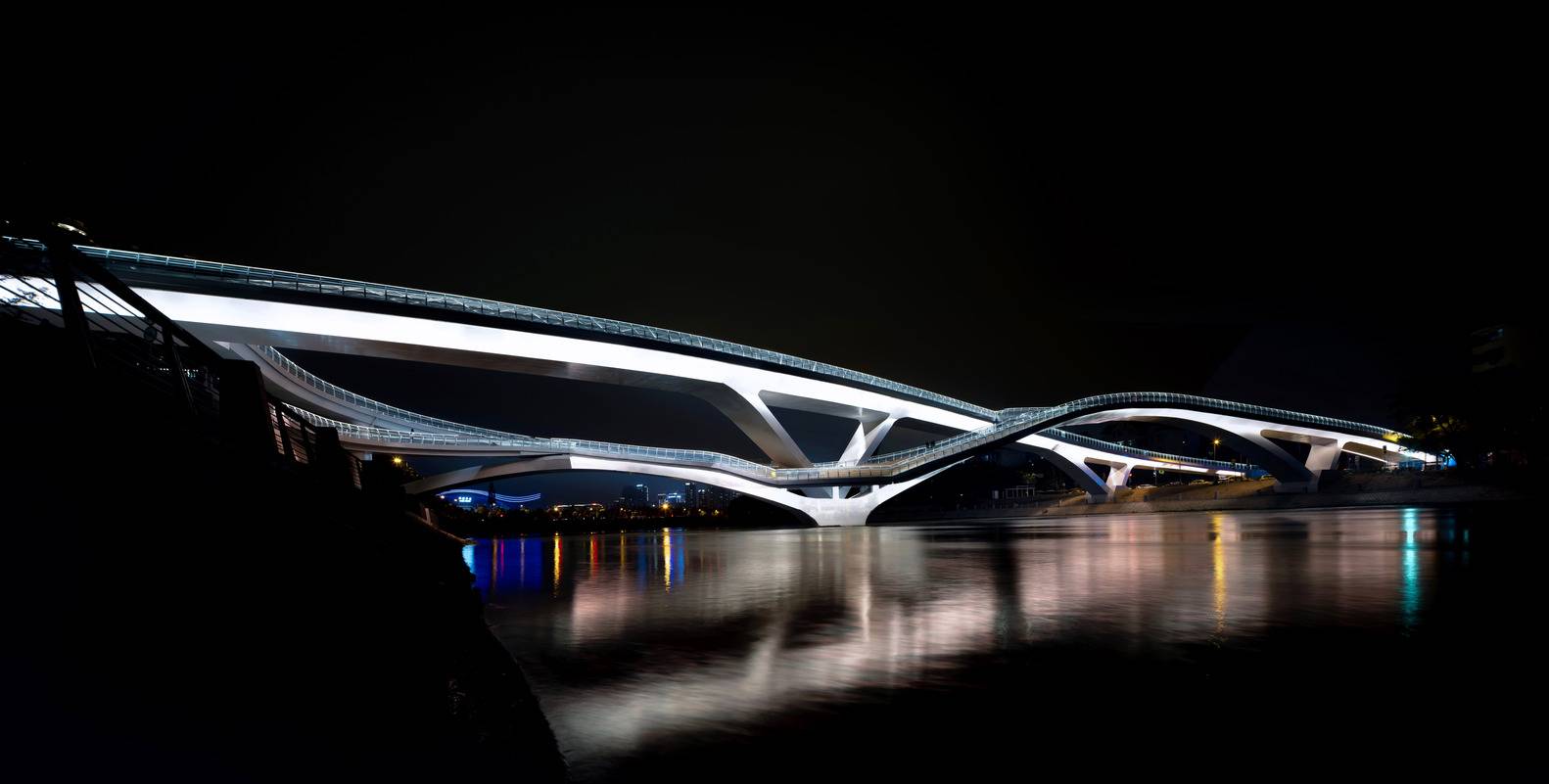

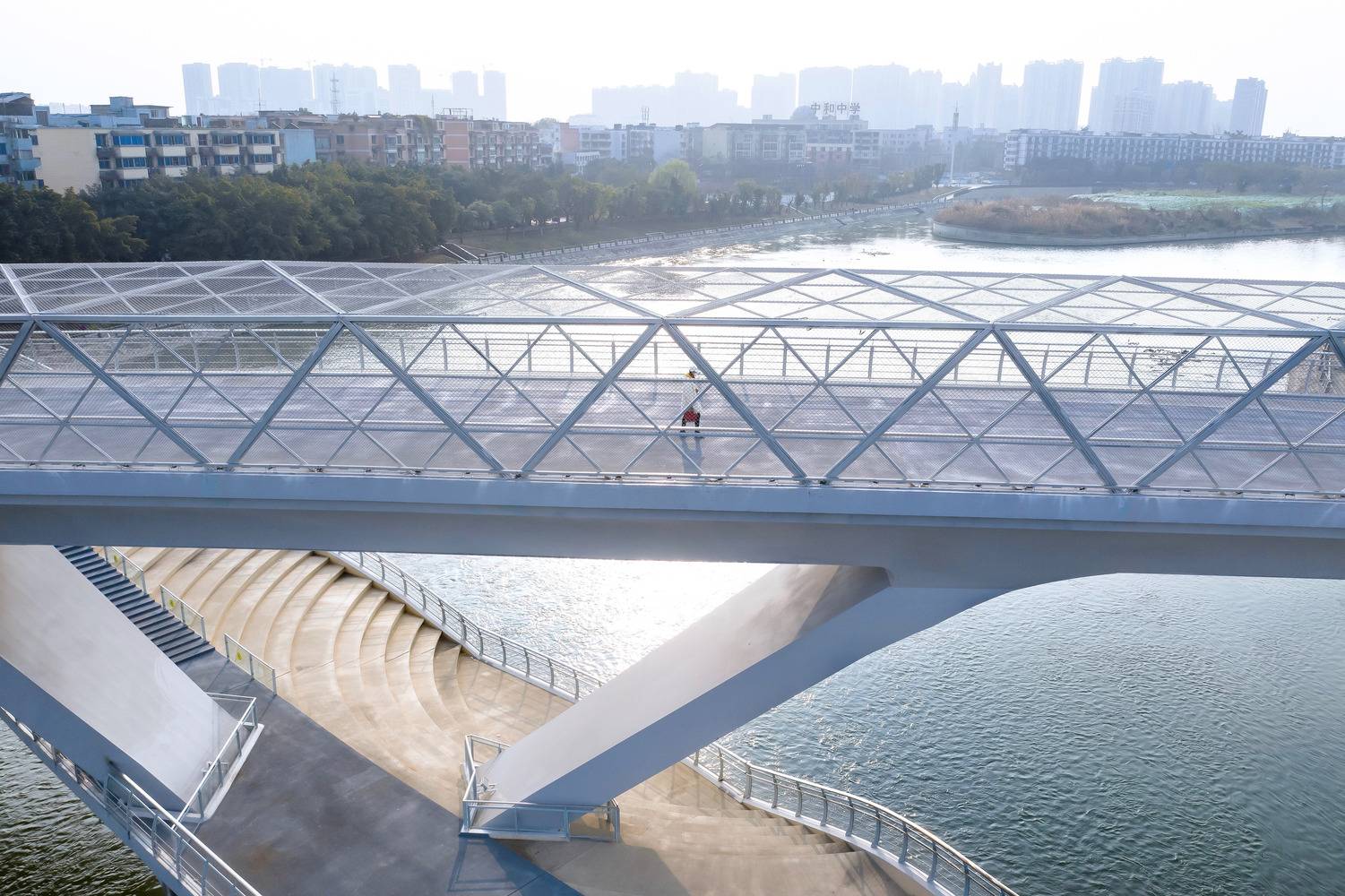

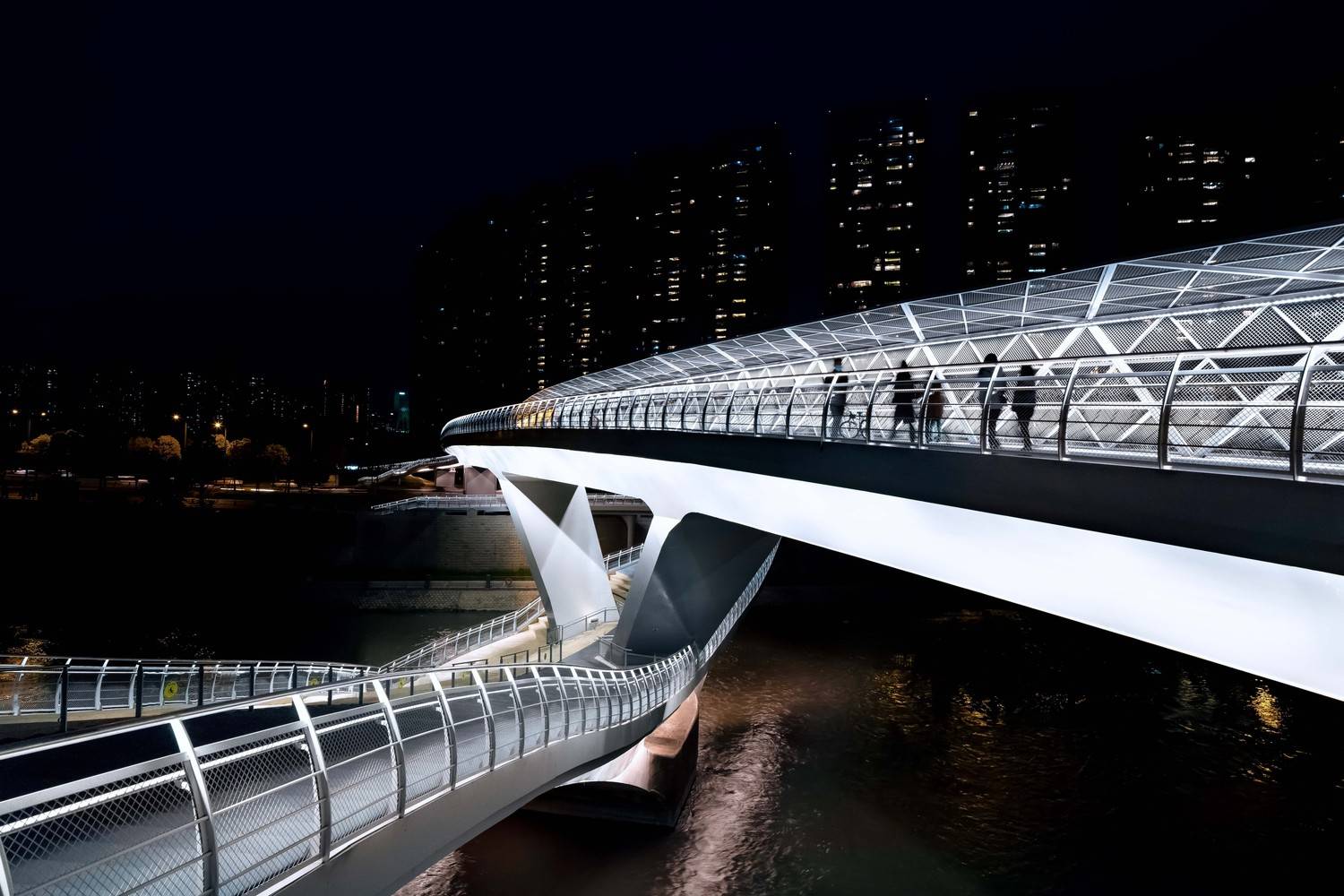

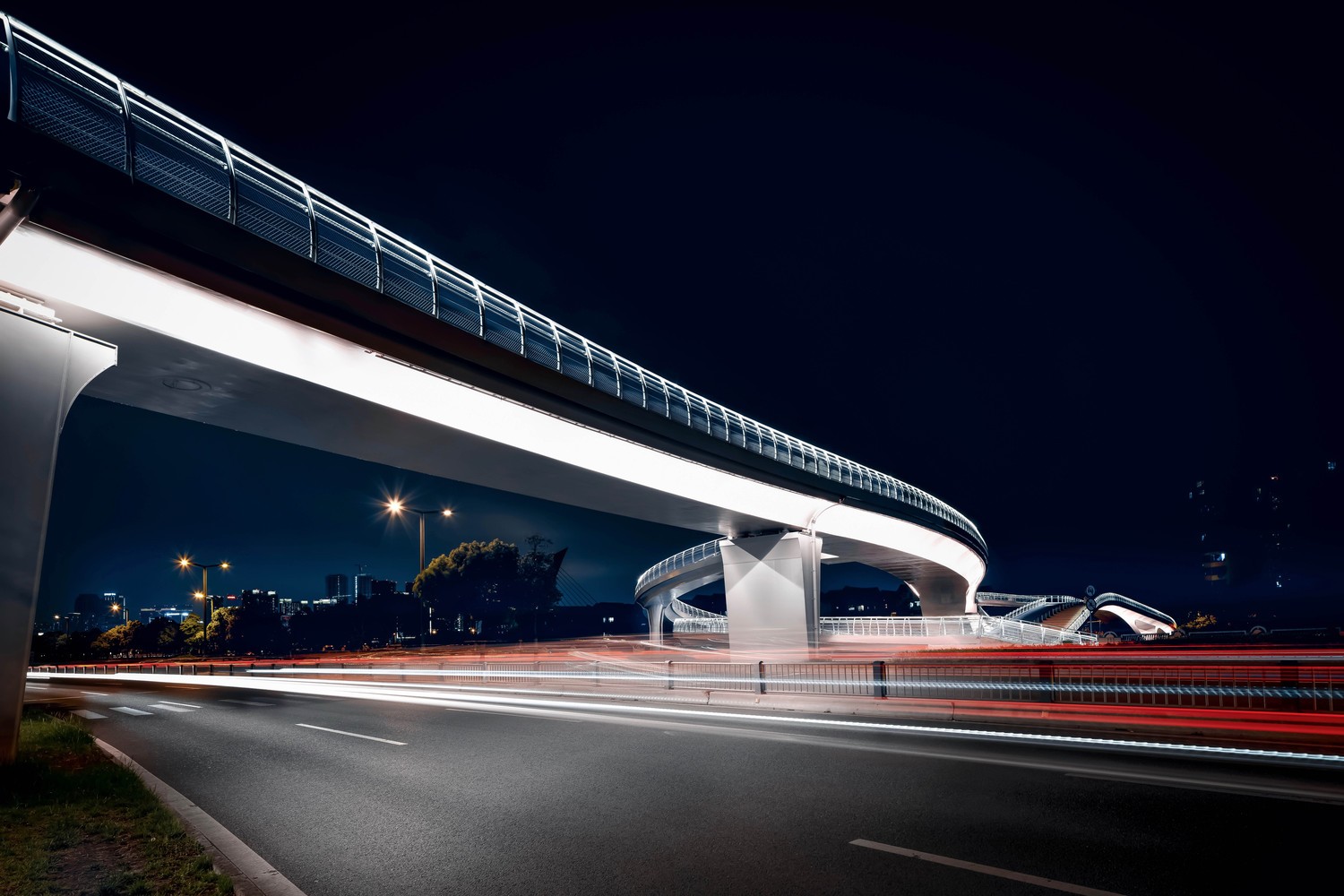

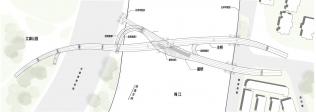

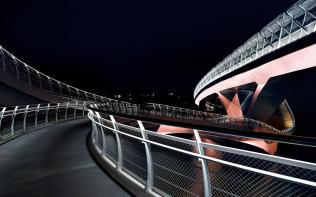

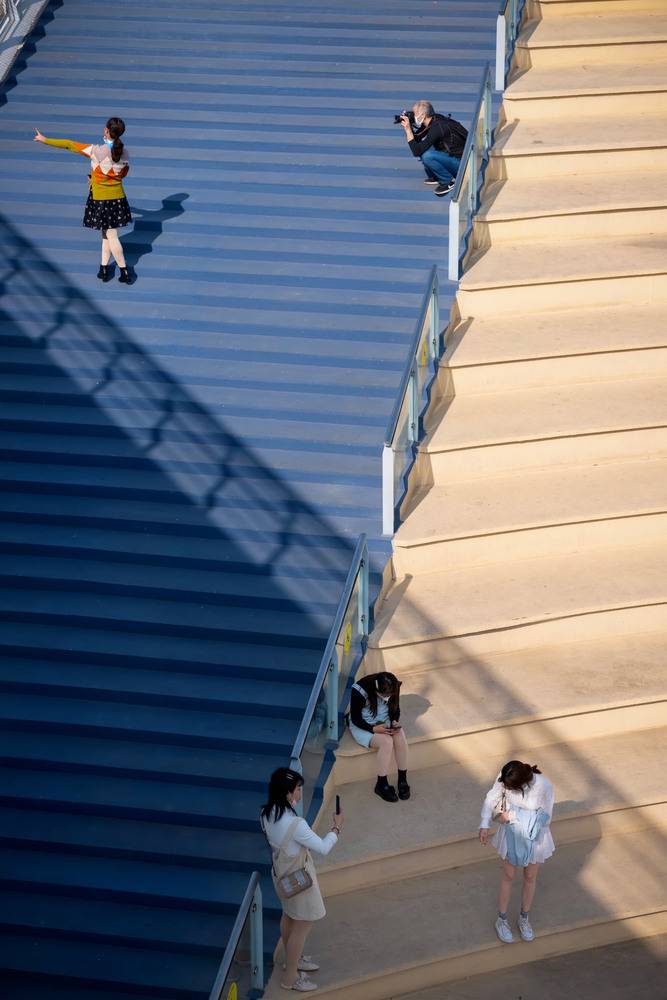

在構造上，橋體分為主橋和副橋，主橋在上，全長346.89m，寬度4.65m-9.88m變寬;是連接兩岸綠道可供自行車順利通行的橋體；副橋在下，全長208.78m，寬度6m-14.53m變寬；有觀河的環繞式劇場臺階，為公眾提供別樣的停留體驗。同時夜景照明上主要是突出此橋獨特的橋型之美，因此做了簡單大氣的現代化泛光照明處理，希望在錦江上勾列出別樣的風景。

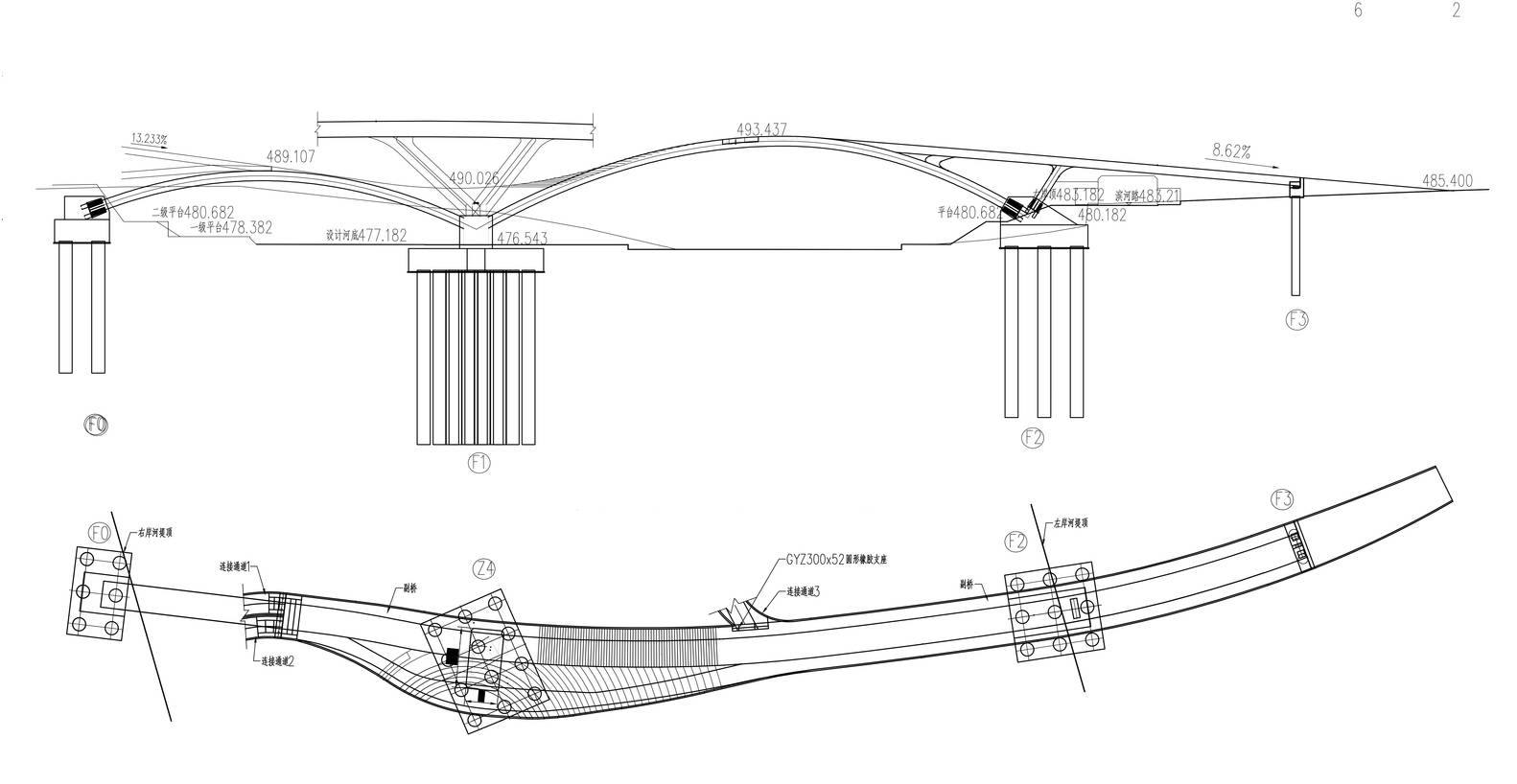

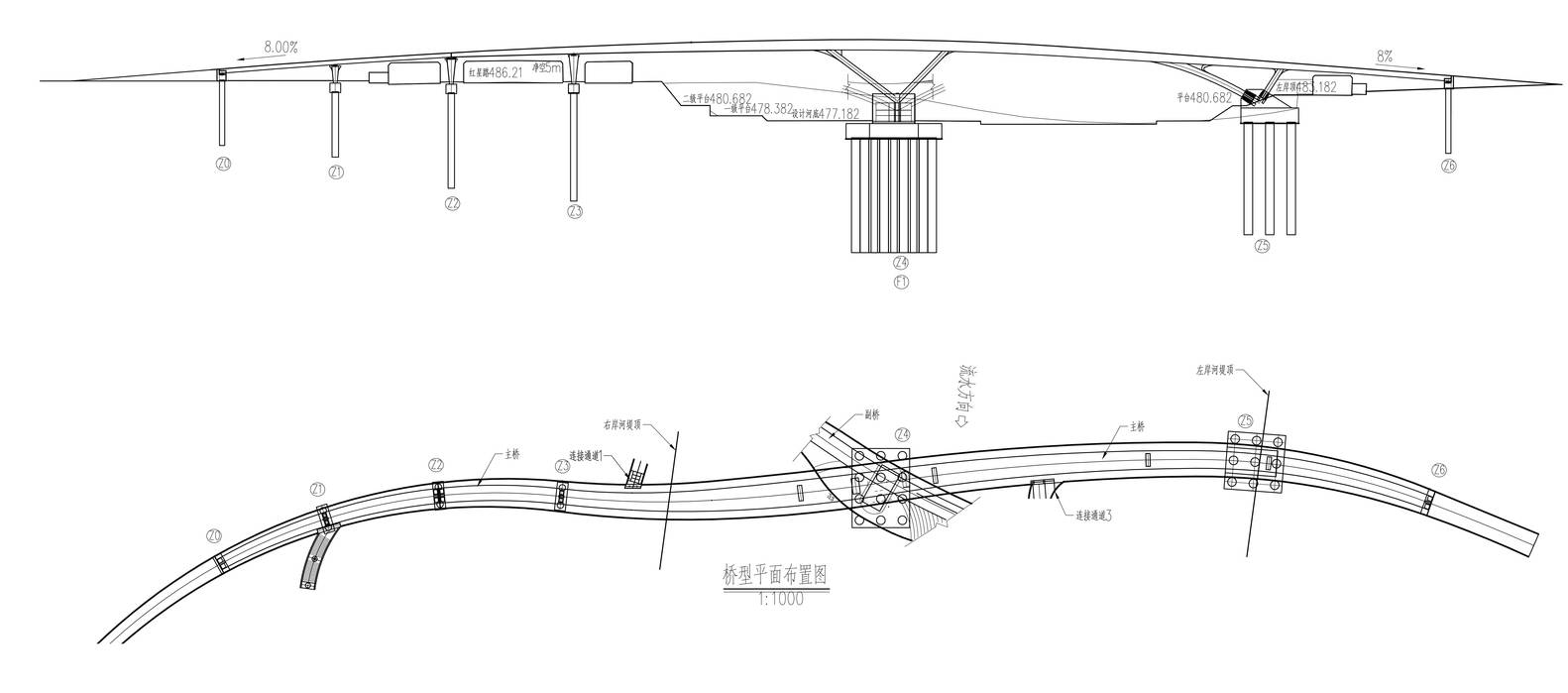

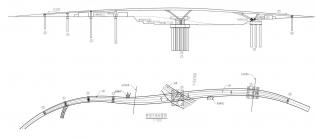

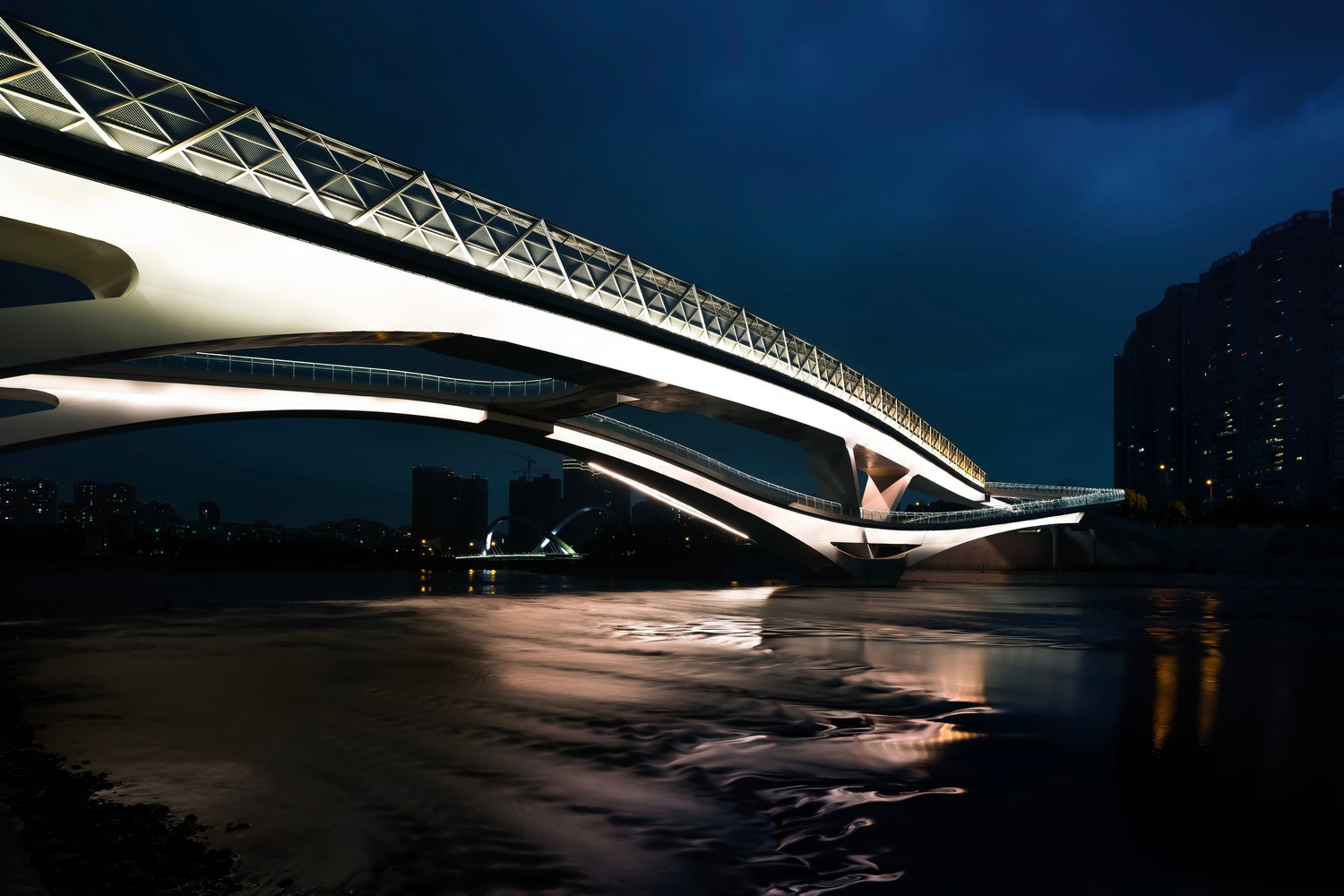

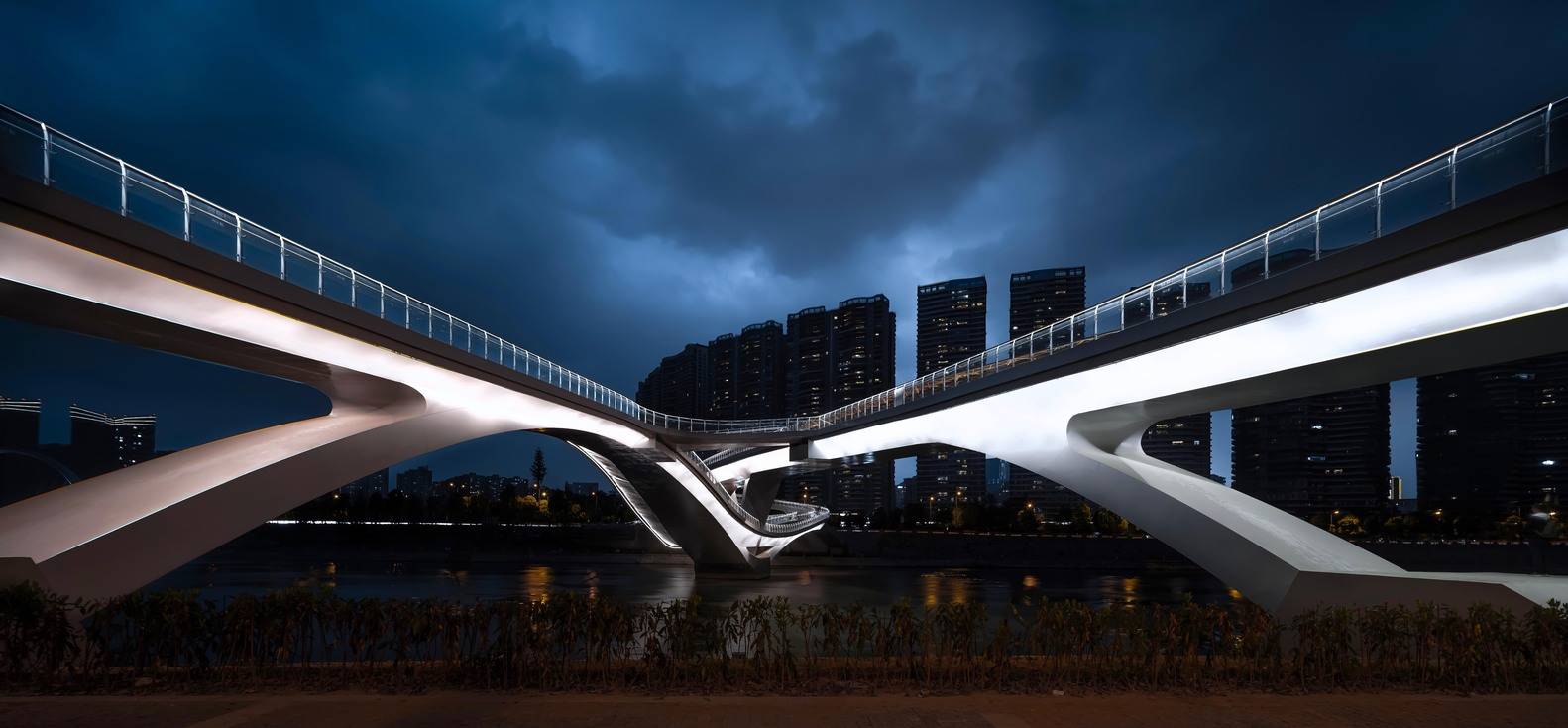

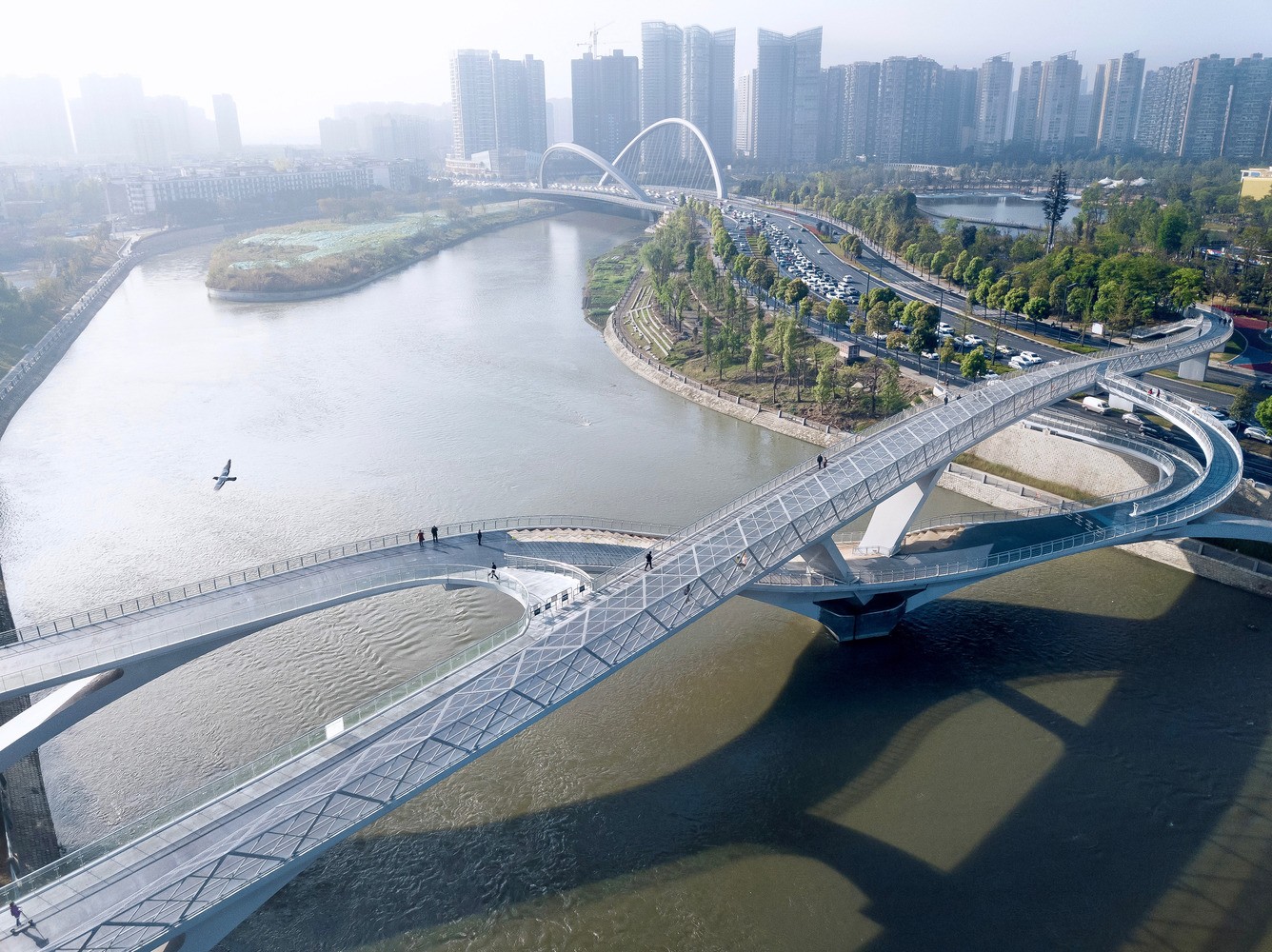

橋梁結構形式：五岔子大橋分兩幅橋進行設計，上游橋?yàn)橹鳂?，下游橋?yàn)楦睒?，主、副橋間通過連接通道相接。主橋分兩聯設計，第一聯為27m+27m兩跨連續鋼箱梁橋，第二聯為28.5m+75.347m+84.152m+44.73m四跨斜腿剛構橋，滿足通航及行洪要求。副橋采用鋼結構，分三跨設計，第一、二跨為異形鋼箱拱橋，跨徑分別為59.166m和84.431m，滿足通航及行洪要求，第三跨為斜腿剛構結構，跨徑41.673m。

橋長、橋?qū)挘褐鳂蛉L(zhǎng)：346.891m，寬度4.654m~9.88m變寬。副橋全長：208.781m，寬度6m~14.533m變寬。

單孔最大跨度：?jiǎn)慰鬃畲罂缍葹楦睒虻诙绠愋武撓涔?，跨徑?4.431m。

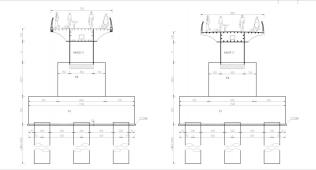

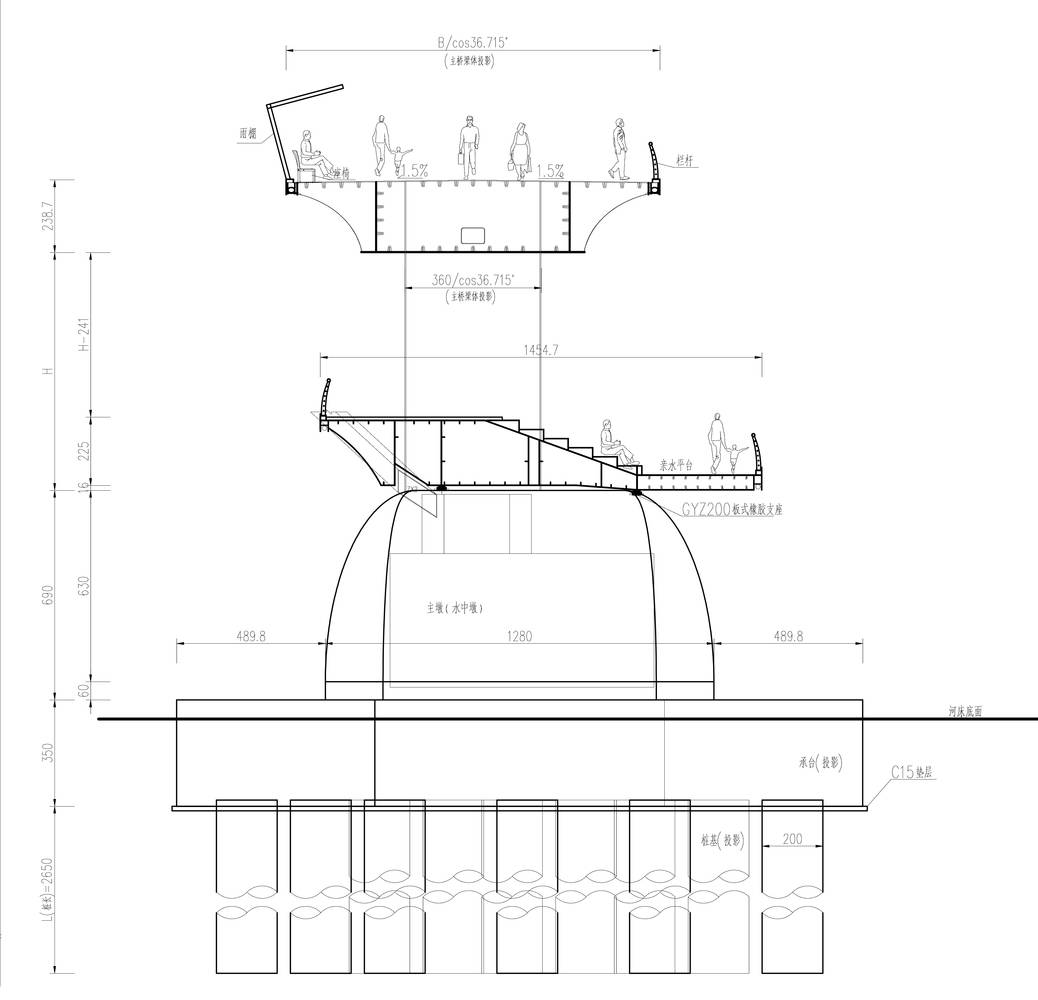

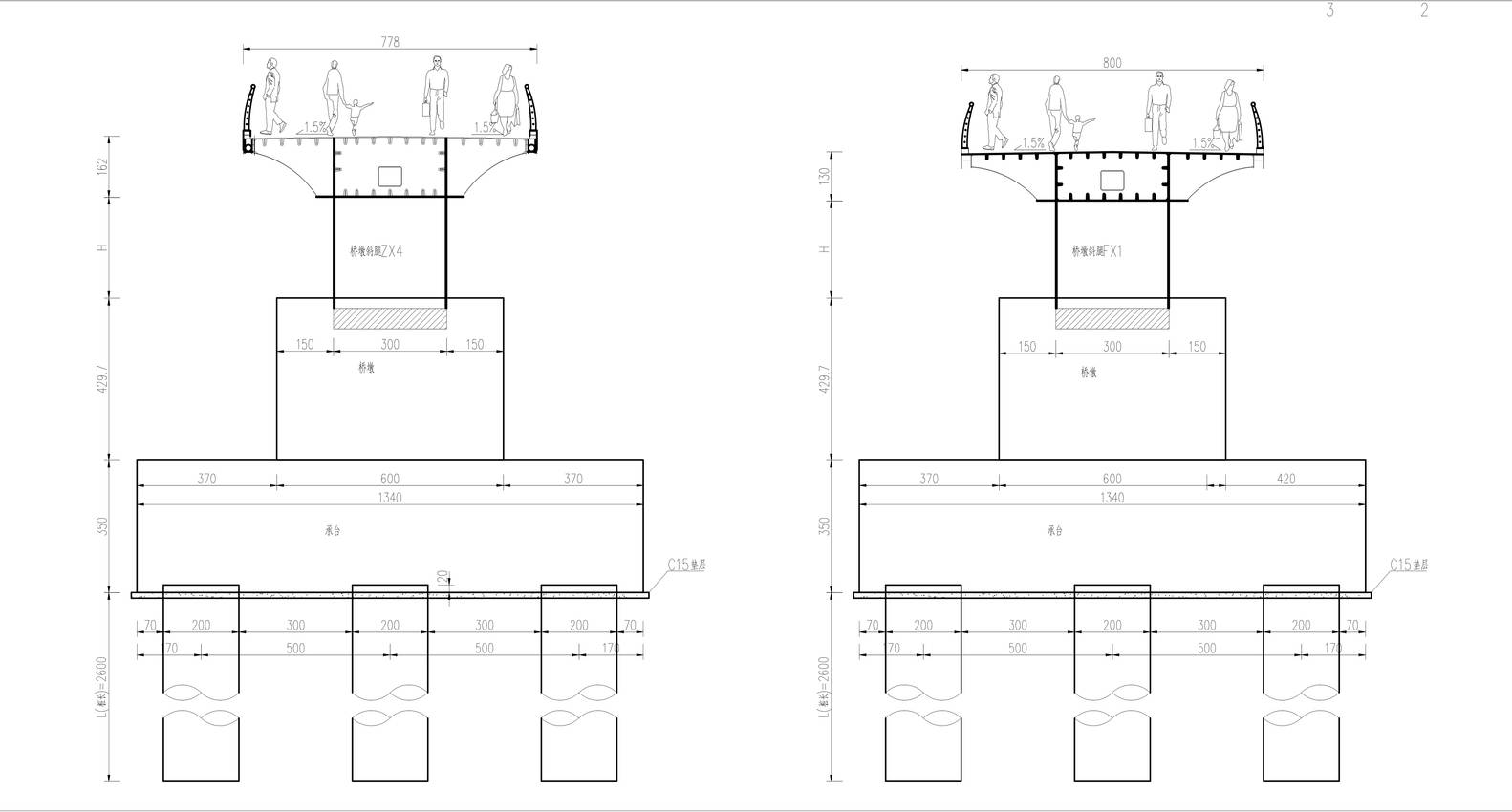

橋高：主橋梁體為變高，最小高度處位于Z2墩頂，梁體豎向高度1.0m；梁體最大高度位于軸線Z4-1（斜腿ZX1）處，梁體豎向高度約2.4m。副橋主拱圈高度1.5m，第三跨梁體豎向高度1.3m~1.5m。梁段親水平臺梁高約2.15m。
